Die Gehrungs-Bandsäge-Vollautomaten der Serie ABS NC sind zur Herstellung von Kleinserien
ausgelegt. Dieses erfordert eine sachgemäße Aufstellung und Ausrichtung der Maschine. Der
Standort der Maschine sollte deshalb folgende Anforderungen erfüllen:
•
•
•
•
•
Bei nicht ausreichender Tragfähigkeit des Hallenbodens erstellen Sie ein entsprechendes zusätz-
liches Fundament.
18
KNUTH Werkzeugmaschinen GmbH • Tel. +49 (0)4321 / 609-0 • info@knuth.com • www.knuth.com • Facebook: KNUTH.Deutschland
TECHNISCHE VORAUSSETZUNGEN AM AUFSTELLUNGSORT
7.
Technische Voraussetzungen am Aufstellungsort
Ausreichende Tragfähigkeit des Hallenbodens
staubfreier und trockene Umgebung
vibrationsarme Umgebung
gleichmäßig temperierte Umgebung
ausreichende Lichtverhältnisse
7.1

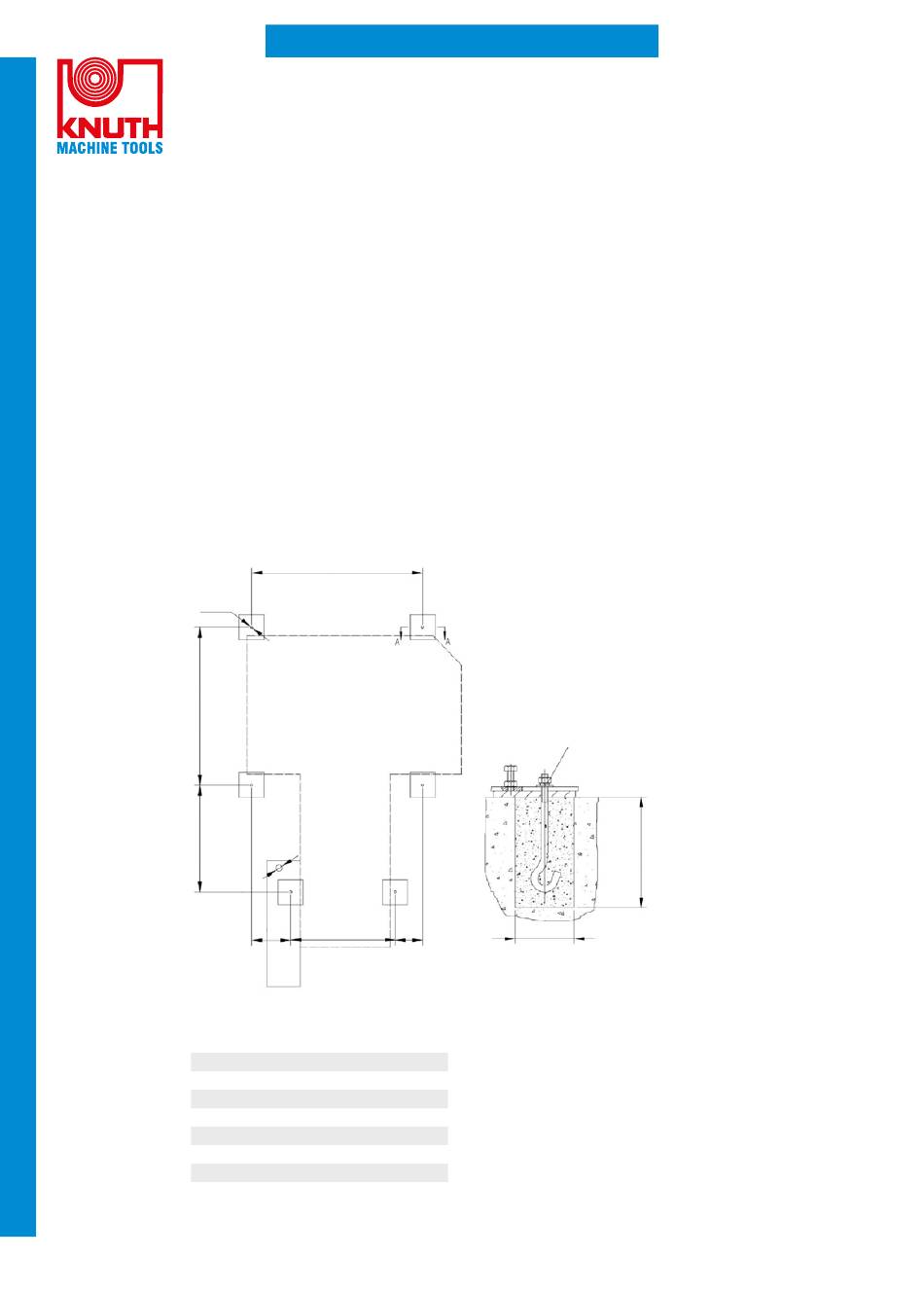

Fundamentplan
Für den Fall, dass die Maschine im Fundament verankert werden soll, entnehmen Sie die dafür
benötigten Maße der Zeichnung des Fundamentplans. Prüfen Sie die Maße des Fundamentplans
direkt an der Maschine, da fertigungsbedingt in den Abmessungen der Befestigungspunkte Ab-
weichungen auftreten können.
A
6- Ø 14,5
B
C
D
E
Abb.05: Zusatzfundamente
Maß
ABS 300 NC [mm]
A
1270
B
925
C
740
D
430
E
625
F
210
G
120
H
mind. 300
6- Schraube M12x300
6- Mutter M12
6- Federunterlegscheibe M12
6- Unterlegscheibe M12
6- Distanzstück 150x150x20
F
G
Zusatzfundament
120x120x mind. 300mm tief
H
