10. Bedienung
10.1 Einschalten der Maschine
Der Hauptschalter der Maschine befindet sich auf der linken Seite des Schaltschranks
(Pos.20). Die Bedienung der Maschine erfolgt mit Hilfe des Touchpads (Pos.14), der sich
auf der Bedientafel oberhalb des Maschinenschaltschranks befindet.
Auf der linken Seite neben dem Bedienfeld befinden sich die für die Werkstückklem-
mung benötigten Handräder (Pos.28+29).
Am Hebearm der Säge, befinden sich sowohl eine einstellbare Sägeblattführung (Pos.3),
als auch die Wartungsklappen (Pos.1+11), die den Zugriff zu den Antriebsrädern des
Sägebandes ermöglichen.
Die Kühlmittelzufuhr am Sägeblatt erfolgt über Regelventile an den Sägeblattführungen.
Am Hebearm der Säge befindet sich außerdem die Arbeitsleuchte (Pos.8) der Maschine.

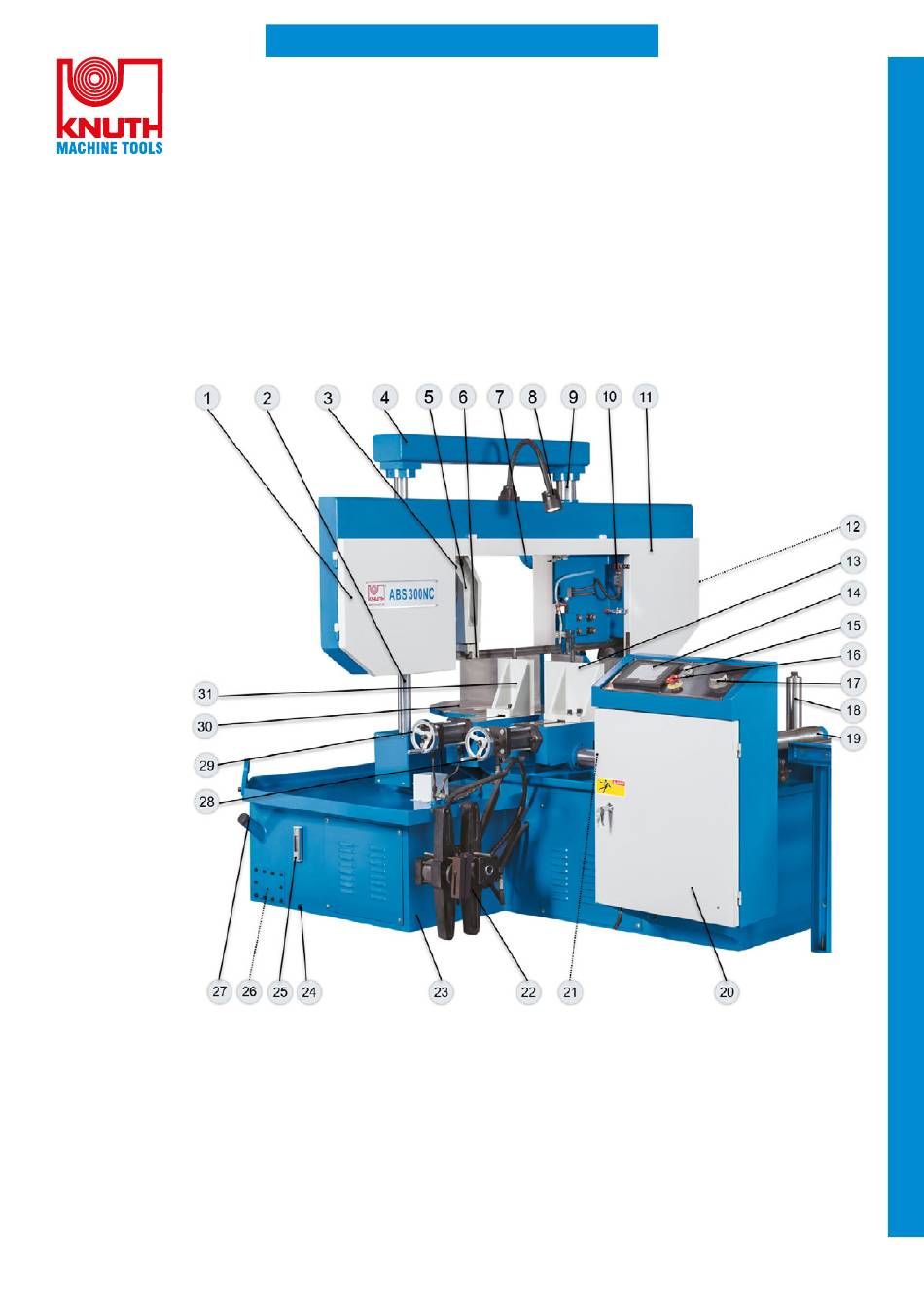

Abb.08: Übersicht
1. Schalten Sie die Maschine am Hauptschalter (Pos.21) an der linken Seite des Schaltschranks
ein.
2. Entriegeln Sie den Not-Aus-Taster (Pos.16) am Bedienfeld der Maschine.
3. Drücken Sie die Reset-Taste.
-> Der Not-Halt wurde quittiert und die Reset-Taste leuchtet.
4. Drücken Sie einmal auf das Touchpad.
-> Die Maschine ist betriebsbereit.
