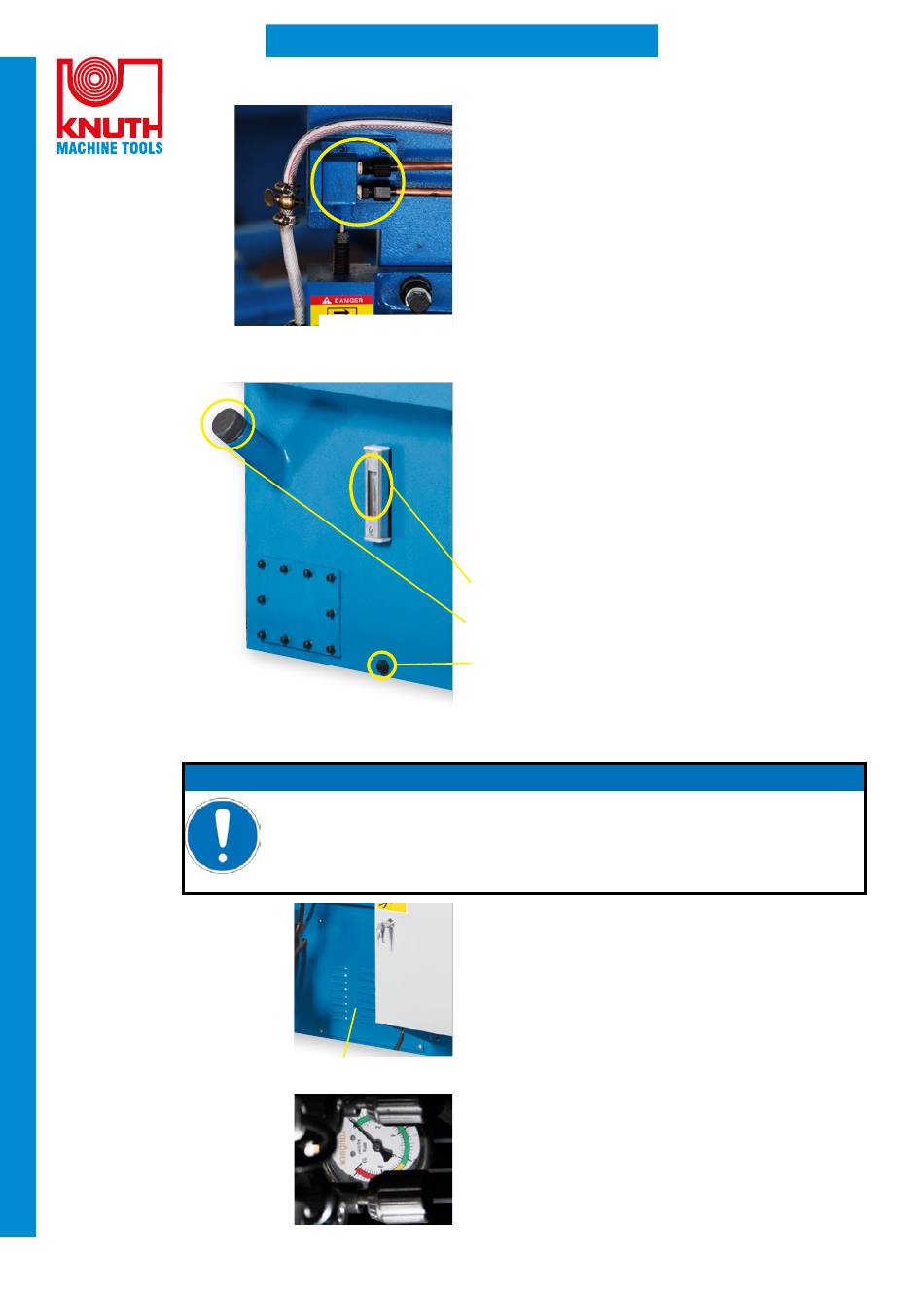

Abb.33: Hydraulikeinheit
36
KNUTH Werkzeugmaschinen GmbH • Tel. +49 (0)4321 / 609-0 • info@knuth.com • www.knuth.com • Facebook: KNUTH.Deutschland
12.11.2 Automatische Vorschubüberwachung des Sägeblattdruckes
Abb.32: Hydraulikventil
12.11 Hydraulik
12.11.1 Betriebsdruck kontrollieren und einstellen
Der Betriebsdruck beträgt 3 MPa (30 bar).
Der Ölstand muss immer mindestens die Hälfte des Ölschauglases abde-
cken. Verwenden Sie nur Öle, die den von uns empfohlenen Betriebsstoffen
entsprechen.
Abb.34: Revisionsöffnung
Hydrauliksteuerung
Abb.35: Manometer Hydraulik-
steuerung
MASCHINENSTEUERUNG
Das Hydraulikventil reguliert den Öldruck der hyd-
raulischen Vorschubeinrichtung.
Sobald der mechanische Druck am Sägeblatt steigt,
wird das Ventil der Vorschubüberwachung betätigt
und regelt die Vorschubgeschwindigkeit des Säge-
bügels herrunter.
Die Hydraulikeinheit befindet sich im Maschinen-
gestell und ist über Revisionsöffnungen zugänglich.
Der Ölstand kann direkt am Ölschauglas abgelesen
werden. Sollte der Ölstand abweichen, kann das
Hydrauliköl durch den Einfüllstutzen aufgefüllt
werden. Zum Abpumpen der Hydraulikflüssigkeit
verfügt die Maschine über eine Ölablass-Schraube.
Wir empfehlen jedoch das Öl durch den Einfüll-
stutzen abzupumpen.
Hydrauliköl-Schauglas
Einfüllstutzen
Hydrauliköl-Ablass-Schraube
HINWEIS
Das Manometer befindet sich hinter der Revisions-
öffnung im Maschinengestell, links unterhalb der
Bedieneinheit bzw. des Schaltschranks. Demon-
tieren Sie die Revisionsöffnung (Abb.34), um die
Kontrolle bzw. die Einstellung des Hydraulikdrucks
durchführen.
Der Betriebsdruck der Anlage wird über eine Ein-
stellschraube, die sich unterhalb der Manometers
(Abb.35) befindet, eingestellt.
