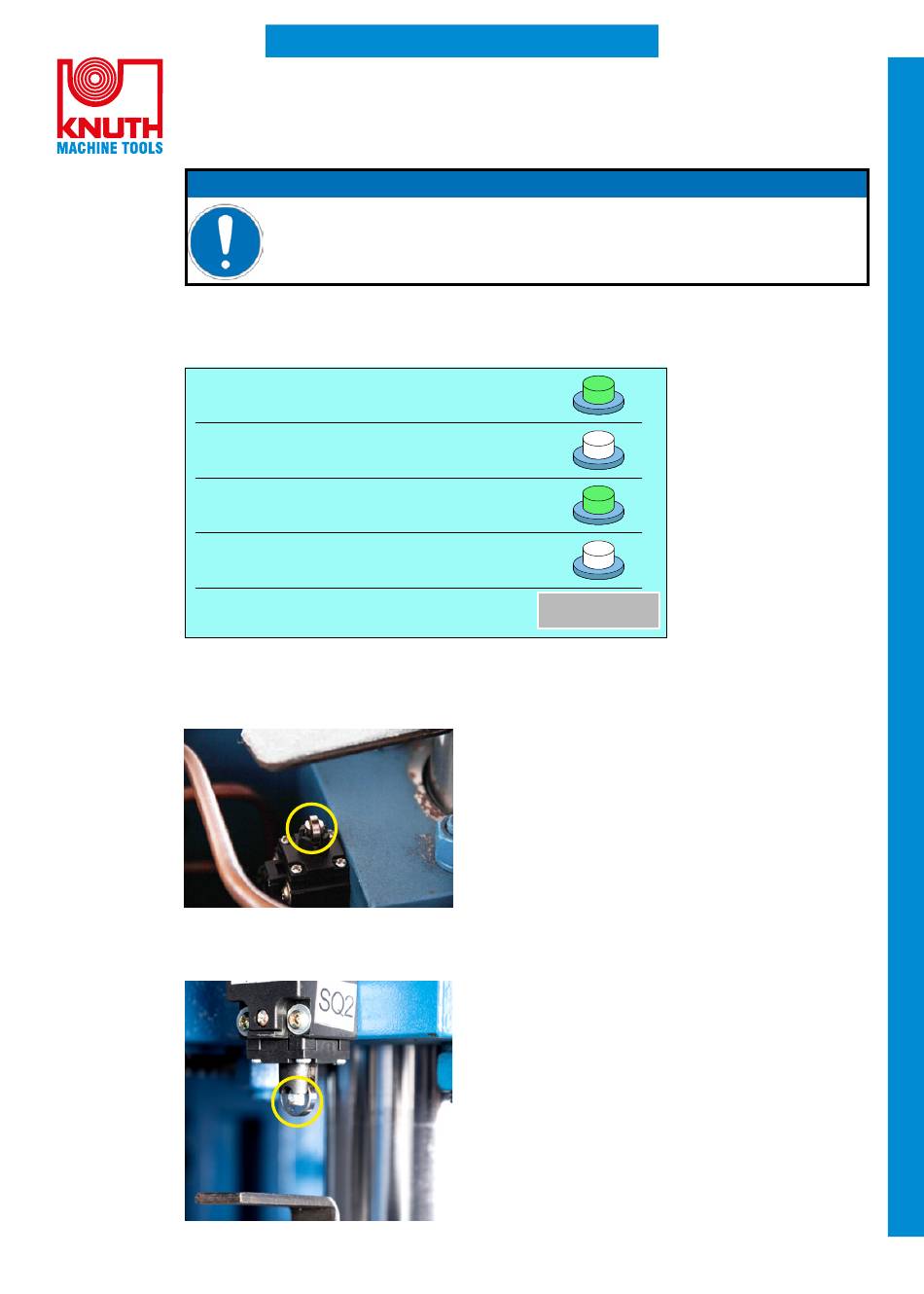

12.4 Untermenü Schalterstellung
Sobald eine der Endschalterlagen durch Sägebügel oder Materialvor-
schub erreicht wird, leuchtet der entsprechende Endschalter in diesem
Untermenü grün auf.
Im diesem Menü können Prozesszustände der Maschine abgerufen und überwacht wer-
den. Es sind alle Endlagenschalter samt Schaltzuständen gelistet. Diese Funktion kann
zur Fehlersuche genutzt werden
Endschalter Sägebügel oben
Endschalter Sägebügel oben
Endschalter Materialvorschub
Endschalter winkelverstellung
Schaltzustand menü
Abb.17: Untermenü Schalterstellung
12.4.1 Endschalter Sägebügel Oben
Abb.18: Endschalter Sägebügel oben
12.4.2 Endschalter Sägebügel Unten
Abb.19: Endschalter Sägebügel unten
KNUTH Werkzeugmaschinen GmbH • Tel. +49 (0)4321 / 609-0 • info@knuth.com • www.knuth.com • Facebook: KNUTH.Deutschland
MASCHINENSTEUERUNG
HINWEIS
zurück
Der Obere Endlagenschalter des Sägebügels be-
findet sich an der Säulenführung. Dieser dient der
Abschaltung der Hubbewegung des Sägebalkens.
Der untere Endlagenschalter des Sägebügels be-
findet sich unten an der Säulenführung. Dieser
dient der Abschaltung der Vorschubbewegung des
Sägebalkens.
29
