7.2
Elektrischer Anschluss
Gefahr durch Stromschlag
Die Maschine darf nur von einer ausgebildeten Elektrofachkraft ange-
schlossen werden.
Die elektrische Ausrüstung der Maschine ist je nach Ausführung unterschiedlich. Ge-
naue Einzelheiten der elektrischen Komponenten sind den mitgelieferten Schaltplänen
zu entnehmen. Der für die Maschine verbindliche Schaltplan befindet sich in Kapitel
„14. Schaltpläne" der Betriebs- und Wartungsanleitung.
Die Maschine ist für eine Spannungsversorgung von 3x400V/50 Hz ausgelegt. Die An-
schlussklemmen sind mit L1, L2, L3, N und PE gekennzeichnet. Beim Anschluss muss die
Phasenlage beachtet werden, damit sich der Motor der Kühlmittelpumpe in der auf dem
Motor angegebenen Pfeilrichtung dreht.
Das Anschlusskabel ist durch die auf der unteren Seite des Schaltschranks befindliche
Verschraubung M32x1,5 in den Maschinenschaltschrank zu führen.
Wird die Maschine über einen Fehlerstromschalter an das Netz ange-
schlossen, müssen die FI-Schutzschalter für Umrichterbetrieb zugelassen
sein. VDE 0160-Abschnitt 6.5
8.
Die Maschine kann mit Hubwagen oder Gabelstapler transportiert werden.
8.1
Transport mit dem Gabelstapler oder Kran
Transportieren Sie die Maschine mit einem geeigneten Gabelstapler oder Hubwagen,
welche die benötigte Tragfähigkeit haben.
Lassen Sie die Maschine während des Transports auf der Transportpalette.

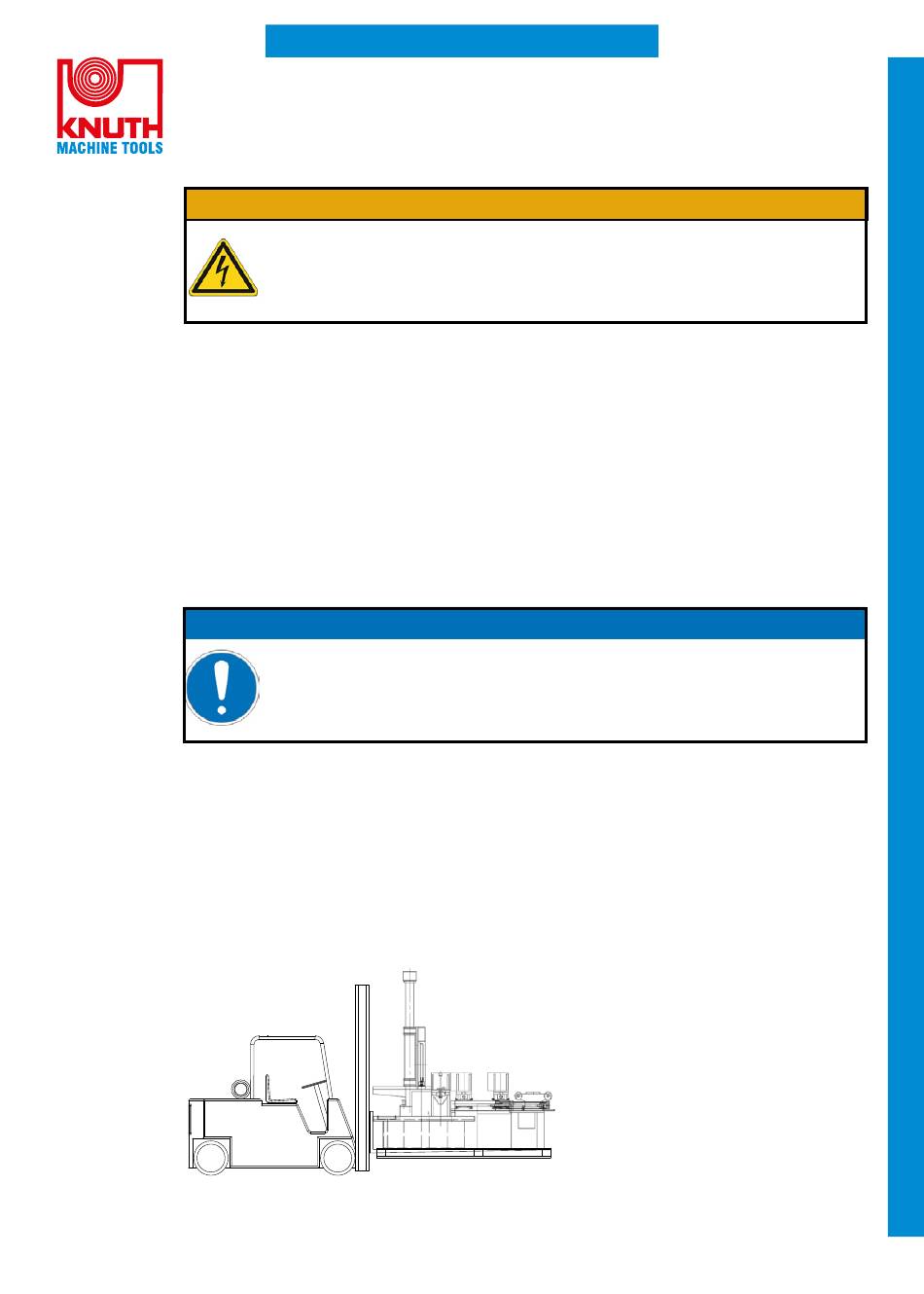

Abb.06: Transport mit dem Gabelstapler
KNUTH Werkzeugmaschinen GmbH • Tel. +49 (0)4321 / 609-0 • info@knuth.com • www.knuth.com • Facebook: KNUTH.Deutschland
TRANSPORT
WARNUNG
HINWEIS
Transport
Führen Sie alle Transportarbeiten
vorsichtig durch, damit die Maschine
keinen Schaden nimmt. Wir emp-
fehlen die Verwendung zusätzlicher
Unterlagen.
19
