Webasto Thermo Top Evo Einbaudokumentation Seite 7

Skoda Citigo / VW up / Seat Mii
Elektrik
Masseleitung
Plusleitung wird später am Batterie- Plusver-
teiler montiert!
1 Masseleitung an fzg.eigenen Massestütz-
punkt
!
Nm
Sicherungshalter Motorraum
1 Schraube M5x16, Scheibe [2x], Halteplatte
Sicherungshalter, Mutter, vorhandene Boh-
rung
2 Sicherungen F1-2
Ident.-Nr.: 1318216E

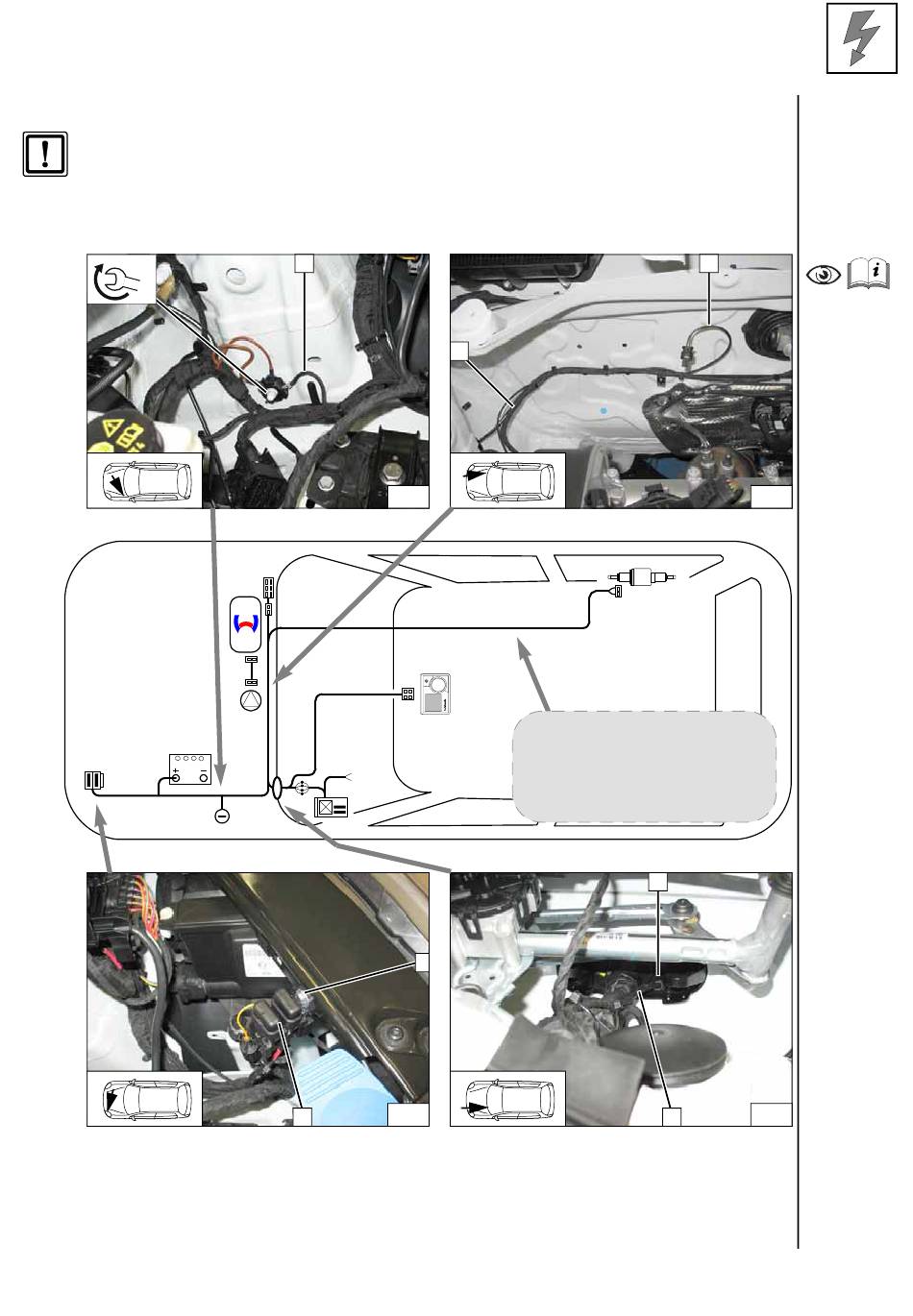

Kabelbaumverlegung
Kabelbäume Heizgerät und Umwälzpumpe 2 an
fzg.eigenen Bremsleitungen zum Einbauort
Heizgerät verlegen!
1 Kabelbaum Umwälzpumpe
1
2
4
1
6
2
Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
Stand: 16.12.2015
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
1
2
© Webasto Thermo & Comfort SE
1
5
Schema
Kabel-
baumver-
legung
7
7
