Webasto Thermo Top Evo Einbaudokumentation Seite 23

Skoda Citigo / VW up / Seat Mii
Ident.-Nr.: 1318216E
1
Stand: 16.12.2015

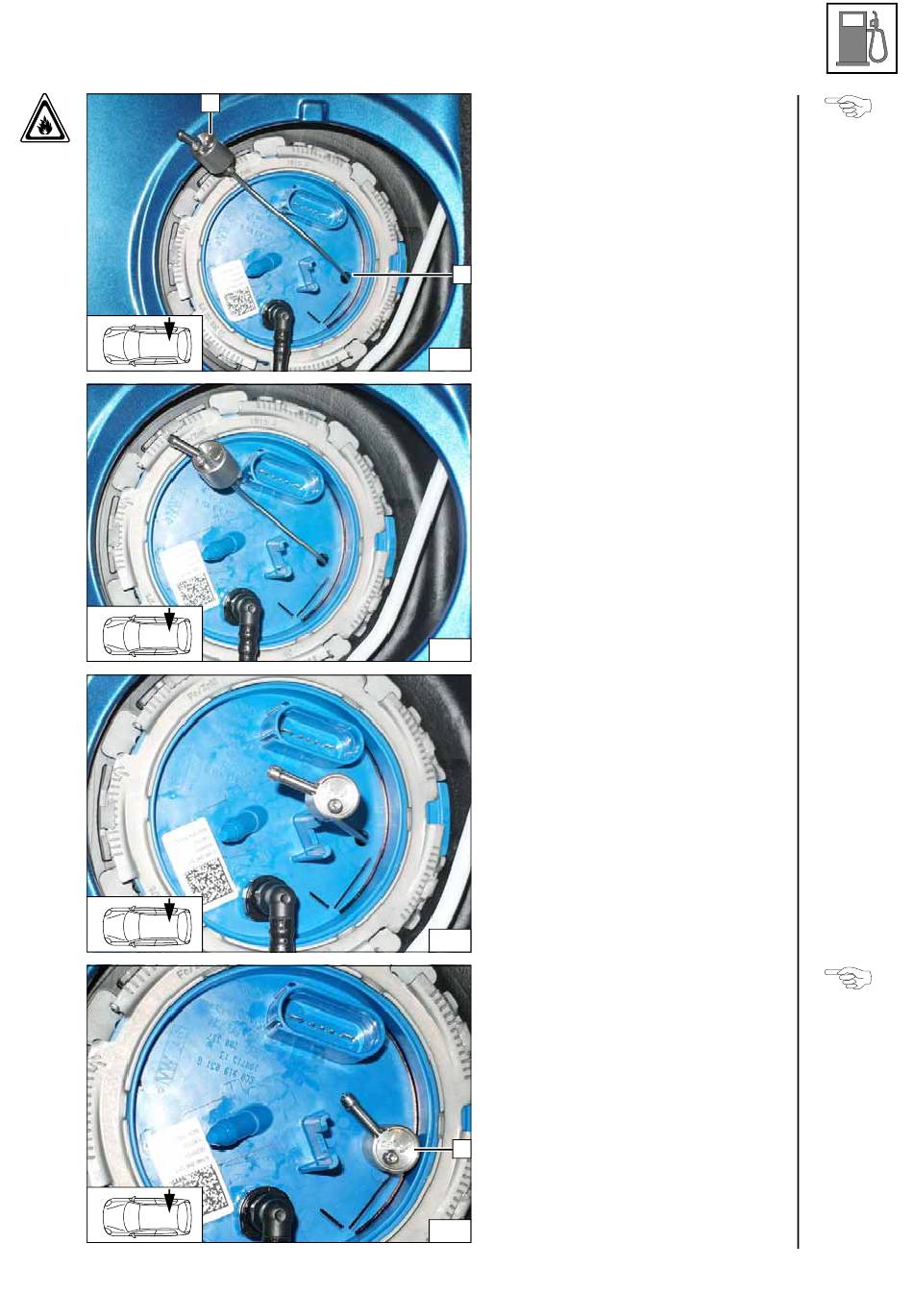

Arbeitsschritte F4, F5!
FuelFix 1 gemäß Schablone biegen und
ablängen.
In Bohrung 2 einsetzen!
2
61
62
63
Arbeitsschritte F5.3, F5.4!
FuelFix 1 gemäß Abbildung ausrichten!
1
64
© Webasto Thermo & Comfort SE
FuelFix vor-
bereiten
und
einsetzen
FuelFix
einsetzen
FuelFix
einsetzen
FuelFix
ausrichten
23
