Webasto Thermo Top Evo Einbaudokumentation Seite 12

Skoda Citigo / VW up / Seat Mii
A
Ident.-Nr.: 1318216E
1 1
1 1
1
1
B
1 1
1
Stand: 16.12.2015
1 Bundmutter [4x]
21

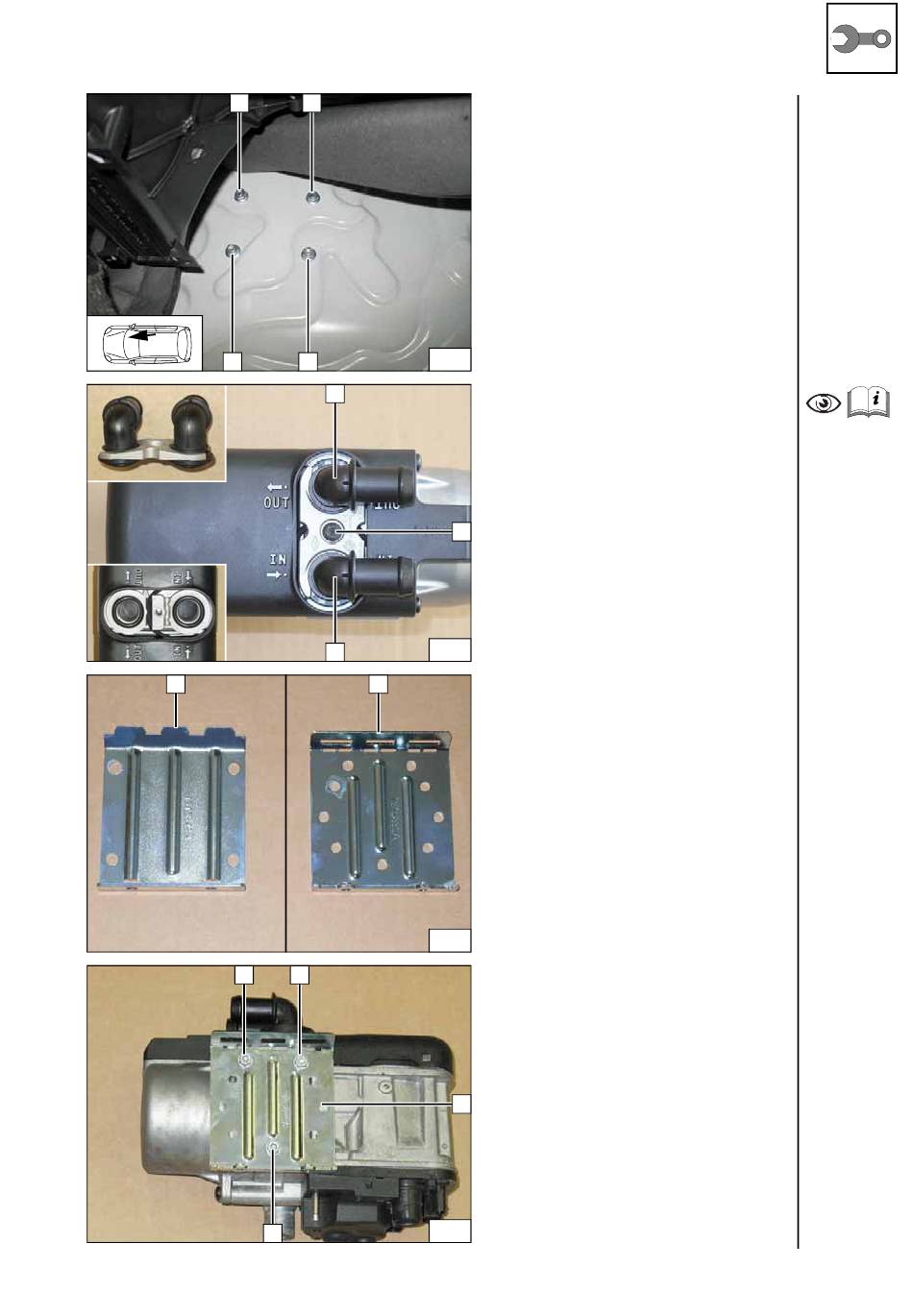

Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15,
Halteplatte Wasserstutzen
2
22
23
1 Selbstfurchende Schraube 5x13 [3x]
B
24
© Webasto Thermo & Comfort SE
Halter Teil
A montie-
ren
Wasser-
stutzen
montieren
Ansicht/
Zuordnung
zweiteiliger
Halter
Halter Teil
B vormon-
tieren
12
