Webasto Thermo Top Evo Einbaudokumentation Seite 25

Skoda Citigo / VW up / Seat Mii
2
Ident.-Nr.: 1318216E
1
3
Stand: 16.12.2015

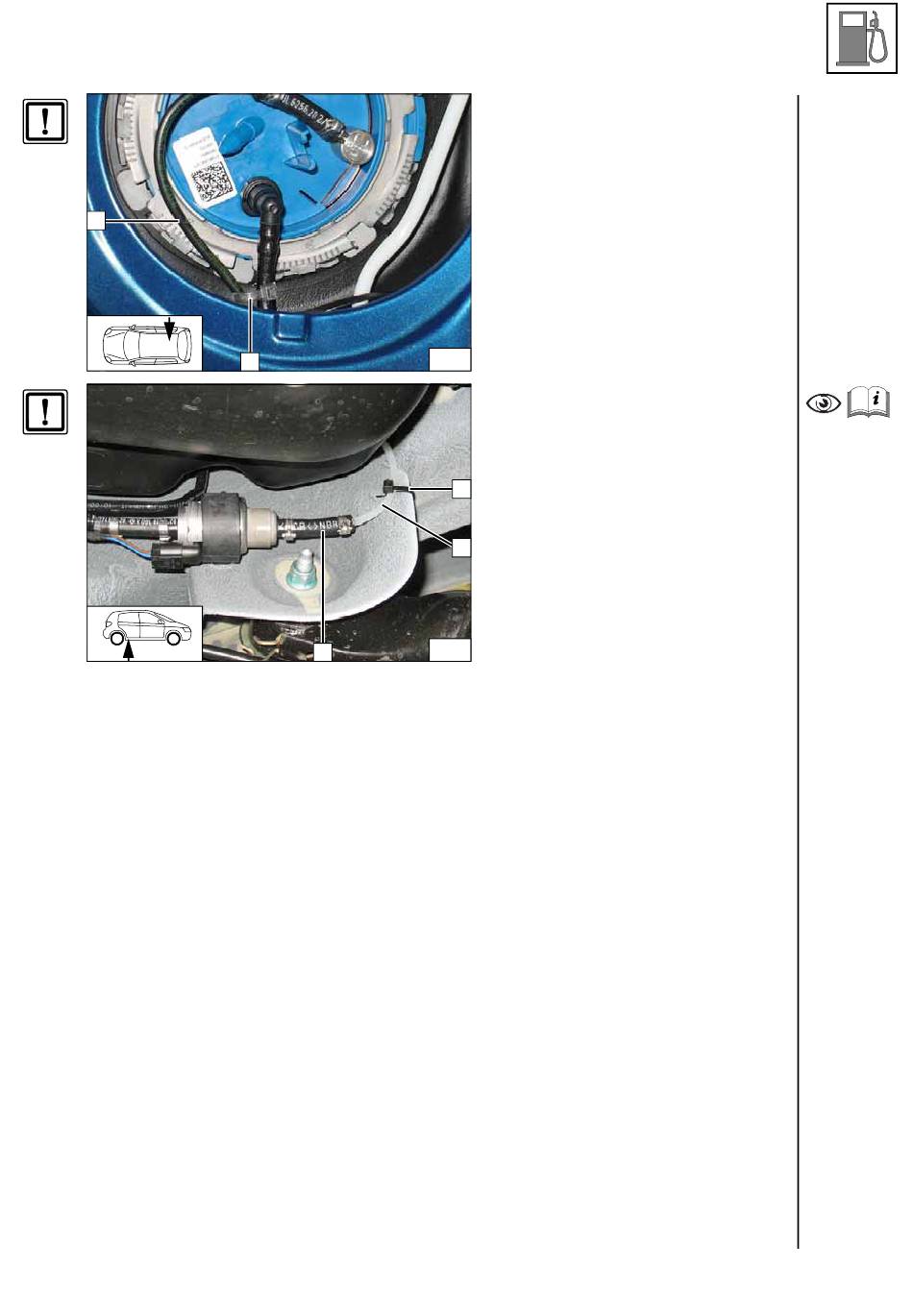

Arbeitsschritt F8!
1 Kabelbinder als Zugentlastung
2 Brennstoffleitung FuelFix
69
Lage der Bauteile kontrollieren, wenn nö-
tig korrigieren. Auf Freigängigkeit achten!
1 Kabelbinder durch vorhandene Boh-
rung
2 Brennstoffleitung FuelFix
1
3 Schlauchstück, Schelle Ø 10 [2x]
2
70
© Webasto Thermo & Comfort SE
Brennstoff-
leitung
sichern
Anschluss
Dosier-
pumpe
25
