IFM Electronic ASinterface E70483 Montageanleitung
Quicklinks
Verwandte Anleitungen für IFM Electronic ASinterface E70483
Inhaltszusammenfassung für IFM Electronic ASinterface E70483

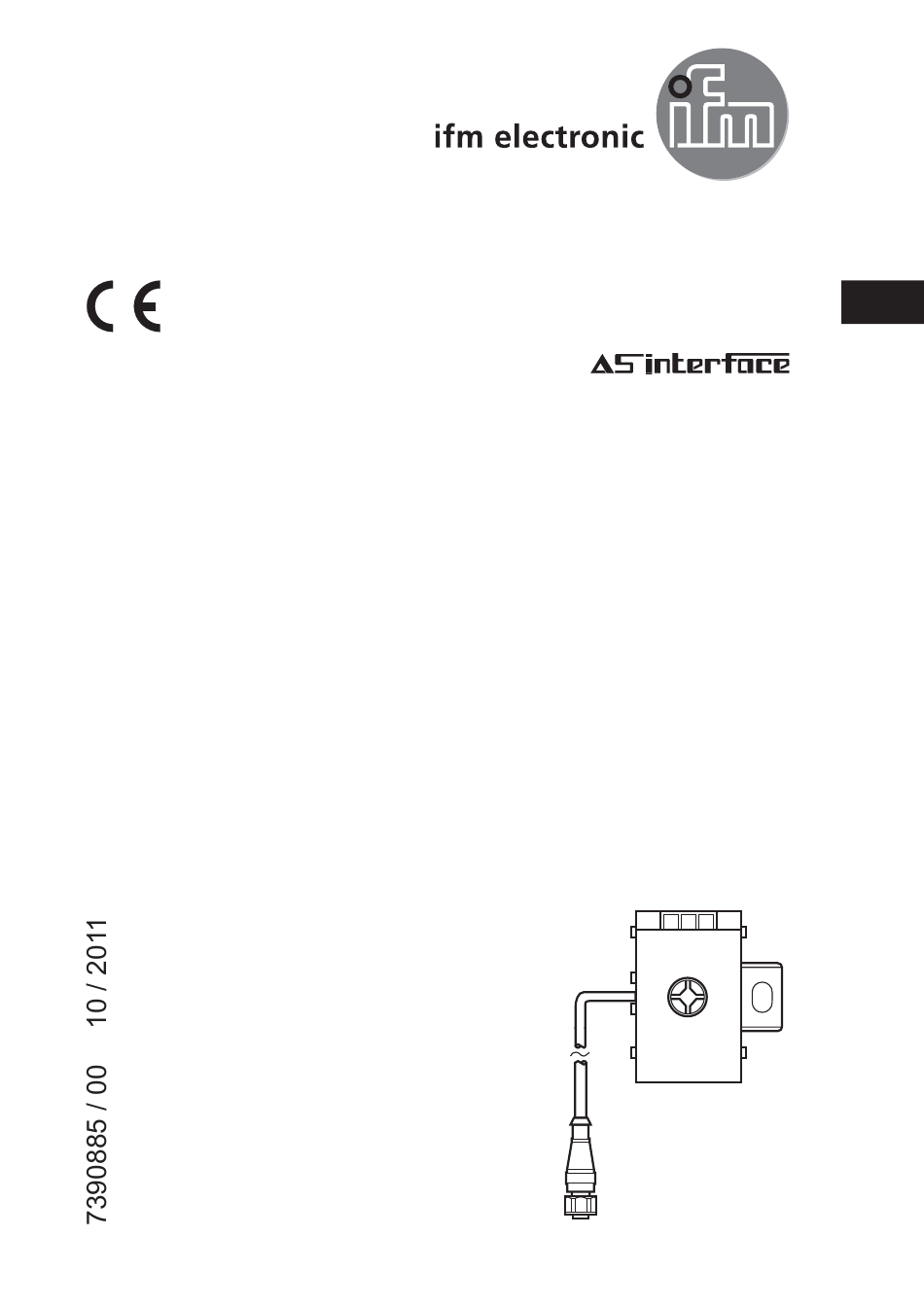

- Seite 1 Montageanleitung FK-Abgriff E70483...
- Seite 2 1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Information Ergänzender Hinweis. 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. •...
- Seite 3 ► Schraube 2 lösen (im Lieferumfang enthalten) und Gerät öffnen. 1: Montageloch 2: Schraube (Anzugsdrehmoment 1,65 Nm) 3: Anschlussleitung mit M12-Kabeldose ► Gelbes AS-i Flachkabel für die AS-i Spannung in gelb gekennzeichneten Flachkabelschacht einlegen. ► Kabel richtig in die Profilnut einpassen. ►...
- Seite 4 ► Oberteil andrücken und Schraube 2 fest anzie- hen. Anzugsdrehmoment 1,65 Nm. ► Offene Flachkabelenden mit der Flachkabelenddichtung (E70413, optional zu bestellen) verschließen, um die Schutzart zu gewährleisten. Anschlussbelegung 1: AS-i + 3: AS-i - Technische Daten und weitere Informationen unter www.ifm.com →...
