Webasto Thermo Top Evo Einbaudokumentation Seite 28

Jeep Grand Cherokee
a1
20 20
90°
90°
33 10
90°
Ident.-Nr.: 1317832E
a2
68
X
20 10
80°
90°
69
1
70
2
15
90°
62°
71
Stand: 24.08.2016

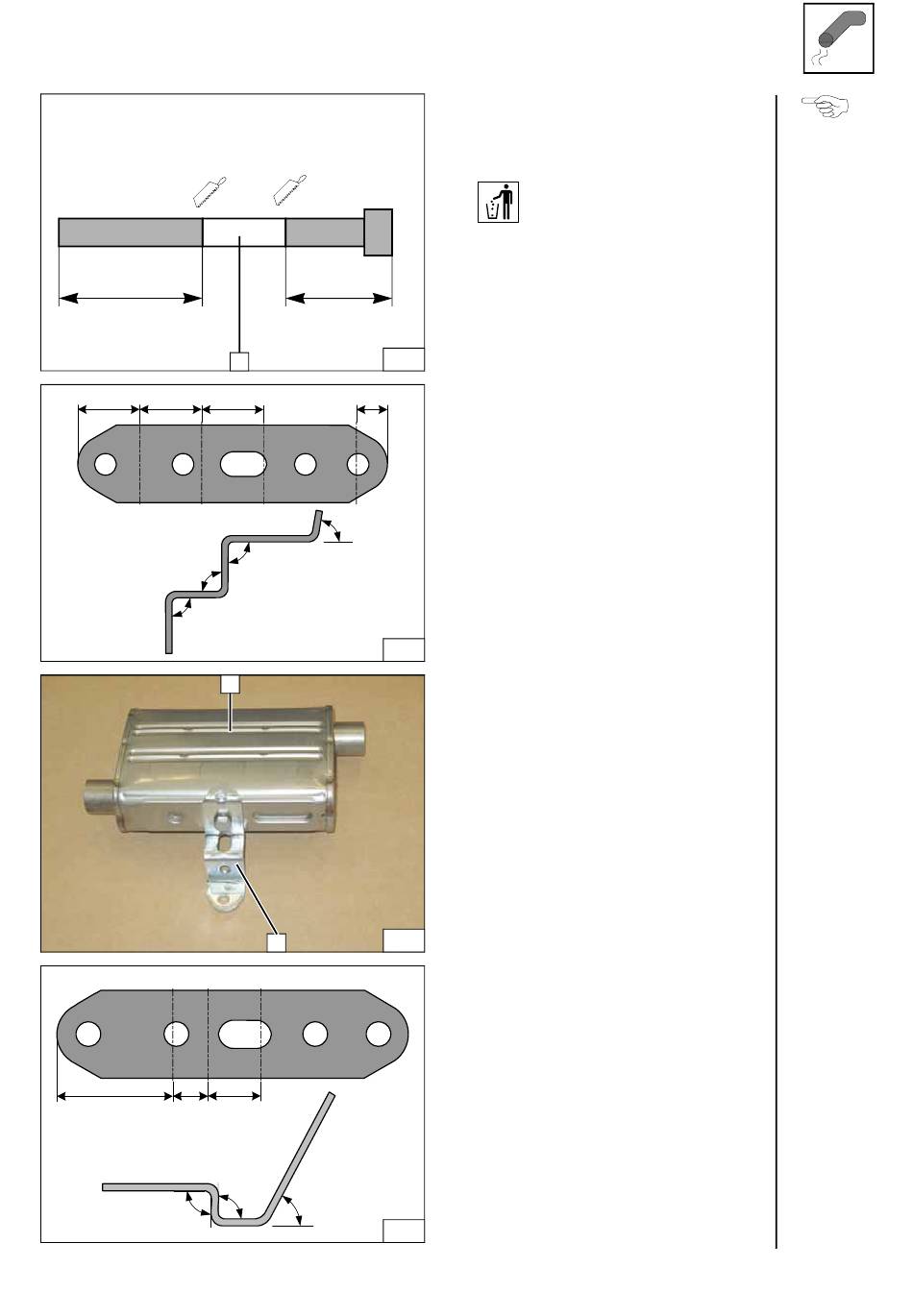

Abgas
a1 = 390
a2 = 350
X =
1 Abgasschalldämpfer
2 Lochband, Schraube M6x16, Federring
Abgas-
leitung vor-
bereiten
Lochband A
vorbereiten
Abgasschall-
dämpfer vor-
montieren
Lochband B
vorbereiten
© Webasto Thermo & Comfort SE 28
