Webasto Thermo Top Evo Einbaudokumentation Seite 16

Jeep Grand Cherokee
1
90°
20
2
15
1 2
4
4
1 2
3
4
Ident.-Nr.: 1317832E
90° 20
28
1
40
29
30
3
4
31
Stand: 24.08.2016

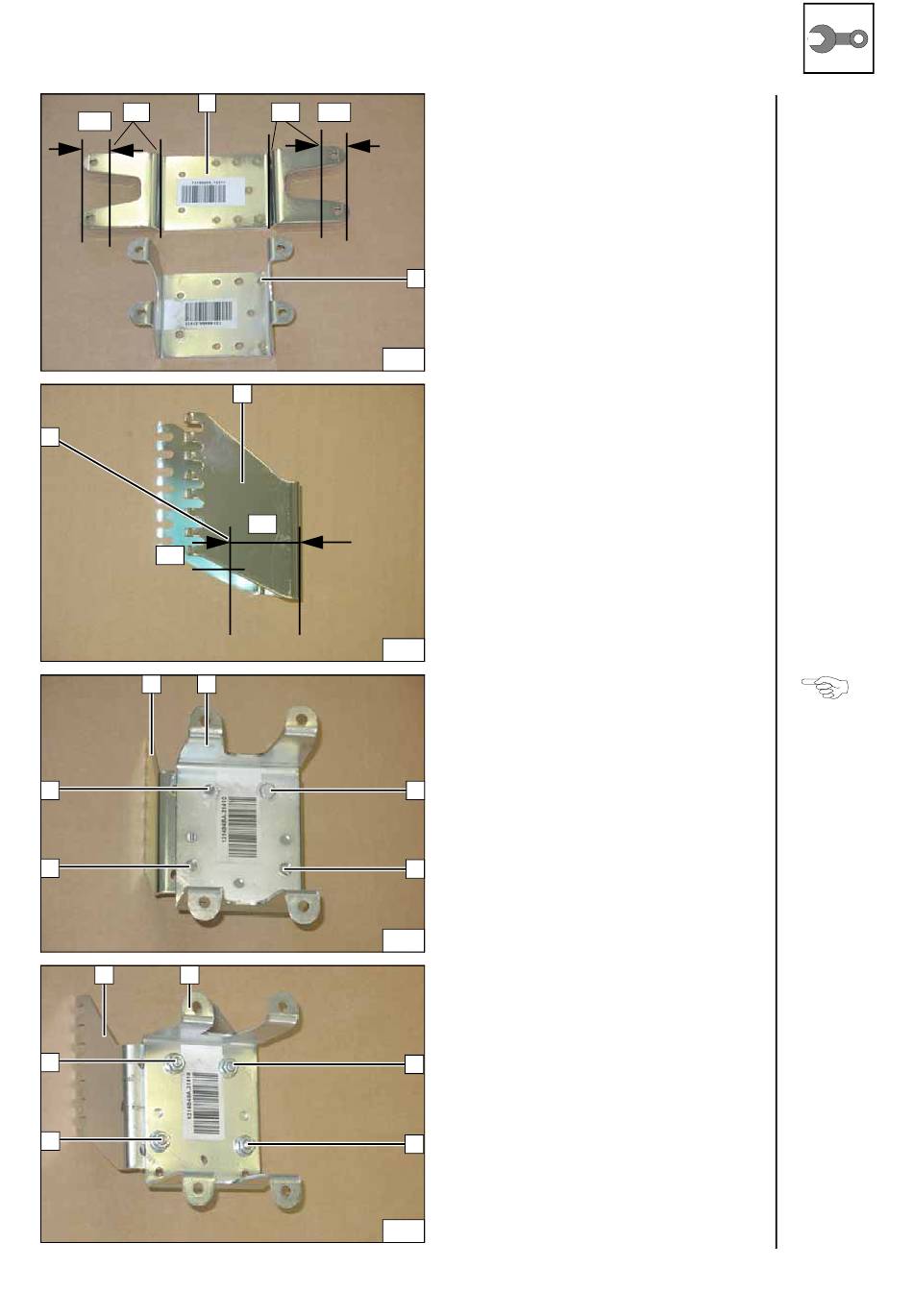

Einbau vorbereiten
Halter 1 gemäß Bild abwinkeln!
1
1 Halter
2 Bohrung Ø 7,0
Halter 2 zu Halter 1 ausrichten, mit Schraube
M6X16 und Bundmutter 3 fixieren, Lochbild 4
auf Halter 1 Ø 7 [3x] übertragen und bohren!
3
4
1 Halter
2 Halter
3 Schraube M6x16, Mutter
4 Schraube M6x16, Karosseriescheibe,
Mutter
Halter
biegen
Halter
vorbereiten
Lochbild
übertragen
Halter vor-
montieren
© Webasto Thermo & Comfort SE 16
