Webasto Thermo Top Evo Einbaudokumentation Seite 21

Jeep Grand Cherokee
3
2
5
4
Ident.-Nr.: 1317832E
1
48
2
1 1
2
49
3
1
50
3 2
Stand: 24.08.2016

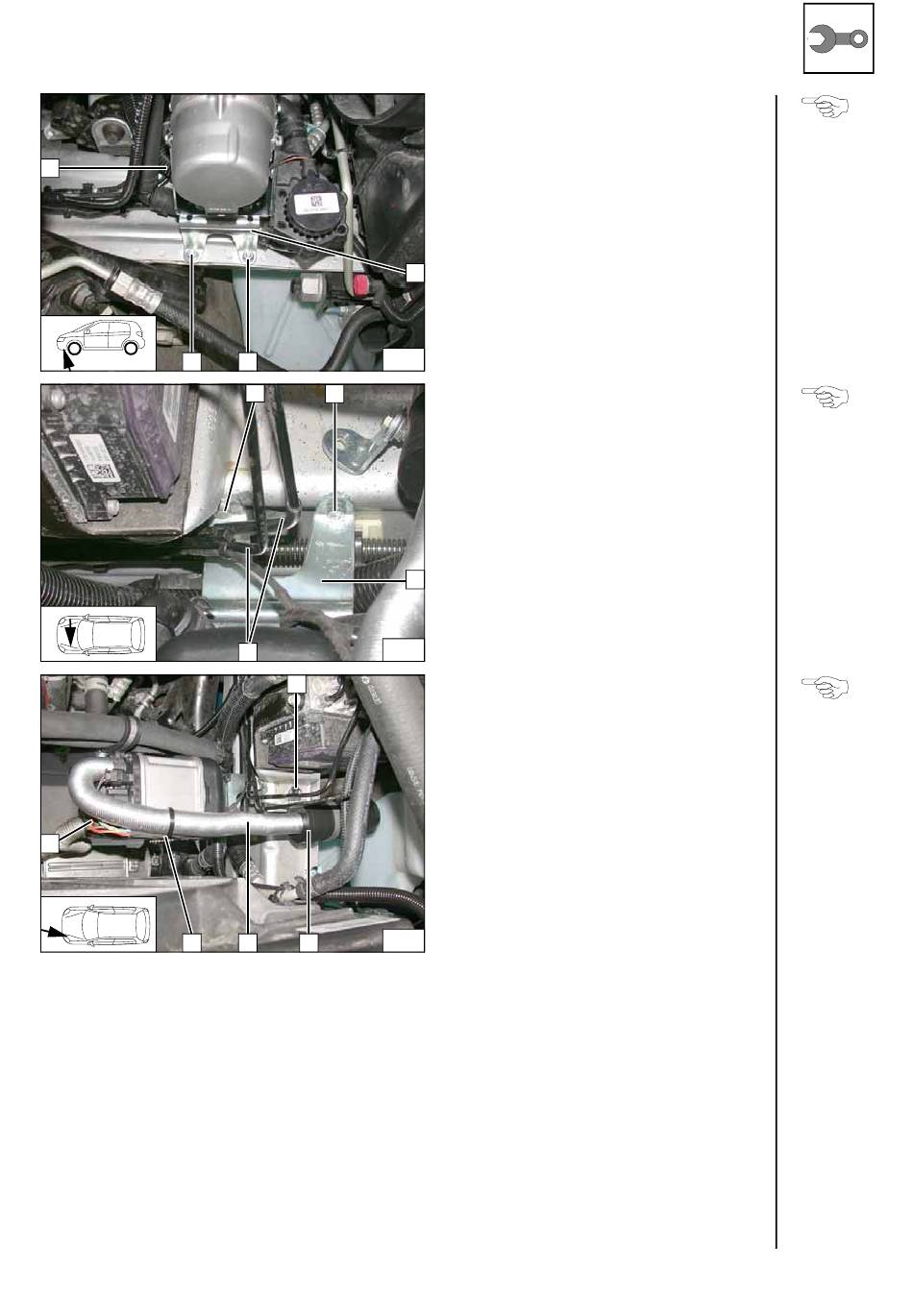

Heizgerät einbauen
Klimaleitung 3 innerhalb des Halters
ausrichten!
1 Halter mit Heizgerät vormontiert
2 Schraube M6x16, Bundmutter
Bremsleitungen 3 ausrichten!
1 Schraube M6x20, Federring
2 Halter mit Heizgerät vormontiert
Brennluft
Schalldämpfer 2 ausrichten und mit Kunst-
stoffmutter 1 am fzg.-eigenen Stehbolzen
montieren!
3 Ansaugleitung
4 Kabelbinder, Kabelbaum Heizgerät
5 Stecker [2x] Heizgerätekabelbaum am
Heizgerät anstecken
Heizgerät
montieren
Heizgerät
montieren
Schall-
dämpfer
montieren
