Jeep Grand Cherokee
1
1
2
1
2
1
4
Ident.-Nr.: 1317832E
1
1
1
4
2
4
Stand: 24.08.2016

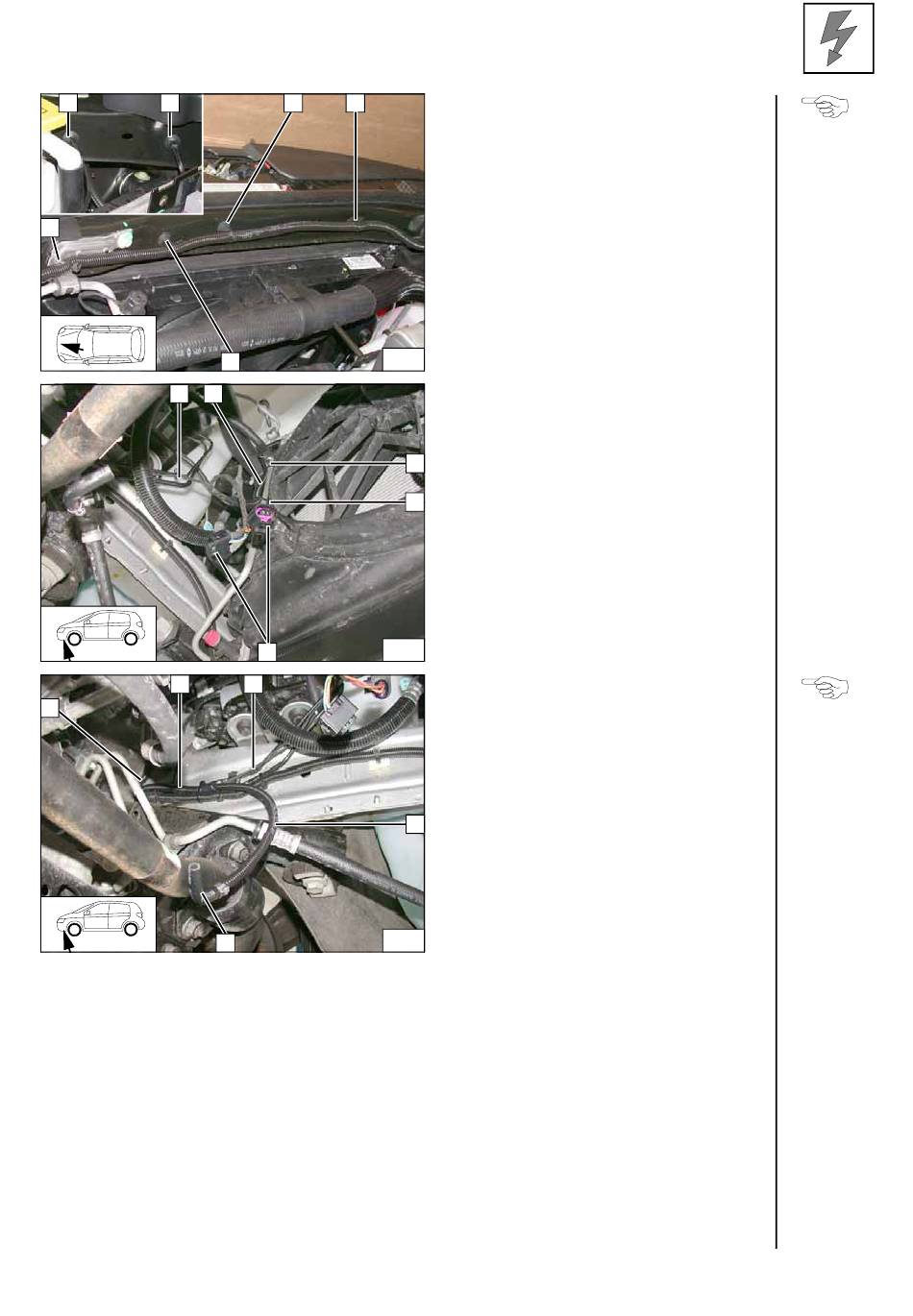

Clipkabelbinder 1 [5x] in vorhandene Boh-
rungen einsetzen und Kabelbäume Heizgerät
und Dosierpumpe in Wellrohr Ø 10 2100 lang
(der Länge nach geschlitzt) zum Einbauort
Heizgerät verlegen!
2 Kabelbinder
15
1 Kabelbaum Dosierpumpe
2 Kabelbaum Heizgerät
3 Kabelbinder [2x]
4 Stecker Kabelbaum Heizgerät
3
3
16
Kabelbaum Dosierpumpe und Brennstofflei-
tung 6000lg zusammen in Wellrohr 1 Ø 10
hinter der Wärmeschutzverkleidung 4 entlang
der Bremsleitungen zum Unterboden ver-
legen!
2 Kabelbaum Dosierpumpe
3 Wellrohr Ø 10, Brennstoffleitung
3
4 Formschlauch 90°
17
Kabelver-
legung im
Motorraum
Kabelver-
legung im
Motorraum
Verlegung
im Motor-
raum
© Webasto Thermo & Comfort SE
11
