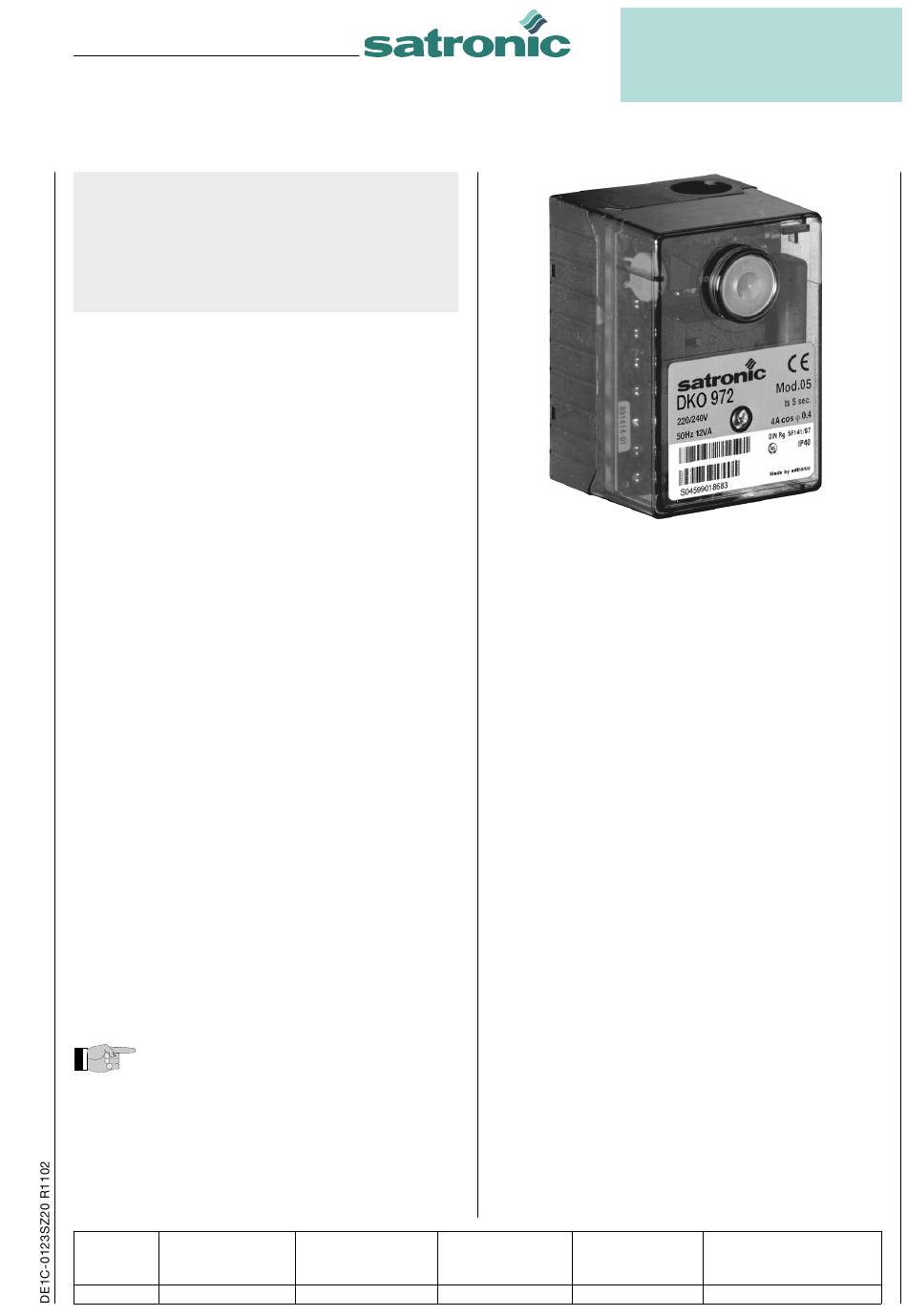

Honeywell satronic DKO 970 Bedienungsanleitung

Ölfeuerungsautomat
Für Gebläseölbrenner bis 30 kg/h
im intermittierenden Betrieb, 1- oder 2-stufig
Flammenfühler:
- Fotowiderstand MZ 770 S
- Infrarot-Flackerdetektor IRD 1010
- UV-Flammenfühler UVD 970
ANWENDUNGSBEREICH
Die Ölfeuerungsautomaten DKO 970/972 steuern und über-
wachen Gebläsebrenner. Sie sind nach den einschlägigen
Euro-Normen geprüft und zugelassen.
Durch den mikroprozessor-gesteuerten Programmablauf
ergeben sich äusserst stabile Zeiten, unabhängig von
Schwankungen der Netzspannung, der Umgebungstempe-
ratur und/oder Einschaltzyklen. Das eingebaute visuelle
Informationssystem ermöglicht nicht nur die lückenlose
Überwachung des aktuellen Geschehens (nützlich vor
allem zur Überwachung des Anlaufvorganges), sondern
informiert auch über Ursachen einer allfälligen Störab-
schaltung. Die jeweils letzte Fehlerursache wird im Gerät
gespeichert und lässt sich sogar nach einem Spannungsab-
fall beim Wiedereinschalten des Gerätes rekonstruieren.
Der Feuerungsautomat ist unterspannungssicher ausge-
legt, dadurch wird die Anlage auch bei extremen Span-
nungsabfällen nicht gefährdet.
TYPENÜBERSICHT
DKO 970 1-stufige Betriebsweise
DKO 972 2-stufige Betriebsweise

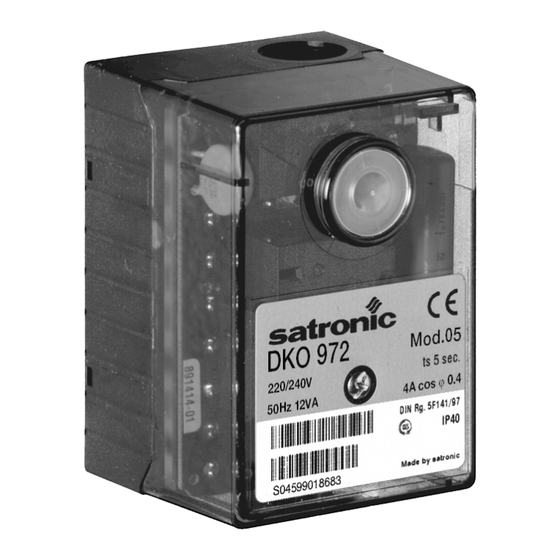

AUFBAU UND KONSTRUKTION
Der Automat ist gut geschützt in einem schwer entflammba-
ren, steckbaren Kunststoffgehäuse eingebaut. Es bein-
haltet die digitalen Schaltungen für die Mikroprozessor-
Zeitsteuerung, den Flammenwächterteil und die Ver- und
Entriegelungsautomatik.
An der Geräteoberseite befinden sich die Leuchttaste für
Informationsanzeige und Ver- und Entriegelung sowie die
Schraube zur Zentralbefestigung.
Der Sockel S98 ist mit Schlauf- und Zusatzklemmen ausge-
stattet und erlaubt zusammen mit den verschiedenen Kabel-
einführungsmöglichkeiten eine universelle Verdrahtung.
Das DKO 970 ist kompatibel zu TF 801, TF 801.2, TF 830, TF
830.2. Das DKO 972 ist zusätzlich kompatibel zu TF 802, TF
802.2, TF 832, TF 832.2.
Wird das DKO 970/972 als Ersatzgerät für das TF
801 oder TF 802 verwendet, muss darauf geach-
tet werden, dass anstelle des Flammenfühlers
FZ 711 S der steckkompatible Typ MZ 770 S
eingesetzt wird. Bei Flammenüberwachung mit
dem Fotowiderstand Typ MZ 770 S muss dieser
zwischen Klemme 1 und 2 angeschlossen sein.
Ein Betrieb mit den älteren IRD Typen IRD 910
und IRD 911 ist nicht möglich.
Schaltzeiten für Standardgerät (sec.)
Modell Vorspül- und
Vorzündzeit
tv1
05 15
A Honeywell Company
TECHNISCHE DATEN
Betriebsspannung
oder
Vorsicherung
Eigenverbrauch
Max. Belastung pro Klemme
- Kl. 3 Zündtrafo
- Kl. 4 Motor
- Kl. 5 + 6 Magnetventil
- Kl. 7 Störklemme
total
Wartezeit nach Störabschaltung
Wiederanlauf (Repetition) bei Flammenausfall
während des Betriebs
Flammenfühler
Gewicht mit Sockel
Einbaulage
Schutzart
Zugel. klimatische Bedingungen
für Gerät und Flammenfühler
Zugel. Temperaturbereich
- Betrieb
- Lagerung
Eisbildung, Wassereinwirkung
und Betauung
geprüft nach Euro-Normen
Fremdlicht- Sicherheitszeit
überwachung
tf ts
5 5
1
DKO 970/972
MZ 770 S
Lichtempfindlichkeit
IRD 1010
UVD 970
Nachzündzeit
tn
7
220 / 240 V (-15... +10%)
50 Hz (±5%)
110 / 120 V (-15... +10%)
60 Hz (±5%)
10 A flink, 6 A träge
ca. 12 VA
1,0 A, cos ϕ 0.2
2,0 A, cos ϕ 0.4
0,5 A, cos ϕ 0.4
0,5 A, cos ϕ 0.4
4,0 A, cos ϕ 0.4
max. 16 A während 0,5 sec
keine
< 2m Leitungslänge
radiale und axiale Bel.
besser 6 Lux.
radiale oder axiale Bel.
axiale Belichtung
190 g
beliebig
IP 40
max. 95% bei 30° C
0° C... +60° C
-20° C... +80° C
sind unzulässig
EN 230, sowie allen
mitgeltenden Bestimmun-
gen und Vorschriften
Verzögerung 2. Stufe
nur DKO 972
tv2
20
