6 Elektrischer Anschluss
Wichtig: der Netzanschluss des Gerätes
muss von einem Fachbetrieb ausgeführt
werden.

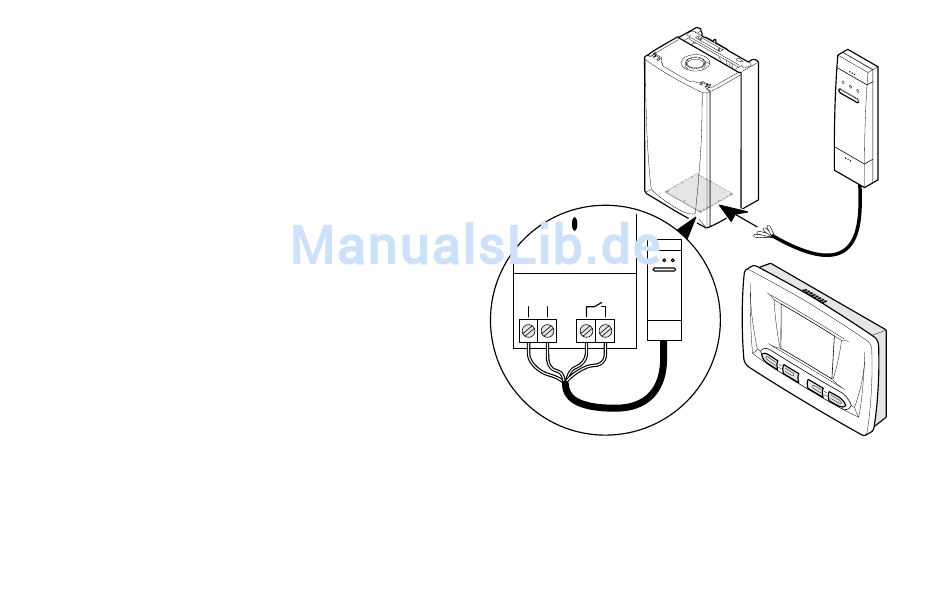

• Schließen Sie die Kabel (3) und (4)
an der Anschlussleiste TA 24V des
Heizgerätes an.
• Schließen Sie die Kabel (1) und (2) an
das Stromnetz 230V Phase + Nullleiter
(Anschlussleiste 230V des Heizgerätes
oder Stromnetz) entsprechend der
nachfolgenden Abbildung an.
• Achten Sie bitte auf einen korrekten
Anschluss von Phase und Nullleiter auf
dem Funkempfänger.
0020028170_02 - 12/09 - Saunier Duval
230 V
TA
L
N
1
2
3
4
Legende
1
Schwarzes Kabel: Phasenanschluss
2
Blaues Kabel: Nullleiteranschluss
3
Rotes Kabel: Anschluss TA 24V
4
Braunes Kabel: Anschluss TA 24V
TA 24V
+
230 V
- 45 -
