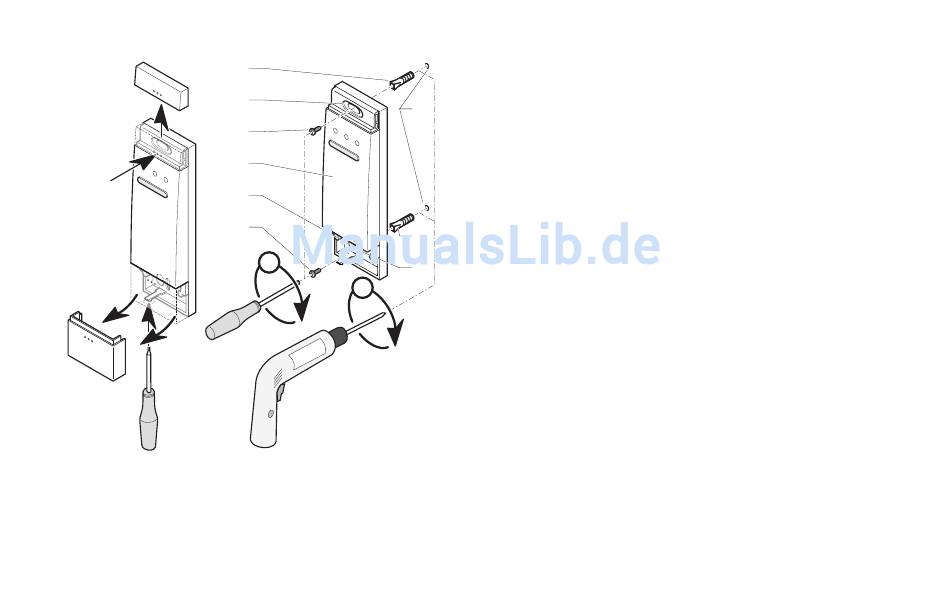

5.4.1 Funkempfänger
Legende
1 Dübel
2 Befestigungsöffnung
3 Befestigungsschrauben
0020028170_02 - 12/09 - Saunier Duval
1
2
3
4
5
3
B
A
4 Funkempfänger
5 Bohrung für die Kabeldurchführung
6 Bohrungen
6
• Entfernen Sie die 2 Abdeckungen an den
äußeren Enden des Funkempfängers.
• Befestigen Sie den Funkempfänger
mit Schrauben und Dübeln (nicht im
Lieferumfang enthalten) an einer Wand.
1
2
• Richten Sie den Empfänger (4) an einer
Wand aus.
• Bohren Sie die Löcher (6) für die
Befestigungsschrauben gemäß den
2 Befestigungsöffnungen (2) des
Gehäuses.
• Führen Sie die Dübel in die Bohrungen
(6) ein.
• Befestigen Sie das Gerätegehäuse
mithilfe der Befestigungsschrauben (3).
- 43 -
