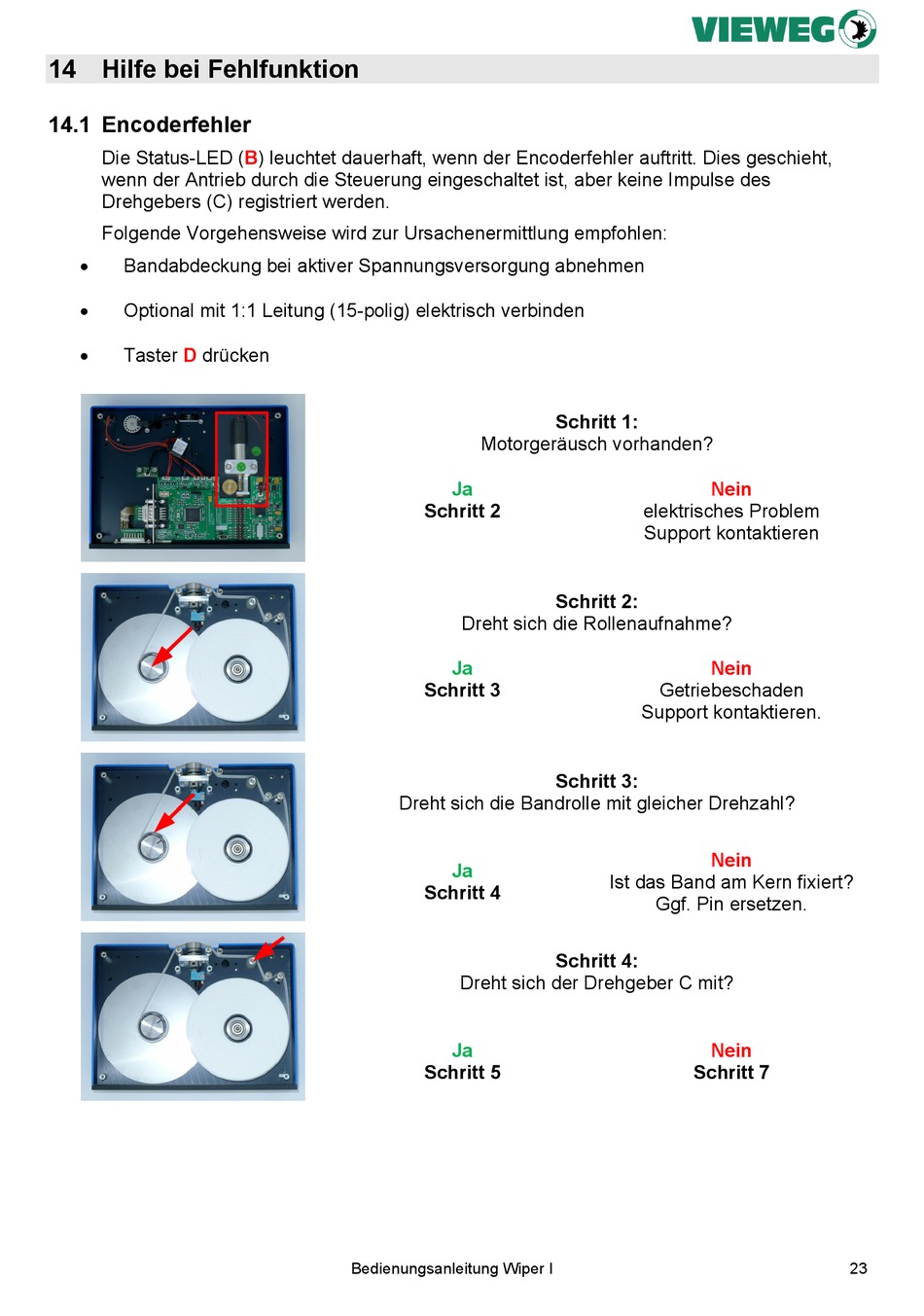

14 Hilfe bei Fehlfunktion

14.1 Encoderfehler

Die Status-LED (B) leuchtet dauerhaft, wenn der Encoderfehler auftritt. Dies geschieht,
wenn der Antrieb durch die Steuerung eingeschaltet ist, aber keine Impulse des
Drehgebers (C) registriert werden.
Folgende Vorgehensweise wird zur Ursachenermittlung empfohlen:

Bandabdeckung bei aktiver Spannungsversorgung abnehmen

Optional mit 1:1 Leitung (15-polig) elektrisch verbinden

Taster D drücken
Motorgeräusch vorhanden?
Ja
Schritt 2
Dreht sich die Rollenaufnahme?
Ja
Schritt 3
Dreht sich die Bandrolle mit gleicher Drehzahl?
Ja
Schritt 4
Dreht sich der Drehgeber C mit?
Ja
Schritt 5
Bedienungsanleitung Wiper I
Schritt 1:
Nein
elektrisches Problem
Support kontaktieren
Schritt 2:
Nein
Getriebeschaden
Support kontaktieren.
Schritt 3:
Nein
Ist das Band am Kern fixiert?
Ggf. Pin ersetzen.
Schritt 4:
Nein
Schritt 7
23
