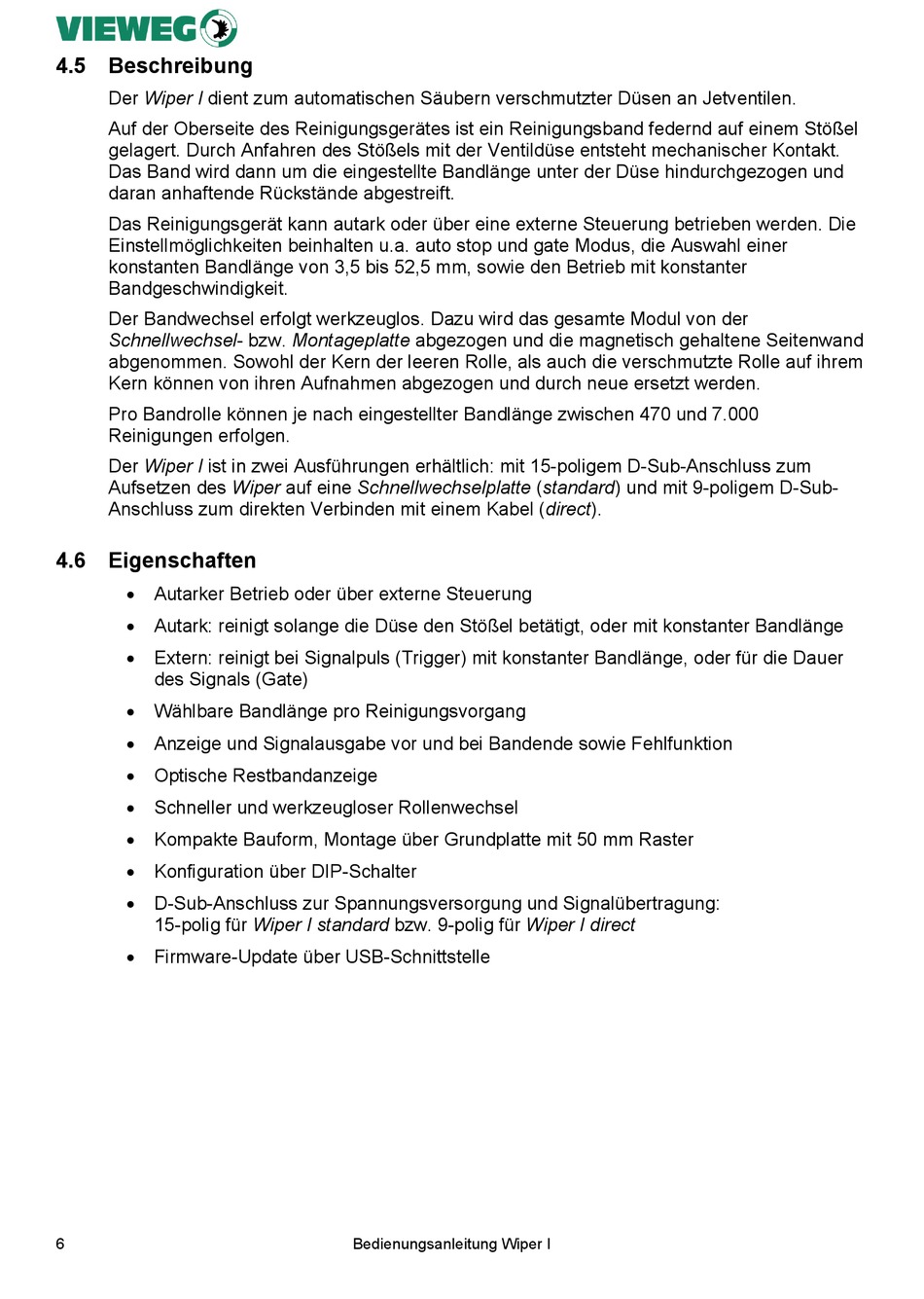

4.5 Beschreibung

Der Wiper I dient zum automatischen Säubern verschmutzter Düsen an Jetventilen.
Auf der Oberseite des Reinigungsgerätes ist ein Reinigungsband federnd auf einem Stößel
gelagert. Durch Anfahren des Stößels mit der Ventildüse entsteht mechanischer Kontakt.
Das Band wird dann um die eingestellte Bandlänge unter der Düse hindurchgezogen und
daran anhaftende Rückstände abgestreift.
Das Reinigungsgerät kann autark oder über eine externe Steuerung betrieben werden. Die
Einstellmöglichkeiten beinhalten u.a. auto stop und gate Modus, die Auswahl einer
konstanten Bandlänge von 3,5 bis 52,5 mm, sowie den Betrieb mit konstanter
Bandgeschwindigkeit.
Der Bandwechsel erfolgt werkzeuglos. Dazu wird das gesamte Modul von der
Schnellwechsel- bzw. Montageplatte abgezogen und die magnetisch gehaltene Seitenwand
abgenommen. Sowohl der Kern der leeren Rolle, als auch die verschmutzte Rolle auf ihrem
Kern können von ihren Aufnahmen abgezogen und durch neue ersetzt werden.
Pro Bandrolle können je nach eingestellter Bandlänge zwischen 470 und 7.000
Reinigungen erfolgen.
Der Wiper I ist in zwei Ausführungen erhältlich: mit 15-poligem D-Sub-Anschluss zum
Aufsetzen des Wiper auf eine Schnellwechselplatte (standard) und mit 9-poligem D-Sub-
Anschluss zum direkten Verbinden mit einem Kabel (direct).

4.6 Eigenschaften

 Autarker Betrieb oder über externe Steuerung
 Autark: reinigt solange die Düse den Stößel betätigt, oder mit konstanter Bandlänge
 Extern: reinigt bei Signalpuls (Trigger) mit konstanter Bandlänge, oder für die Dauer
des Signals (Gate)
 Wählbare Bandlänge pro Reinigungsvorgang
 Anzeige und Signalausgabe vor und bei Bandende sowie Fehlfunktion
 Optische Restbandanzeige
 Schneller und werkzeugloser Rollenwechsel
 Kompakte Bauform, Montage über Grundplatte mit 50 mm Raster
 Konfiguration über DIP-Schalter
 D-Sub-Anschluss zur Spannungsversorgung und Signalübertragung:
15-polig für Wiper I standard bzw. 9-polig für Wiper I direct
 Firmware-Update über USB-Schnittstelle
