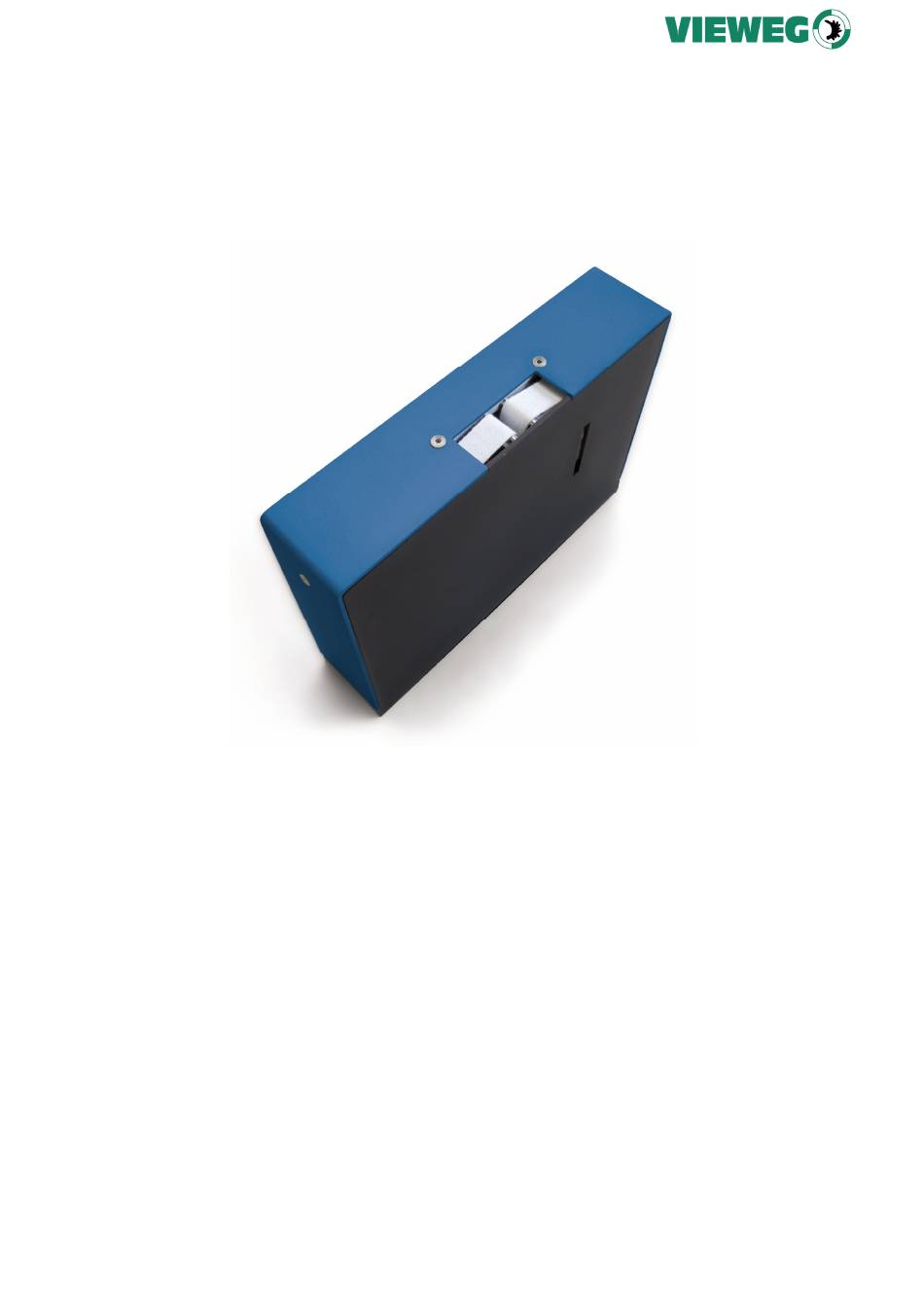

- Seite 1 Wiper II Bedienungsanleitung V2.15 DE, Original...
- Seite 2 Bedienungsanleitung Wiper II...
-
Seite 3: Inhaltsverzeichnis
LED blinkt schnell ............................21 14.4 LED blinkt sehr schnell ..........................21 Hilfe bei Fehlfunktion ..........................22 15.1 Druckluftfehler ............................. 22 15.2 Encoderfehler.............................. 22 15.3 Keine Funktion ............................24 Bedienungsanleitung Wiper II... - Seite 4 Schnellwechselplatte ..........................25 16.1 Druckluftventil der Schnellwechselplatte 1-Wiper II ................... 25 16.2 Druckluftventil der Schnellwechselplatte 1-Wiper II Handventil ..............25 Bestellinformationen Verbrauchsmaterial ....................26 17.1 Reinigungsband Baumwolle ........................26 17.2 Reinigungsband Polyester ..........................
-
Seite 5: Sicherheitshinweise In Dieser Dokumentation
Diese Bedienungsanleitung beschreibt Funktion und Bedienung des Wiper II und der zugehörigen Firmware. Bilder zeigen Wiper II standard. Abweichungen zu Wiper II direct sind möglich. Die Bedienungsanleitung ist Bestandteil des Lieferumfangs. Sie ist in Zugriffsnähe bereitzuhalten und bleibt auch bei Verkauf des Gerätes beim Gerät. -
Seite 6: Zielgruppe
Das sicherheits- und gefahrenbewusste Arbeiten am Gerät kontrollieren! Persönliche Schutzausrüstungen - soweit gefordert - vorschriftsgemäß bereitstellen! Ohne schriftliche Genehmigung des Herstellers keine Veränderungen, An- oder Umbauten am Gerät vornehmen. Für Instandhaltungsarbeiten eine angemessene Werkstattausrüstung bereitstellen! Den Standort und die Bedienung von Feuerlöschern bekannt machen! Bedienungsanleitung Wiper II... -
Seite 7: Hinweise Für Den Benutzer
Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden. 2.5 Richtlinien, Gesetze, Normen Bei der Konzeption und beim Bau des Wiper II wurden Inhalte und Hinweise aus verschiedenen Richtlinien und Regelwerken beachtet. Diese sind in der Konformitätserklärung aufgelistet. -
Seite 8: Allgemeine Sicherheitshinweise
Bei sach- und bestimmungsgemäßer Bedienung der Anlage besteht keine Gefahr. Bei bestimmungswidriger Handhabung sind Verletzungen durch Quetschungen möglich. Den Wiper II standard nicht auf der Boden- platte abstellen, da der Druckluftstecker beschädigt werden kann. 3.2 Sicherheit am Aufstellort Die Standsicherheit des Wiper muss gewährleistet sein. -
Seite 9: Produktbeschreibung
Jede weitergehende Benutzung bedarf der schriftlichen Zustimmung der VIEWEG GmbH. 4.2 Nicht bestimmungsgemäße Verwendung Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet die VIEWEG GmbH nicht. Das Risiko trägt allein der Betreiber. Gefahr durch nicht vorgesehene Verwendung des Wiper! Körperverletzung und Schäden an der Hardware bei unzulässigem... -
Seite 10: Beschreibung
Diese Zahl kann durch Anpassung der Einstellungen auf bis zu 27.500 Zyklen gesteigert werden. Wiper II ist in zwei Ausführungen erhältlich: Mit internem Anschluss zum Aufsetzen des Wiper auf eine Schnellwechselplatte (standard) und mit 9-pol D-Sub-Anschluss zum direkten Verbinden mit einem Kabel (direct). -
Seite 11: Ablaufdiagramm
4.7 Ablaufdiagramm Bedienungsanleitung Wiper II... -
Seite 12: Konformitätserklärung
Gewerbepark 13 85402 Kranzberg, Deutschland EU-Konformitätserklärung Die Firma VIEWEG GmbH erklärt, dass das nachfolgend bezeichnete Produkt aufgrund der Konzipierung und der Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 13: Lieferumfang
Lieferumfang Reinigungsgerät Wiper II Montageplatte inkl. Montagematerial (nur Wiper II direct) Reinigungsband Baumwolle Kern Anschlussleitung 2m mit offenem Ende Druckluft Kupplung für Schlauch-Ø 4 mm (nur Wiper II direct) Rüstsatz für empfindliche Nadeln Wiper II Bedienungsanleitung Wiper II Montagewerkzeug Bedienungsanleitung Wiper II... -
Seite 14: Übersicht
Übersicht Greifbacken Status-LED Drehgeber Taster Status-LED 3,3 V & 24 V DIP-Schalter Sicherung D-Sub-Stecker USB-Anschluss Bedienungsanleitung Wiper II... -
Seite 15: Erste Inbetriebnahme
Auslieferungszustand: Modus: Standardnadel Bandvorschub: 17,5 mm Rückspullänge: 10 mm Stopp bei Fehler: aktiviert Ausgang Gerät gesteckt: deaktiviert Steuerleitung an Wiper II direct bzw. Schnellwechselplatte anschließen (standard) (Belegung siehe Kap. 9) Druckluftversorgung (Schlauch-Ø4) an Kupplung (direct) bzw. Steckverschraubung (standard) anschließen. Wiper II auf Montageplatte (direct) bzw. -
Seite 16: Technische Daten
Stromaufnahme max. 1000 mA Druckluft (ISO 8573-1:2010 Klasse 4) 0,4-0,6 MPa standard: 200 x 45 x 162 mm Abmessungen mit Grundplatte direct: 200 x 45 x 150 mm Gewicht ohne Grundplatte 1,4 kg Pinbelegung Anschlusskabel 15-pin 9-pin Bedienungsanleitung Wiper II... -
Seite 17: Externe Ein-/Ausgänge
I/O 13: Device connected (optional) Sobald das Gerät bei vorhandener Spannungsversorgung auf die Schnellwechselplatte 1- Wiper II 15-pol aufgesteckt wird, ist dieser Ausgang aktiv. Gleichzeitig wird intern die Druckluftversorgung zugeschaltet. Der externe Ausgang ist aus Kompatibilitätsgründen im Auslieferungszustand deaktiviert (Kap. 11.4). -
Seite 18: Vorschublänge Einstellen
Zu beachten ist, dass es dabei zu einer Bandbewegung an der Nadelspitze kommt! Mit den DIP-Schaltern 2-4/5 wird die Rückspullänge des Betriebsmodus Standardnadel eingestellt. Die minimale Rückspullänge beträgt etwa 10 mm und wird über den binär eingestellten Multiplikator verdoppelt oder verdreifacht. Schalterstellung Rückspullänge 10 mm 20 mm 30 mm Bedienungsanleitung Wiper II... -
Seite 19: Betriebsmodus
Nadel Dazu muss die Nadel 5 mm tiefer in das Gerät eingetaucht werden als in der Standardkonfiguration. S1-5 off Die Bandlänge wird automatisch angepasst (vgl. Kap. 11.1). Greifer (A): Band zwangsgeführt über Stift (Rüstsatz für empfindliche Nadeln) Bedienungsanleitung Wiper II... -
Seite 20: Fehlerverhalten
Um Beschädigungen zu vermeiden, sollte bei wiederholtem Auftreten das Band kontrolliert werden. 11.4 Ausgang Device connected Bei Verwendung der Schnellwechselplatte 1-Wiper II 15-pol ist es möglich ein Signal auszugeben, sobald das Gerät auf die Schnellwechselplatte aufgesteckt wird. Diese Funktion ist standardmäßig deaktiviert. -
Seite 21: Umbau Der Greifbacken (A) Für Empfindliche Nadeln
Rüstsatz für Standardnadel entfernen. Deckel abnehmen. demontieren. In gleicher Weise neue mit vorhandenen Schrauben Nach vorne entnehmen. Greifbacken einsetzen. befestigen. Das Band durch Führungen einschrauben (2x) Zurückdrehen der Rolle Band einlegen. bzw. einstecken (1x). straffen und das Gehäuse schließen. Bedienungsanleitung Wiper II... -
Seite 22: Positionierung
Alternativ kann der Stift im geklemmten Zustand mit einer Kamera (DBV) vermessen werden. Stift senkrecht zwischen die Bild des Stiftes, Greifer führen, Startsignal aufgenommen mit Justage- anlegen und halten Kamera Nach erfolgter Vermessung den Stift entnehmen und das Startsignal abschalten. Bedienungsanleitung Wiper II... -
Seite 23: Bandwechsel
Reinigungsband Mikrofaser Ggfs. Klebestreifen fixieren. liegt separater Stift bei). Auf die Aufnahme stecken, Das Band einfädeln und die Das Band durch sodass der Stift in den Schlitz Rolle aufstecken. Zurückdrehen der Rolle greift. straffen und das Gehäuse schließen. Bedienungsanleitung Wiper II... -
Seite 24: Status-Led
Das Zurücksetzen des Fehlers erfolgt durch Betätigung des Tasters D. 14.2 LED blinkt langsam Bandende-Frühwarnung: Unterschreitet der Bandvorrat die Schwelle von etwa 5% Restbandlänge, wird dies durch langsames Blinken (500 msec an, 2.500 msec aus) signalisiert. Es dient dem frühzeitigen Erkennen eines bevorstehenden Bandwechsels. Bedienungsanleitung Wiper II... -
Seite 25: Led Blinkt Schnell
Steuerung ab und gibt eine Fehlermeldung durch sehr schnelles Blinken (250 msec an, 250 msec aus) an den Benutzer aus. Dies deutet auf eine Blockade des Antriebs hin. Das Zurücksetzen erfolgt durch Betätigung des Tasters D. Bedienungsanleitung Wiper II... -
Seite 26: Hilfe Bei Fehlfunktion
Wiper II standard auf die Schnellwechselplatte wird der Druckluftfehler einmalig automatisch zurückgesetzt, sobald die Druckluftversorgung hergestellt ist und der Greifer sich öffnet. Vor dem Aufstecken des Wiper II standard auf die Schnellwechselplatte ist der Dichtungsring am Druckluftstecker auf der Unterseite zu kontrollieren. Bei Beschädigung kann es zur Undichtigkeit kommen. - Seite 27 Leuchtet bzw. blinkt die LED? Nein Steuerung defekt elektrisches Problem Support kontaktieren. Steckverbinder überprüfen. Schritt 7: Ist Bandspannung am Drehgeber vorhanden? Nein Fehlende Bremswirkung Schritt 8 Schritt 9 Schritt 8: Dreht der Drehgeber leichtgängig? Nein Lagerschaden Schritt 9 Support kontaktieren. Bedienungsanleitung Wiper II...
-
Seite 28: Keine Funktion
Schritt 2 Versorgungsspannung wiederherstellen. Schritt 2: Anschlusskabel und Stecker unbeschädigt? Stecker sitzt korrekt? Nein Anschlusskabel in Stand Schritt 3 setzen. Schritt 3: Leuchtet die 24 V Status LED (E)? Nein Sicherung (F) überprüfen Support kontaktieren. ggf. ersetzen. Bedienungsanleitung Wiper II... -
Seite 29: Schnellwechselplatte
16.2 Druckluftventil der Schnellwechselplatte 1-Wiper II Handventil Die Schnellwechselplatte 1-Wiper II Handventil verfügt über ein manuelles Kipphebel-Ventil. Es dient zum Unterbrechen der Druckluft, bevor der Wiper II abgezogen wird. Aufstecken und Abziehen des Wiper II nur im druckfreien Zustand. VORSICHT Sowohl der Kipphebel als auch der Steckanschluss sind frei drehbar, so dass die werksseitig voreingestellte Position beliebig geändert werden kann. -
Seite 30: Bestellinformationen Verbrauchsmaterial
Reinraumklasse ISO-6 Lieferung einzeln verpackt in verschweißtem Beutel Bandmaterial 80% Polyester, 20% Nylon Bestellnummer Farbe weiß 1040234 Breite 15 mm ± 0,3 mm Dicke 200 µm ± 10% (x10) Länge 50 m ± 1 m Bedienungsanleitung Wiper II... -
Seite 31: Kontakt
18 Kontakt Adresse: VIEWEG GMBH Gewerbepark 13 85402 Kranzberg, Deutschland E-mail: info@dosieren.de WWW: http://www.dosieren.de Telefon: +49 8166 6784 - 0 Fax: +49 8166 6784 – 20 Bedienungsanleitung Wiper II...
