Betriebsanleitung SIPLUS CMS4000 Verkabelung
3 Typische Konfigurationen
3.1 Baumtopologien
Die IEEE1394a Technologie ermöglicht den Aufbau ausgedehnter Netze mit bis zu 63
Teilnehmern. Die Teilnehmeranzahl an einem Linienstrang darf dabei nicht 16 Geräte
überschreiten. Die Baumtopologie ermöglicht den Aufbau von vernetzten Systemen, in-
dem an Busteilnehmern zwei weitere Busteilnehmer angeschlossen werden.

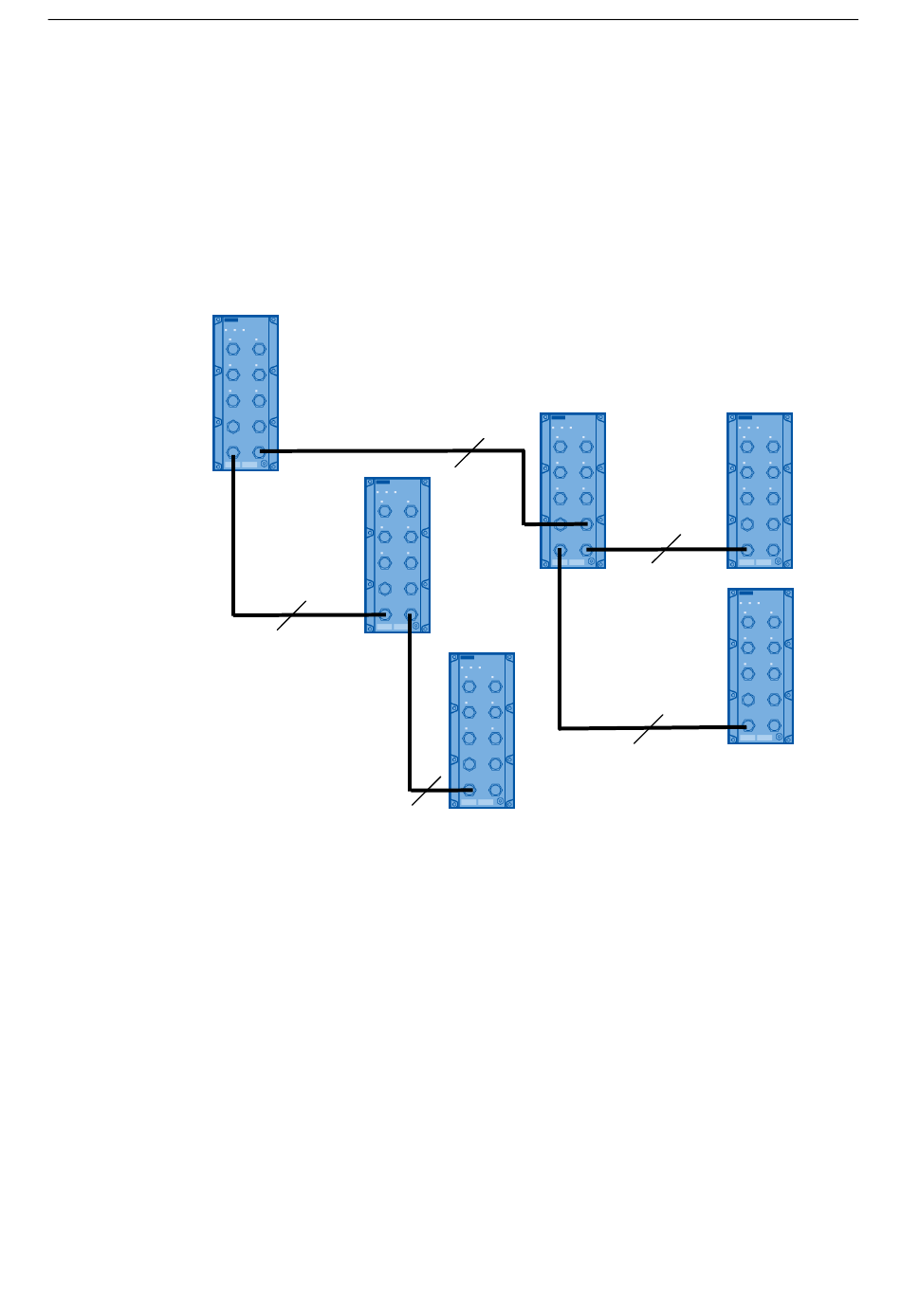

Bild 4 Beispiel für Baumtopologie mit IFNs
3.2 Linientopologien
Die Linientopologie ermöglicht den Aufbau von vernetzten Systemen, indem an jeden
Busteilnehmer ein weiterer Busteilnehmer angeschlossen wird. Die maximale Anzahl der
Punkt zu Punkt Verbindungen von einem Busteilnehmer zu einem beliebigen anderen ist
beim IEEE1394 Bus auf 15 begrenzt - d.h. es dürfen nicht mehr als 16 Geräte in Reihe
(Linientopologie) geschaltet sein.
Da die Anzahl der Geräte in einem Messsystem nur in wenigen Fällen 16 Geräte über-
schreitet, ist dieses die vorrangig verwendete Topologie.
SIPLUS CMS4000 Kabel
Betriebsanleitung, 06/2010, A5E02298098A-01
Linie 1
Linie 2
IFN/IFN-Kabel
Interface Node (IFN)
Linie 1.1
Linie 1.2
