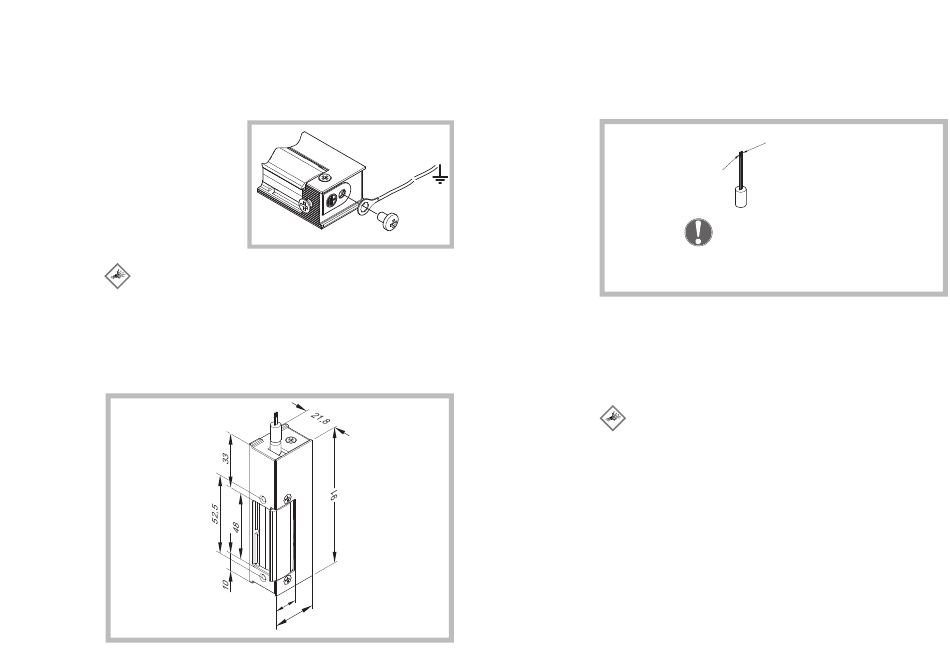

Erdung
Schließen Sie am Türöffner
der vorgesehenen Erdungsklemme
eine Erdungsleitung an.
Typ: J-Y(St)Y, grün/gelb
Adern-Ø min. 0,8 mm.
Verbinden Sie die Erdungsleitung
am bauseitigen Erdungsanschluss.
Montage
Gefahr
Explosionsgefahr durch mechanisch erzeugte Funken
1.
Bei der Installation, insbesondere beim Fräsen, Schleifen, Bohren, Feilen etc.
kann es zu Funkenbildung kommen.
Installieren und montieren Sie den Türöffner ausschließlich in
nicht explosionsfähiger Atmosphäre.
2.
Alle Komponenten aus Aluminium müssen nach der Montage verkleidet
und nicht mehr zugänglich sein.
, 5
1 4
, 8
2 7
Elektrischer
Anschluss
schwarz (-)
Energieversorgung
Der Türöffner darf nur mit folgender Stromversorgung betrieben werden:
Fa. Stahl: Typ 9143/10-156-160-20S.
Art.-Nr. effeff: EX1003-15----00.
Stellen Sie die Ausgangsspannung der Energieversorgung auf 15,6 V ein.
Wartung und Pflege
Den Türöffner müssen Sie regelmäßig warten und pflegen.
Gefahr
Explosionsgefahr durch mechanisch erzeugte Funken
Bei der Wartung und Pflege kann es zu Funkenbildung kommen.
Warten und pflegen Sie den Türöffner ausschließlich in nicht explosionsfähiger Atmosphäre.
Legen Sie je nach Beanspruchung und Staubbelastung einen ausreichenden Wartungs/
intervall fest.
Die Wartung muss umfassen:
-
Korrekte Funktion prüfen.
-
Gesamten Türöffner mit einem feuchten Tuch reinigen.
-
Staubablagerungen entfernen.
rot (+)
Polarität beachten!
Maximale Leitungslänge
der Anschlussleitung:
bis zu 25 m
