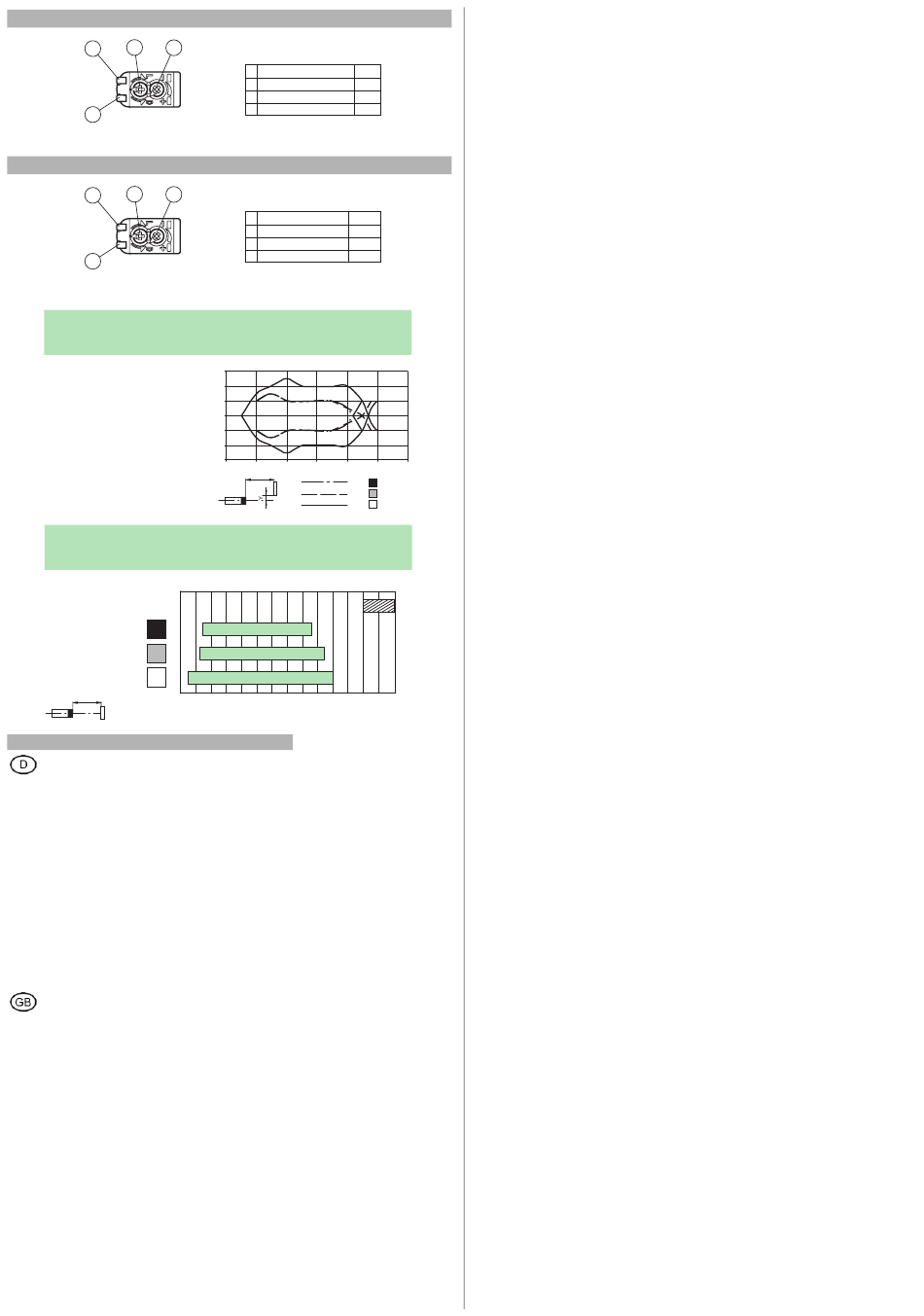

Pepperl+Fuchs ML100-8-H-100-RT/95/102 Kurzanleitung Seite 2

Anzeigen/Bedienelemente
1 2
4
3
Indicators/operating means
1 2
4
3
Charakteristische Ansprechkurve
Courbe de response caractéristique
Curve di risposta caratteristica
Möglicher Abstand (Versatz) zwischen
optischer Achse und Referenzobjekt.
Permissible distance (offset) between
optical axis and reference target.
Ecart possible entre l'axe optique et la
cible de référence.
Desplazamiento entre el eje óptico y
objeto de referencia.
Distanza possibile (sfalsato) tra l'asse
ottico e l'ogetto di riferimento.
Tastbereiche
Detection ranges
Distanzas utiles
Reflexion/Reflection
Réflexion/Reflexión
Riflesso
AL
X 0
Beschreibung/Desciption
Bestimmungsgemäße Verwendung:
Ein Reflexions-Lichttaster enthält Sender und Empfänger in einem Gehäuse. Das Licht des Senders wird
vom erfassten Objekt reflektiert und zum Empfänger zurückgestrahlt und dort ausgewertet. Die Tastwei-
ten sind von der Objektfarbe abhängig. Bei dunklen oder sehr kleinen Objekten reduziert sich die Tastwei-
te.
Montagehinweise:
Die Sensoren können über Durchgangsbohrungen direkt befestigt werden oder über einen Haltewinkel
(nicht im Lieferumfang enthalten).
Die Untergrundfläche muss plan sein, um Gehäuseverzug beim Festziehen zu vermeiden. Es empfiehlt
sich, die Mutter und Schraube mit Federscheiben zu sichern, um einer Dejustierung des Sensors vorzu-
beugen.
Justierung:
Das zu erfassende Objekt in den Strahlengang positionieren. Lichtfleck auf das Objekt ausrichten. Wird
das Objekt erfasst, leuchtet die gelbe LED.
Reinigung:
Wir empfehlen in regelmäßigen Abständen die Optikfläche zu reinigen und Verschraubungen, sowie die
elektrischen Verbindungen zu überprüfen.
Conventional use:
The diffuse mode sensor contains the emitter and receiver in a single housing. The light from transmitter
is beamed back from the recorded object is evaluated by the receiver. The detection range depends on
the object colour. With dark or very small objects the detection range reduces.
Mounting instructions:
The sensor can be fastened over the through-holes directly or with a support angle (not included in scope
of supply).
The base surface must be flat to avoid distorting the housing during mounting. It is advisable to secure the
bolts and screws with washers so that the sensor does not become misaligned.
Instructions for adjustment:
Position the object into the light beam. Position light spot on object. If the objects is detected, the yellow
LED is illuminated.
lustration:
We recommend that you clean the lens and check the electrical connections and screw connections at re-
gular intervals.
1 Hell-Dunkel-Umschalter
2 Empfindlichkeitseinsteller
3 Signalanzeige gelb
4 Betriebsanzeige grün
1 Light-Dark-switching
2 Sensitivity adjuster
3 Signal display yellow
4 Operating display green
Characteristic response curve
Curva de respuesta característica
Y [mm]
3
2
1
0
-1
-2
-3
0 20 40 60 80
X
6 %
18 %
90 %
Rangos de detección
Domaines de detection
10 20 30 40 50 60 70 80 90 100 110 120 130 140
100 120
X [mm]
X [mm]
