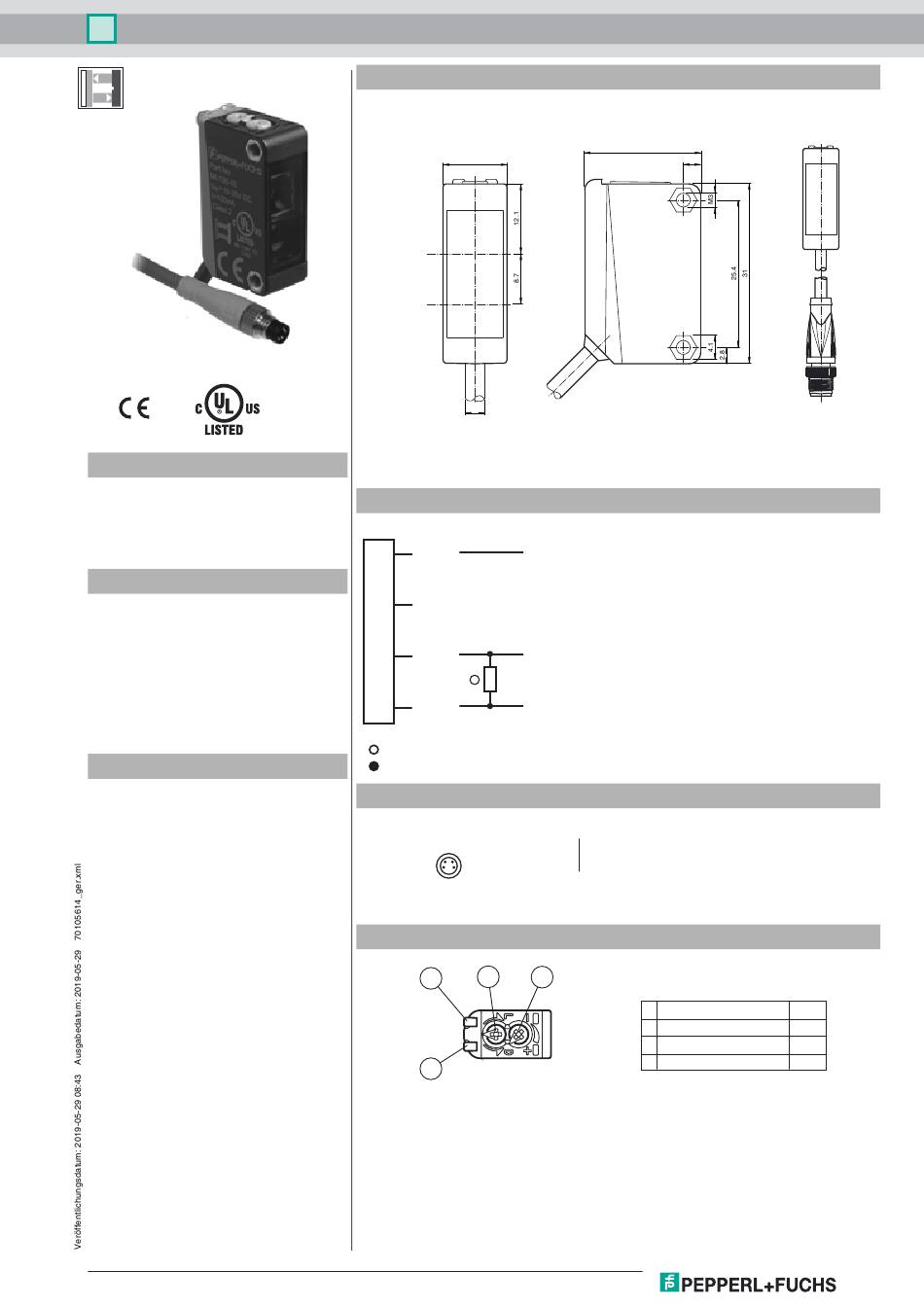

Pepperl+Fuchs ML100-8-H-100-RT/103/115a Kurzanleitung

Reflexionslichttaster mit einstellbarer Hintergrundausblendung
Bestellbezeichnung
ML100-8-H-100-RT/103/115a
Reflexionslichttaster HGA
mit 300 mm Festkabel und Kabelstecker
M8 x 1, 4-polig
Merkmale
• Miniatur-Bauform
• Kleiner, scharfer Lichtfleck
• Anpassbar an die Applikation durch
einstellbare Tastweite
• Präzise Objekterkennung nahezu
unabhängig von dessen Farbe
• Vollmetall-Gewinde-Befestigung
Produktinformation
Die Serie ML100 ist durch ihr
Miniaturgehäuse mit integrierten Vollmetall-
Gewindebuchsen gekennzeichnet. Alle
optischen Varianten sind mit einer roten
Sender LED ausgestattet. Dadurch werden
Montage und Inbetriebnahme optimal
vereinfacht. Die Schaltzustände sind durch
die hervorgehobenen LEDs aus allen
Richtungen sehr gut sichtbar.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Abmessungen
11
Empfänger
Sender
ø 3.5
Elektrischer Anschluss
Option: 103
+UB
1
2
n.c.
3 0 V
Q
4
= Hellschaltung
= Dunkelschaltung
Pinbelegung
2 4
1 3
Anzeigen/Bedienelemente
1 2
4
3
Deutschland: +49 621 776 1111 Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
ML100-8-H-100-RT/103/115a
20
3
Adernfarben gemäß EN 60947-5-2
1 BN (braun)
2 WH (weiß)
3 BU (blau)
4 BK (schwarz)
1 Hell-Dunkel-Umschalter
2 Empfindlichkeitseinsteller
3 Signalanzeige
4 Betriebsanzeige
gelb
grün
1
