Anschluss an den Computer
Das SD EVENT CONTROL LIGHT arbeitet bei der Program-
mierung mit Wings Platinum Version 1.13 oder höher zusam-

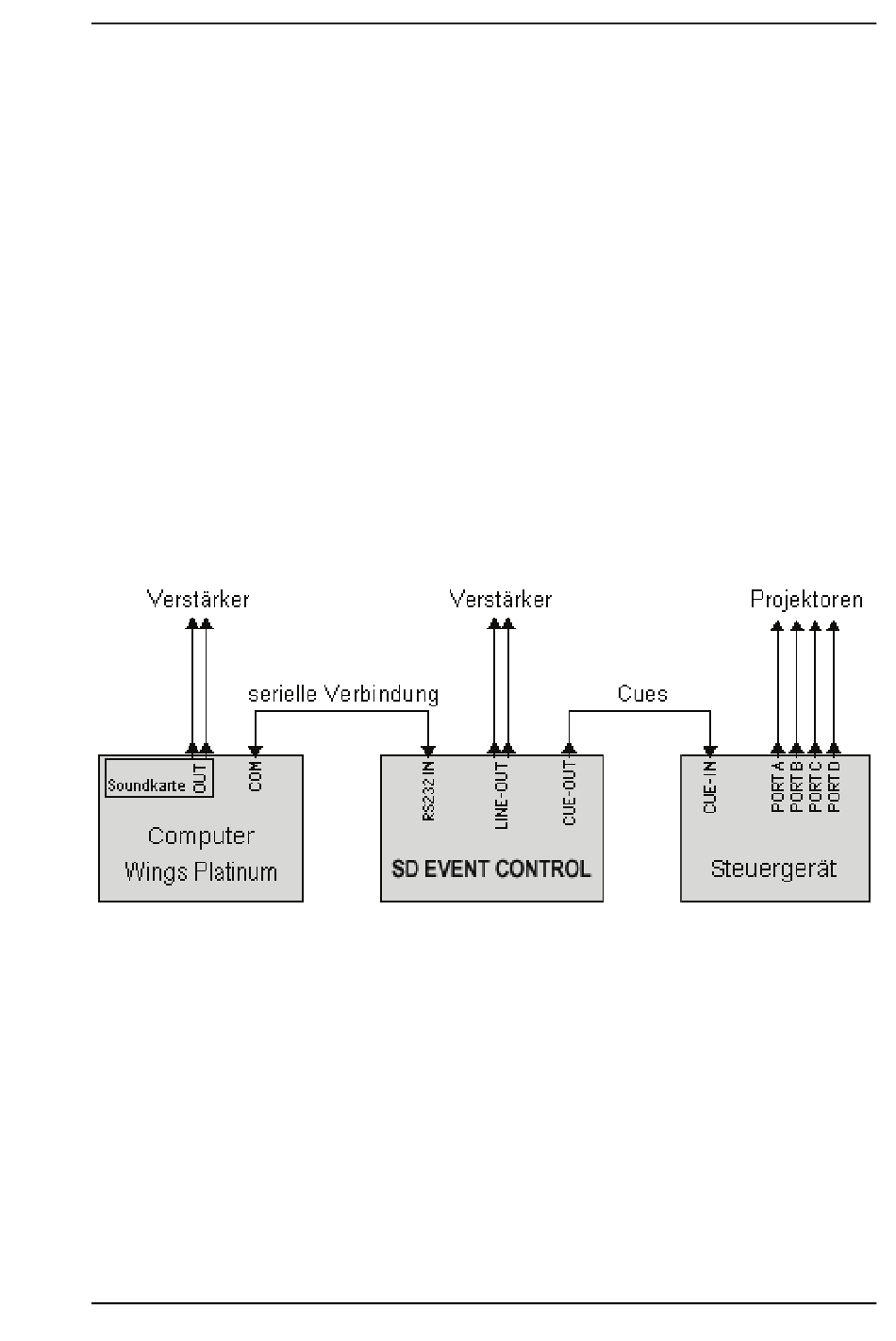

men. Es ist das Bindeglied zwischen Computer und Projekto-
ren. Die Kommunikation zum Computer geschieht über eine
serielle Verbindung.
1. Schließen Sie zunächst bei abgeschalteten Geräten die
RS232-IN-Buchse des SD EVENT CONTROL LIGHT an
eine serielle Schnittstelle (Com 1....4) Ihres Computers an.
Verwenden Sie hierfür unbedingt das beiliegende Kabel
STK-C010, um eventuelle Probleme durch Masseschleifen
und Fremdspannungen zu vermeiden.
2. Schalten Sie nun den Computer und das SD EVENT
CONTROL LIGHT ein.
3. Starten Sie Wings Platinum und laden Sie ein Projekt oder
erstellen Sie eines mit Hilfe des Projekt-Assistenten. Wich-
tig ist, dass Sie dabei Typ und Anzahl der Projektoren so-
wie den Geräte-Port „Stumpfl DLC" und die verwendete
Schnittstelle angeben.
SD EVENT CONTROL LIGHT
Programmieren einer Diaschau • 17
