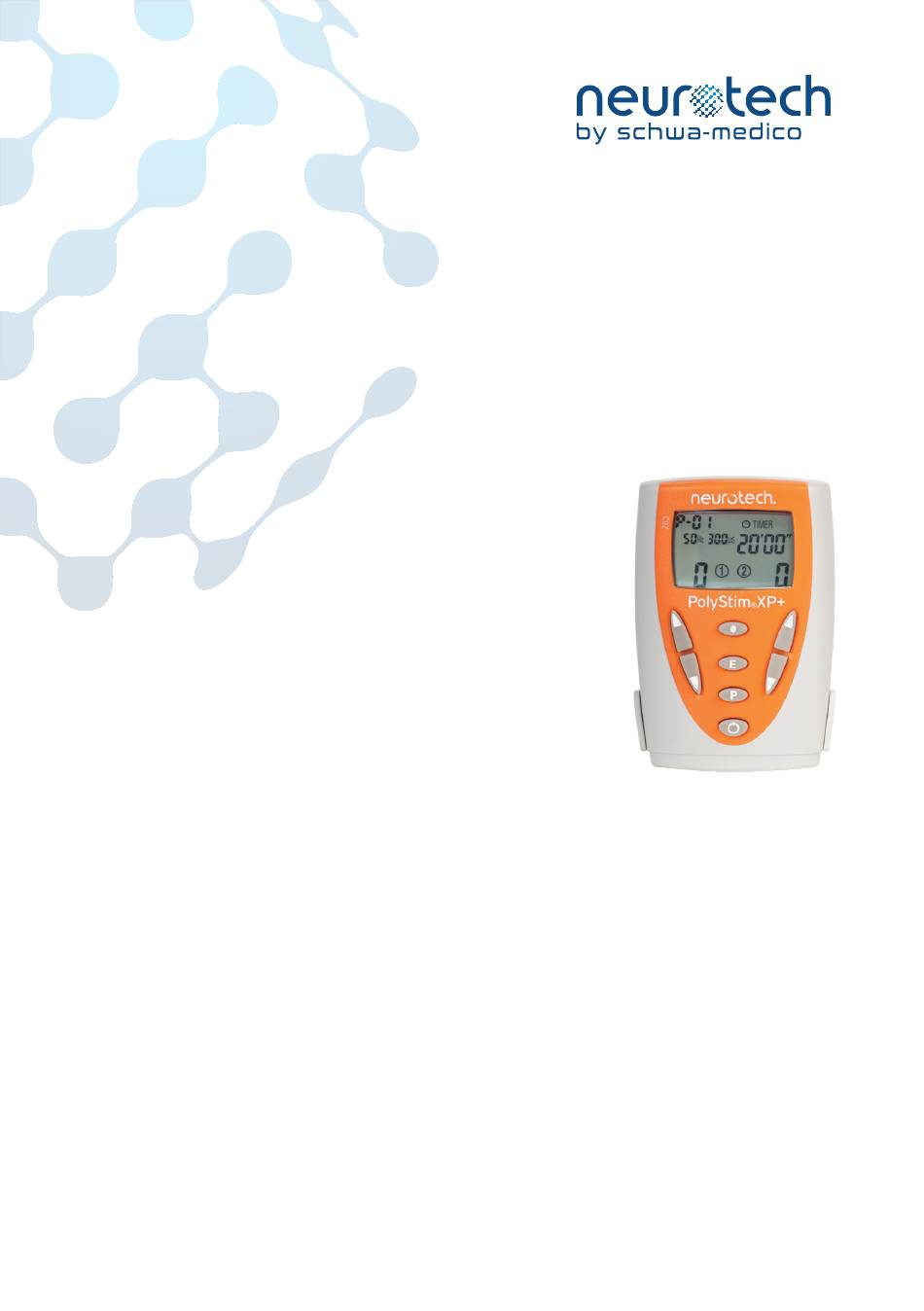

- Seite 1 PolyStim XP+ Transkutaner Zweikanal- Nerven- und Muskel-Stimulator Gebrauchsanweisung REF 10001749 V08 Stand: 2023-08-23...
- Seite 2 GEBRAUCHSANWEISUNG - PolyStim ®...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Informationen 1.1 Begrifflichkeiten 1.2 Zweckbestimmung 1.3 Indikationen Anwender 1.5 Häufigkeit Zielgruppe Sicherheitshinweise 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezielle Hinweise zu den Muskelstimulationsprogrammen (Progr. 1, 2, 3, 4, 8) 1.7.3 Spezielle Hinweise zur Vermeidung von körperlichen Überlastungsreaktionen durch Muskelstimulation (Progr. 1, 2, 3, 4, 8) Gegenanzeigen 1.8.1 Allgemeine Gegenanzeigen (Kontraindikationen) 1.8.2 Spezielle Gegenanzeigen bei Schwangeren 1.8.3 Gegenanzeigen bei Anwendung von Muskelstimulation (Progr. 1, 2, 3, 4, 8) 1.9 Nebenwirkungen 1.9.1 Mögliche Nebenwirkungen durch Nervenstimulation 1.9.2 Mögliche Nebenwirkungen durch Muskelstimulation (Progr. 1, 2, 3, 4, 8) Bedienung 2.1 Einfache Kurzanleitung für die Selbstanwendung von TENS Anwendung des PolyStim ®... - Seite 4 GEBRAUCHSANWEISUNG - PolyStim ® Einschalten 4.5 Modus „Bereit“ Ausschalten 4.7 Modus „Therapie“ 4.8 Modus „Editieren“ 4.9 Modus „Datum/Uhrzeit“ 4.10 Modus „Speicherabfrage“ Technische Informationen 5.1 Bildzeichen 5.2 Technische Daten 5.3 Ausgangsimpulse 5.4 Batteriewechsel 5.5 Entsorgung 5.5.1 Batterierücknahme und Entsorgung 5.5.2 Geräterücknahme und Entsorgung 5.6 Klassifizierung 5.7 Meldepflicht 5.8 Gewährleistung und Garantie 5.9 Pflege und Reinigung 5.10 Kombination 5.11 Sicherheitstechnische Kontrollen (§ 11 MPBetreibV) Lieferumfang...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen Begrifflichkeiten In dieser Gebrauchsanweisung ist mit „Patient“ eine Person (männlich, weiblich oder divers) gemeint, an der das PolyStim XP+ angewendet wird. Die Bezeichnung trifft auch zu, wenn ® das Gerät von einer anderen Person als dem Patienten selbst bedient wird sowie ungeach- tet dessen, ob die Anwendung des PolyStim XP+ im konkreten Fall medizinisch notwendig ®... -
Seite 6: Anwender
GEBRAUCHSANWEISUNG - PolyStim ® Anwender Die Behandlung mit dem PolyStim XP+ kann nach Einweisung im klinischen oder häus- ® lichen Umfeld durch Anwender und Patienten erfolgen. Häufigkeit Die Behandlung kann mehrmals täglich und als Langzeittherapie erfolgen. Zielgruppe Die Behandlung mit dem PolyStim XP+ kann bei allen Personen erfolgen, die unter Be- ®... - Seite 7 Halten Sie Wasser oder andere Flüssigkeiten vom Produkt fern, da sonst unkontrollierte Stromflüsse auftreten können, Stromschläge möglich sind und das Gerät beschädigt wer- den würde. Das Produkt darf nur mit Originalzubehör benutzt werden. Die Verwendung von anderem Zubehör (insb. bei Elektroden mit einer kleineren Elektrodenfläche als 2 cm ) kann zu einer fehlerhaften Betriebsweise führen.
-
Seite 8: Spezielle Hinweise Zu Den Muskelstimulationsprogrammen (Progr. 1, 2, 3, 4, 8)
GEBRAUCHSANWEISUNG - PolyStim ® schen den Elektroden mindestens 2 cm beträgt. Ansonsten können zu hohe Stromdichten entstehen und es kann somit zu schmerzhaften Läsionen auf der Haut kommen. 7. Vorsicht: Bei Patienten mit Metallimplantaten, die Empfindungsstörungen im Bereich des Metalls haben, ist bei einer Stimulation und Elektrodenanlage in diesem Bereich eine besondere Vorsicht geboten. -
Seite 9: Spezielle Hinweise Zur Vermeidung Von Körperlichen Überlastungsreaktionen Durch Muskelstimulation (Progr. 1, 2, 3, 4, 8)
ne wie die Nieren, Leber und Herz geschädigt werden. Diese Gefahr besteht auch bei der elektrischen Muskelstimulation, da sie ein intensives Muskeltraining darstellen kann. Die Muskulatur kann, insbesondere bei den ersten Behandlungssitzungen, schnell an ihre Be- lastungsgrenze kommen. Damit verbunden ist die Gefahr einer muskulären Überlastung, die auch bei gesunden und trainierten Patienten auftreten kann. -
Seite 10: Gegenanzeigen
GEBRAUCHSANWEISUNG - PolyStim ® Therapieren Sie nicht auf nüchternen Magen, sondern nehmen Sie 1-2 Stunden vor der Be- handlung eine kleine Mahlzeit zu sich, um einen Blutzuckerabfall zu vermeiden. Nach jeder Behandlung bei Muskelstimulation Stärkere Muskelschmerzen nach der Behandlung sind ein Zeichen einer Überlastung und sollten zur Verminderung der Behandlungsintensität und der -häufigkeit führen. -
Seite 11: 1.8.2 Spezielle Gegenanzeigen Bei Schwangeren
• Anfallsleiden (Epilepsie) • Hauterkrankungen (z. B. Wunden, Ekzeme, Bestrahlungsschäden) im Anwendungsbereich der Elektroden • bösartigen (malignen) Erkrankungen im Stimulationsbereich • erregerbedingten Infektionen (z.B. Tuberkulose, Osteomyelitis) im Stimulationsbereich • Venenentzündung und Blutgerinnsel (Thrombophlebitis und Thrombose) im Stimula- tionsbereich • erhöhter Blutungsneigung durch Erkrankung oder Medikamente, oder mit frischen Blu- tungen im Stimulationsbereich 1.8.2 Spezielle Gegenanzeigen bei Schwangeren •... -
Seite 12: Mögliche Nebenwirkungen Durch Nervenstimulation
GEBRAUCHSANWEISUNG - PolyStim ® 1.9.1 Mögliche Nebenwirkungen durch Nervenstimulation • Schmerzverstärkung: Bei zu starker und ausgedehnter Anwendung kann eine Verstär- kung der Schmerzen eintreten. Um eine Schmerzverstärkung zu vermeiden, sollte vor allem in den ersten Behandlungen mit eher schwacher Stromstärke und nicht über 30 Minuten oder ggf. -
Seite 13: Bedienung
Bedienung Einfache Kurzanleitung für die Selbstanwendung von TENS Hautstellen für die Elektrodenanlage überprüfen und ggf. reinigen. Halten Sie die entspre- chenden Hautstellen generell trocken, insbesondere frei von Öl und Creme. Elektrodenkabel mit den Elektroden verbinden. Rote und weiße Stecker haben keine Bedeu- tung für Sie, sondern nur für Therapeuten und spezielle Anwendungen. -
Seite 14: Anwendung Des Polystim ® Xp
GEBRAUCHSANWEISUNG - PolyStim ® Anwendung des PolyStim ® Elektrodenanlage Kurzgebrauchsanweisung Starten der Stimulation Elektroden mit dem Gerät verbinden, aufkleben und das Gerät mit der -Taste einschal- ten. Ein Signalton zeigt den Modus „Bereit“ an. Durch wiederholtes Drücken der -Taste das gewünschte Programm auswählen. Erhöhung der Intensität mit der -Taste des jeweiligen Kanals bis zum gewünschten Wert. -
Seite 15: Beispiele Zur Elektrodenanlage
Beispiele zur Elektrodenanlage Musculus Quadriceps Musculus biceps femoris Untere Rückenmuskulatur Musculus tibialis anterior Hand-Fingerstrecker Indikationsbeispiele Progr.-Nr. Indikationsbeispiele Generelles Muskelstimulationsprogramm zum Kraftaufbau Muskelstimulationsprogramm zum Kraftaufbau bei trainierter Muskulatur Programm zum Muskelaufbau, Alternative zu Programm 1 Generelles Muskelstimulationsprogramm zur Muskellockerung und zum Kondi- tionsaufbau Programm zur Muskellockerung, Alternative zu Programm 4 Generelles Programm zur Schmerztherapie Programm zur Schmerztherapie, Alternative zu Programm 6 Muskelstimulationsprogramm zum Kraftaufbau bei trainierter Muskulatur, Alternative zu Programm 2 Editierbares Programm zur eigenen Parameterwahl... -
Seite 16: Programmübersicht
GEBRAUCHSANWEISUNG - PolyStim ® Programmübersicht Progr.- Frequenz Impuls- Behandlungs- Beschreibung (Hz) dauer (µs) dauer (min) Anstieg: 1,5 s, Arbeitsphase 9 s, Abstieg: 1,5 s, Pause 18 s Anstieg: 1 s, Arbeitsphase 4 s, Abstieg: 1 s, Pause 9 s Anstieg: 1 s, Arbeitsphase 4 s, Abstieg: 1 s, Pause 9 s Anstieg: 1 s, Arbeitsphase 4 s, Abstieg: 1 s, Pause 9 s 4 µ 99 Offen Die Frequenz ändert sich kontinuierlich zwischen 4 und 99 Hz, Modulationsdauer 3,5 s 100 / 2 150 / 200 30 (10-90) Das Gerät wechselt kontinuierlich zwischen Phase 1 und Phase 2. Phase 1: 150 µs, 100 Hz (3 s) Phase 2: 200 µs, 2 Hz (3 s) 2 µ 80 200 µ 100 30 (10-90) Die Frequenz wird kontinuierlich innerhalb der angegebenen Parameter verändert. Die... -
Seite 17: Bedienung Des Geräts
Bedienung des Geräts Bedienelemente Das PolyStim XP+ wurde zur Stimulation von Nerven und Muskeln am Menschen konzi- ® piert. Über die Tasten lassen sich alle Einstellungen vornehmen. In der LCD-Anzeige werden die unterschiedlichen Betriebszustände dargestellt. Bedienfeld / Tastatur Triggerfunktion Editiermodus Programmwahltaste Ein- bzw. -
Seite 18: Inbetriebnahme
GEBRAUCHSANWEISUNG - PolyStim ® Inbetriebnahme Vor der Inbetriebnahme des Geräts sind die mitgelieferten Batterien in das Batteriefach ein- zulegen (siehe auch Abschnitt „Batteriewechsel“). Anschluss von Kabeln und Elektroden Das Gerät verfügt über zwei Kanäle, die Sie unabhängig voneinander einstellen können. Wahlweise können Sie auch nur einen der beiden Kanäle nutzen. -
Seite 19: Ausschalten
Geräts nicht versehentlich geändert wird. Durch erneutes gleichzeitiges Betätigen der linken - und -Taste werden die Programmwahlfunktion der -Taste und die Edi- tierfunktion für Programmparameter wieder freigegeben. 13. Signalgeber aus- und einschalten: Drücken Sie gleichzeitig die -Taste und die rechte -Taste. -
Seite 20: Modus „Datum/Uhrzeit
GEBRAUCHSANWEISUNG - PolyStim ® In Programm 9 gelangt man durch Betätigen der -Taste in den Einstellungsmodus für die Therapiefrequenz. Die Therapiefrequenz blinkt. Durch Betätigen der linken -Taste erhöht sich die Therapiefrequenz um jeweils ein Hertz (max. 120 Hz). Durch Betätigen der linken -Taste verringert sich die Therapiefrequenz um jeweils ein Hertz (min. -
Seite 21: Technische Informationen
rechten -Taste gelangt man zu den Betriebsparametern der vorherigen Therapiesitzung (bis zur ersten des jeweiligen Tages). Durch Betätigung der rechten -Taste gelangt man zu den Betriebsparametern der nächsten Therapiesitzung (bis zur letzten des jeweiligen Tages). Durch Betätigen und Halten der -Taste für fünf Sekunden wird der Speicher gelöscht. -
Seite 22: Technische Daten
GEBRAUCHSANWEISUNG - PolyStim ® Mit der Anbringung der CE-Kennzeichnung erklärt der Hersteller, dass das Pro- dukt alle zutreffenden Anforderungen der zu berücksichtigenden EG-Richtlinien erfüllt und ein für das Produkt vorgeschriebenes Konformitätsbewertungsver- fahren erfolgreich abgeschlossen wurde. Die Kennnummer der bei der Durch- führung des Konformitätsbewertungsverfahrens beteiligten Benannten Stelle ist nach der CE-Kennzeichnung angegeben. -
Seite 23: Ausgangsimpulse
Ausgangsimpulse An Last 1 kΩ An Last ANSI/AAMI-Standard Strom, Spannung Spannung Zeit Zeit Strom Änderung des Ausgangsstromes in Abhängigkeit vom Lastwiderstand Strom I Zeit Widerstand RL Ω 1000 1500 2000 2500 Batteriewechsel Die Spannung der Batterien wird durch das Gerät überwacht. Sinkt diese unter 4,0 V, so erscheint das Batteriesymbol in der LCD-Anzeige. -
Seite 24: 5.5.2 Geräterücknahme Und Entsorgung
Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben: schwa-medico GmbH, Dreieiche 7, 35630 Ehringshausen. Mit welchen Symbolen schadstoffhaltige Batterien gekennzeichnet sind, entnehmen Sie bit- te der folgenden Abbildung: Batterie enthält mehr als 0,002 Masseprozent Cadmium... -
Seite 25: Meldepflicht
Meldepflicht Jeder schwerwiegende Zwischenfall, der im Zusammenhang mit diesem Produkt auftritt, ist dem Hersteller und der zuständigen Behörde des Mitgliedsstaates, in dem der Anwender und/oder Patient niedergelassen ist, zu melden. Gewährleistung und Garantie Es gelten die gesetzlichen Gewährleistungsrechte gemäß BGB. Die Garantie gilt nicht: •... -
Seite 26: Lieferumfang
GEBRAUCHSANWEISUNG - PolyStim ® Lieferumfang Art.-Nr. Artikel Menge 10003607 PolyStim ® 10002263 104741 Kabel Typ 7 (VPE: 2 Stück) 1 VPE 10005275 283600 Selbstklebeelektroden 50x90mm (VPE: 2 Stück) 1 VPE oder nach Verordnung 10000610 604000 1,5V Batterie LR03 Micro (AAA) (VPE: 4 Stück) 1 VPE 10001749 451600-0484 Gebrauchsanweisung... -
Seite 27: Problembehebung
Problembehebung Bitte kontaktieren Sie den Hersteller oder den Händler, wenn Sie Hilfe bei der Inbetrieb- nahme, Benutzung oder Wartung des Gerätes benötigen oder wenn Sie einen unerwarteten Betrieb oder ein Vorkommnis zu berichten haben. Problem Mögliche Ursache Lösungsvorschlag Das Gerät lässt Die Batterien oder die Akkus Legen Sie die Batterien oder die sich nicht ein- wurden nicht oder falsch ein-... - Seite 28 GEBRAUCHSANWEISUNG - PolyStim ®...
-
Seite 29: Medizinproduktebuch (§ 12 Mpbetreibv)
Medizinproduktebuch (§ 12 MPBetreibV) GERÄTESTAMMDATEN (nach § 13 MPBetreibV) Geräteart: Gerät zur Stimulation von Nerven und Muskeln PolyStim Gerätebezeichnung: ® Klassifizierung: CE-Kennzeichnung: Seriennummer: Hersteller: Pierenkemper GmbH, Am Geiersberg 6, 35630 Ehringshausen Vertrieb: neurotech GmbH, Wetzlarer Straße 41–43, 35630 Ehringshausen Anschaffungsjahr: Standort/Betreiber: Inventar-Nr.: Sicherheitstechnische Kontrollfrist: 24 Monate ERSTWERTE Impulsbreite (max.): 300 μs Frequenz (max.): 120 Hz Ausgangsstrom Kanal 1 (max.): 75 mA an Last 1 kΩ reell Ausgangsstrom Kanal 2 (max.): 75 mA an Last 1 kΩ reell Alle angegebenen Werte im ± 15 % Toleranzbereich: FUNKTIONSPRÜFUNG (nach § 10 Abs. 1 MPBetreibV) Datum Name der prüfenden Person Unterschrift EINWEISUNG (nach § 10 Abs. 1 MPBetreibV) Verantwortlicher... - Seite 30 GEBRAUCHSANWEISUNG - PolyStim ® PERSONAL (nach § 10 Abs. 1 MPBetreibV) Datum Einweiser Name der eingewiesenen Person Unterschrift SICHERHEITSTECHNISCHE KONTROLLEN (nach § 11 MPBetreibV) Datum Durchgeführt durch (Person/Firma) Ergebnis Unterschrift INSTANDHALTUNGSMASSNAHMEN (nach § 7 MPBetreibV) Datum Durchgeführt durch (Person/Firma) Kurzbeschreibung der Maßnahmen FUNKTIONSSTÖRUNGEN (nach § 12 Abs. 2, Nr. 5 MPBetreibV) Datum Beschreibung und Art der Folgen...
- Seite 32 GmbH ® Wetzlarer Str. 41 - 43 35630 Ehringshausen - Deutschland T +49 (0) 64 43 83 33 - 444 customerservice@schwa-medico.de www.neurotech-gmbh.de 0482 Pierenkemper GmbH C Am Geiersberg 6 35630 Ehringshausen - Deutschland © 2023 neurotech GmbH ® www.pierenkemper.eu Irrtümer und Änderungen vorbehalten.
