Durchflussmessgerät Proline Prosonic Flow G

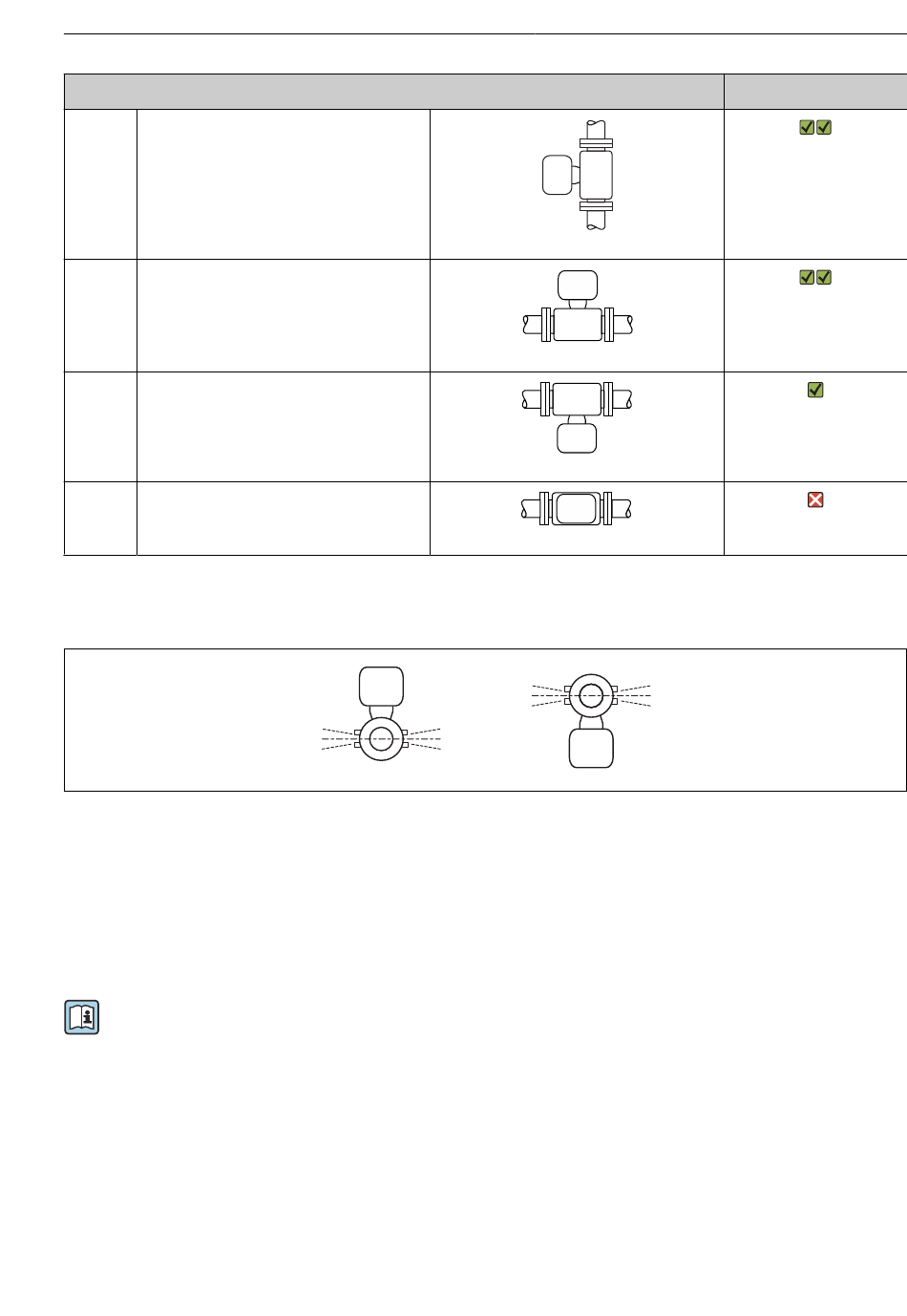

A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Die horizontale Ausrichtung der Wandler darf nur um max. ±5° abweichen, insbesondere wenn eine Flüssigkeit
im Messstoff vorhanden ist (nasses Gas).
Ein- und Auslaufstrecken
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken,
Bögen, Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der auf-
geführten minimalen Ein- und Auslaufstrecken bei optimaler Sensorkonfiguration die spezifi-
zierte Messgenauigkeit des Messgeräts erreicht.
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
Endress+Hauser
Einbaulage
1)
1)
0°
0°
–5°
+5°
Kompaktausführung
A0015545
A0015589
A0015590
A0015592
–5°
+5°
Montage
A0037650
