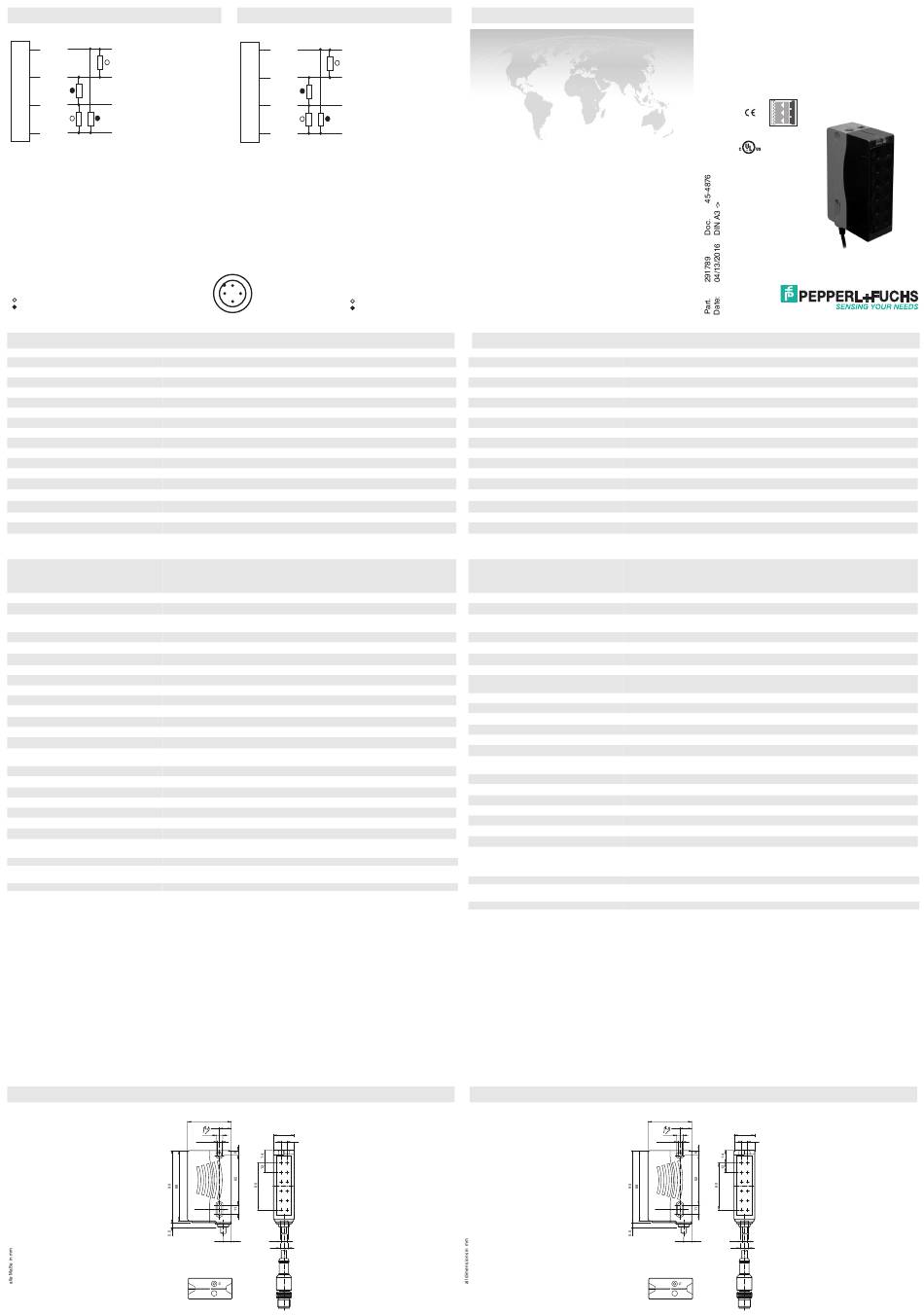

Pepperl+Fuchs RLG28-55-7226 Kurzanleitung

Elektrischer Anschluss
Option:
1 +UB
2 Q2
3
0 V
4 Q1
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 0,6 m
Reflektorabstand 0,15 ... 0,6 m
Grenzreichweite 1 m
Erfassungsbereich typisch 60 mm , Objekt muss Reflektor in einer Dimension komplett abdecken
Referenzobjekt Reflektor H50x100 , Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht , 625 nm
Polarisationsfilter ja
Strahlanzahl 6
Öffnungswinkel +/- 2,5 °
Fremdlichtgrenze 5000 Lux
Auflösung 12 mm
Kenndaten funktionale Sicherheit
MTTF 310 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on
Unterspannungsanzeige: LED grün pulsierend (ca. 0,8 Hz)
Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige 2 LEDs gelb, leuchten bei freiem Lichtstrahl, blinken bei Unterschreiten der Funktions-
reserve, aus bei Strahlunterbrechung.
Teach-In : LEDs gelb/grün; gleichphasiges Blinken; 2,5 Hz
Bedienelemente Teach-In-Taste
Elektrische Daten
Betriebsspannung U 12 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I max. 50 mA
0
Ausgang
Schaltungsart hell-/dunkelschaltend
Signalausgang 2 Gegentaktausgänge, antivalent, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 2,5 V DC
d
Schaltfrequenz f 230 Hz
Ansprechzeit 1 ms
Umgebungsbedingungen
Umgebungstemperatur -10 ... 40 °C (14 ... 104 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Festkabel 300 mm mit Stecker M12 x 1, 4-polig
Material
Kunststoff ABS
Gehäuse
Kunststoffscheibe
Lichtaustritt
Masse 100 g
Normen- und Richtlinienkonformität
Richtlinienkonformität
EMV-Richtlinie 2004/108/EG EN 60947-5-2:2007/A1:2012
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Class 2 Power Source
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
Option:
1
+UB
2 Q2
3 0 V
4 Q1
1
2 4
= Light on
= Dark on
3
54.4
14.8
8 25.8
10.5
ø 5.2 -0.2
5.2 -0.2
10 ø 6.5
9.8
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 0.6 m
Reflector distance 0.15 ... 0.6 m
Threshold detection range 1 m
Sensing range typical 60 mm , Object has to cover the refelector completely in one dimension
Reference target Reflector H50x100 , H85-2 reflector
Light source LED
Light type modulated visible red light , 625 nm
Polarization filter yes
Number of beams 6
Angle of divergence +/- 2.5 °
Ambient light limit 5000 Lux
Resolution 12 mm
Functional safety related parameters
MTTF 310 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green, statically lit Power on
Undervoltage indicator: Green LED, pulsing (approx. 0.8 Hz)
short-circuit : LED green flashing (approx. 4 Hz)
Function indicator 2 LEDs yellow, light up when light beam is free, flash when falling short of the stability
control, off when light beam is interrupted
Teach-In : LED yellow/green; equiphase flashing; 2,5 Hz
Control elements Teach-In key
Electrical specifications
Operating voltage U 12 ... 30 V DC
B
Ripple max. 10 %
No-load supply current I max. 50 mA
0
Output
Switching type light/dark on
Signal output 2 push-pull (4 in 1) outputs, complementary, short-circuit proof, reverse polarity pro-
tected
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 2.5 V DC
d
Switching frequency f 230 Hz
Response time 1 ms
Ambient conditions
Ambient temperature -10 ... 40 °C (14 ... 104 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Degree of protection IP67
Connection 300 mm fixed cable with M12 x 1, 4-pin connector
Material
Plastic ABS
Housing
Plastic pane
Optical face
Mass 100 g
Compliance with standards and direc-
tives
Directive conformity
EMC Directive 2004/108/EC EN 60947-5-2:2007/A1:2012
Approvals and certificates
UL approval cULus Listed, Class 2 Power Source
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Flächen-Lichtschranke
mit Gerätestecker M12 x 1, 4-polig
Retroreflective area sensor
with 4-pin, M12 x 1 connector
RLG28-55-7226
54.4
14.8
8 25.8
10.5
ø 5.2 -0.2
5.2 -0.2
10 ø 6.5
9.8
