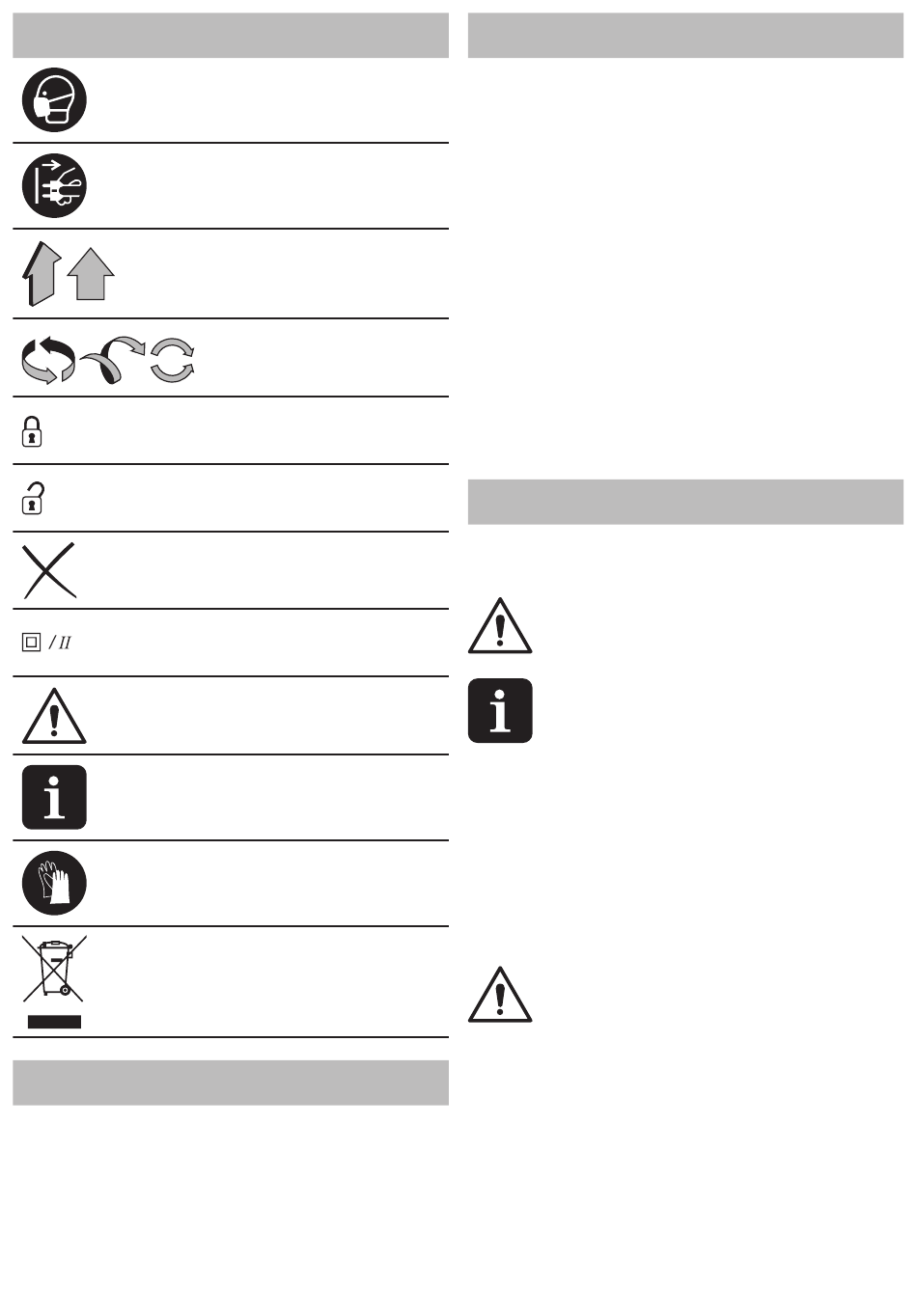

Símbolo
Designação da ferramenta eléctrica
Esta ferramenta eléctrica foi criada para cortar metais
(e outros materiais) a seco e para os lixar�
A área para aplicação da ferramenta pode ser au-
mentada devido à utilização de acessórios adicio-
nais�
Existe a possibilidade de uma instalação estacionária
da ferramenta (através da utilização de acessórios es-
peciais)�
Significado
Use máscara respiratória�
Desligue a ferramenta elétri-
ca da alimentação antes da
instalação ou ajuste�
Direção do movimento�
Direção de rotação�
Bloqueado�
Desbloqueado�
Proibido�
Isolamento duplo / classe de
proteção�
Atenção� Importante�
Informação útil.
Utilize luvas de proteção�
Não elimine a ferramenta
elétrica juntamente com o
lixo doméstico comum�
DWT
Componentes da ferramenta
1 Redutor
2 Bloqueio do eixo
3 Fendas de ventilação
4 Estrutura protectora
5 Pega adicional
6 Interruptor de ligar / desligar
7 Corpo
8 Filtro
9 Chave de arestas *
10 Presilha de fixação
11 Parafuso da estrutura
12 Eixo
13 Flange
14 Disco *
15 Porca de fixação
* Acessórios
Nem todos os acessórios apresentados nas ilus-
trações ou descritos no texto fazem parte das pe-
ças fornecidas.
Instalação e afinação dos elementos da
Antes de proceder à limpeza ou reparação da ferra-
menta eléctrica, deve desligá-la da electricidade.
Não aperte demasiado os elementos de
aperto, para evitar danificar a rosca.
A montagem / desmontagem / prepara-
ção de alguns elementos é a mesma para
todos os modelos de ferramentas eléctri-
cas. Neste caso, os modelos específicos
não são indicados na ilustração.
Pega adicional (consulte a imagem 1)
Use sempre a pega adicional 5 quando utilizar a má-
quina� A pega adicional 5 pode ser colocada do modo
que for mais confortável para o utilizador�
Para montar / desmontar a pega adicional 5, efetue as
operações apresentadas na imagem 1�
Estrutura protectora
Utilize sempre a estrutura protecto-
ra 4 quando utilizar discos de corte ou
de moagem. A utilização destes aces-
sórios sem a estrutura protectora 4 é
completamente proibida. A estrutura protectora 4
deverá estar sempre virada para o operador com a
sua parte fechada.
Montar / desmontar a estrutura protectora (consul-
te a imagem 2)
• Com uma chave de fendas (não fornecida com a
ferramenta eléctrica), liberte o parafuso 11 e instale
a estrutura protectora 4 no pescoço do eixo, certifi-
cando-se de que a alça de montagem 10 entra na
ranhura longitudinal do pescoço do eixo (consulte a
imagem 2)�
