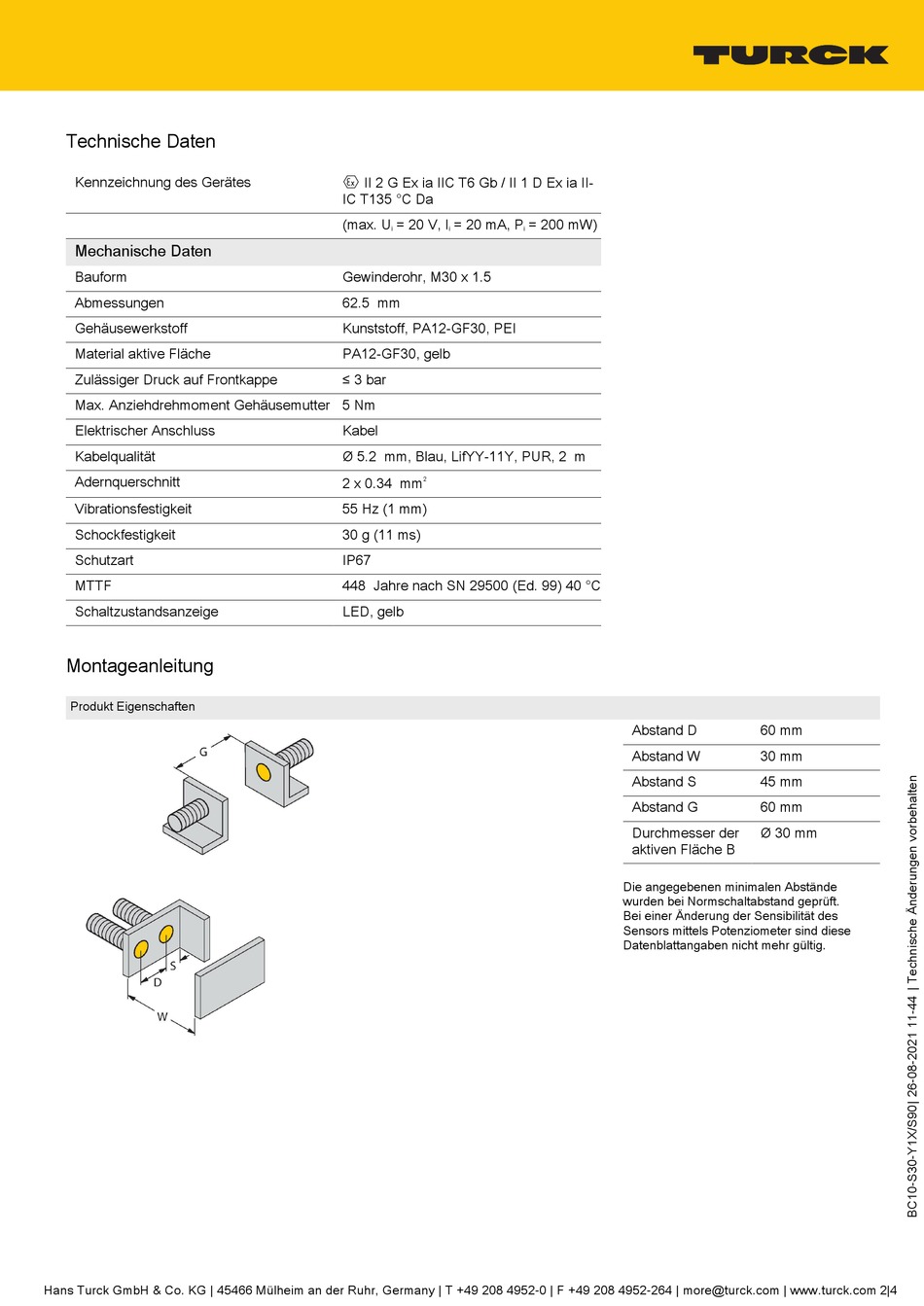

Technische Daten
Kennzeichnung des Gerätes
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Zulässiger Druck auf Frontkappe
Max. Anziehdrehmoment Gehäusemutter 5 Nm
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
Montageanleitung
Produkt Eigenschaften
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 2|4
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia II-
IC T135 °C Da
(max. U
= 20 V, I
= 20 mA, P
i
i
Gewinderohr, M30 x 1.5
62.5 mm
Kunststoff, PA12-GF30, PEI
PA12-GF30, gelb
≤ 3 bar
Kabel
Ø 5.2 mm, Blau, LifYY-11Y, PUR, 2 m
2 x 0.34 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
448 Jahre nach SN 29500 (Ed. 99) 40 °C
LED, gelb
= 200 mW)
i
Abstand D
Abstand W
Abstand S
Abstand G
Durchmesser der
aktiven Fläche B
Die angegebenen minimalen Abstände
wurden bei Normschaltabstand geprüft.
Bei einer Änderung der Sensibilität des
Sensors mittels Potenziometer sind diese
Datenblattangaben nicht mehr gültig.
60 mm
30 mm
45 mm
60 mm
Ø 30 mm
