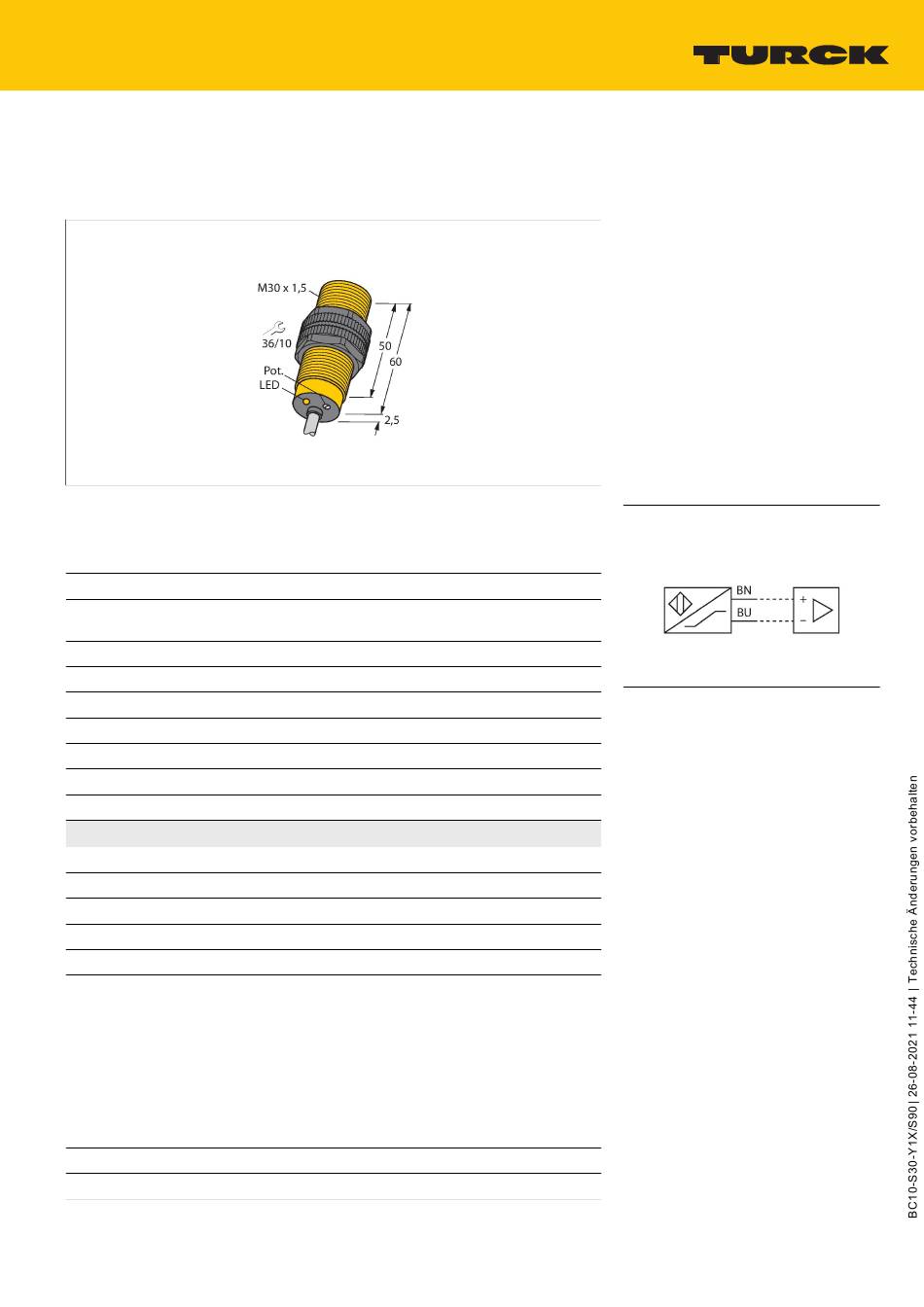

turck 2010023 Kurzanleitung

BC10-S30-Y1X/S90
Kapazitiver Sensor
Technische Daten
Typ
Ident-No.
Sonderausführung
Bemessungsschaltabstand (bündig)
Bemessungsschaltabstand (nicht bündig) 15 mm
Gesicherter Schaltabstand
Hysterese
Temperaturdrift
Wiederholgenauigkeit
Umgebungstemperatur
Elektrische Daten
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Schaltfrequenz
Ausgangsfunktion
Zulassungen
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
BC10-S30-Y1X/S90
2010023
S90 entspricht:
mit PUR-Kabel
10 mm
≤ (0,72 x Sn)
1...20 %
typ. 20 %
≤ 2 % v. E.
-25...+70 °C
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
0.1 kHz
Zweidraht, NAMUR
TIIS
CSA
FM
IECEx
NEPSI
CE
INMETRO
KOSHA
GOST
ATEX
KEMA 02 ATEX 1090X
) 150 nF / vernachlässigbar klein
i
Merkmale
■
Gewinderohr, M30 x 1,5
■
Kunststoff, PA12‐GF30
■
Feinabgleich über Potenziometer
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Kabelanschluss
■
ATEX Kategorie II 2 G, Ex Zone 1
■
ATEX Kategorie II 1 D, Ex Zone 20
■
SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei HFT0
■
SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei redun-
dantem Aufbau HFT1
Anschlussbild
Funktionsprinzip
Kapazitive Näherungsschalter sind in
der Lage, sowohl metallische (elektrisch
leitende) als auch nichtmetallische (elektrisch
nichtleitende) Objekte berührungslos und
verschleißfrei zu erfassen.
