2.9 Bedienfeld
2.9.1 Bedienfeld und Symbole im Überblick
Das Bedienfeld verfügt über ein Touchscreen-Display. Um zwischen den
Menüoptionen zu wechseln, mit dem Finger wischen. Um Einstellungen
auszuwählen, auf das Display tippen.
In jeder Anlageninstallation werden nur die Menüs der installierten Mo-
dule und Bauteile angezeigt. Die verfügbaren Menüoptionen können je
nach Land bzw. Markt unterschiedlich sein.
Im Handbuch sind die Anzeigen von links nach rechts dargestellt. Welche
Anzeige an der Wärmepumpe zu Beginn im Startmenü erscheint, ist von
den jeweiligen Einstellungen und dem installierten Zubehör abhängig.
1
2

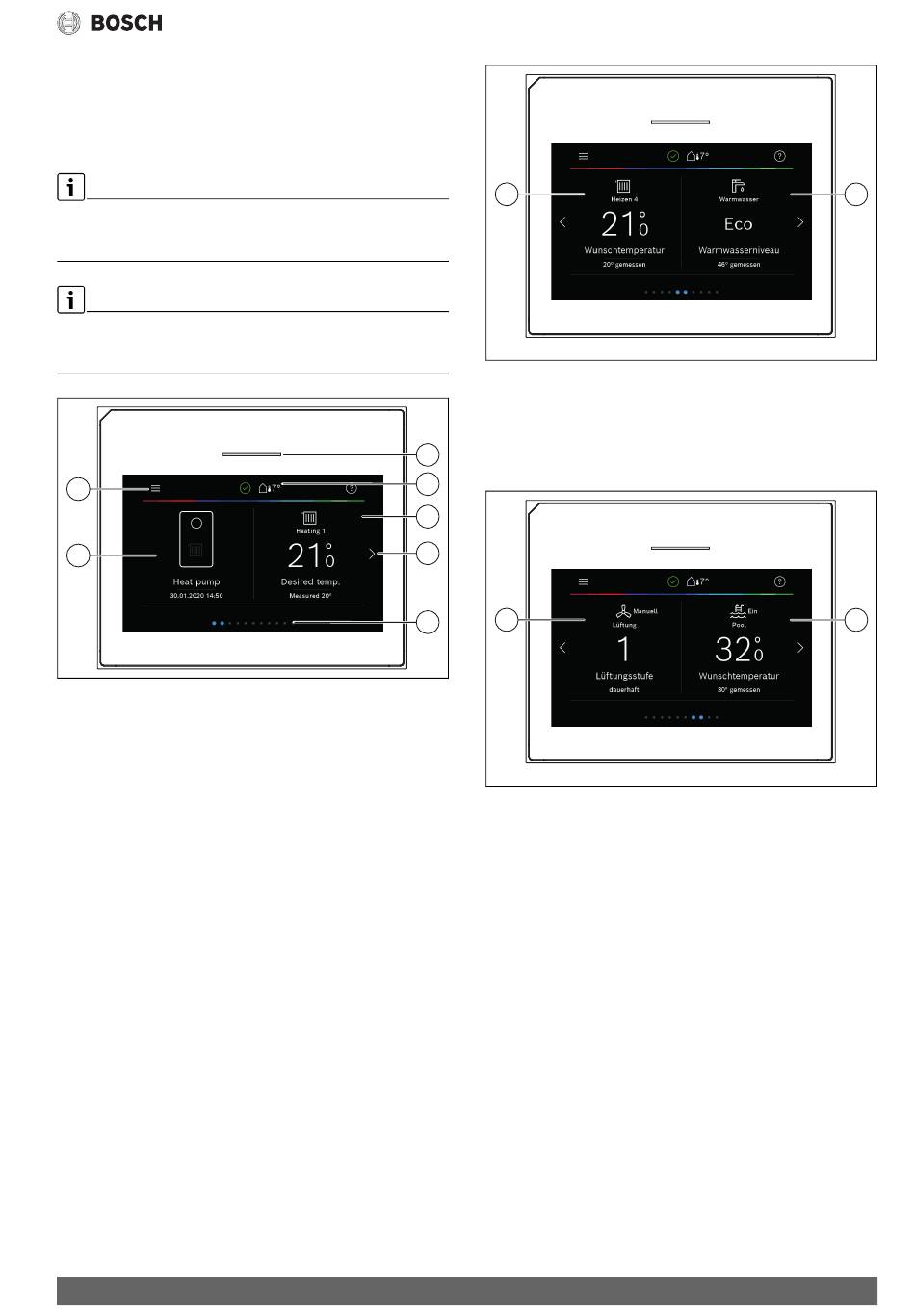

Bild 2 Bedienfeld
[1] Taste "Menü": Öffnet die Menüs, in denen allgemeine Systemein-
stellungen vorgenommen werden können.
[2] Anlagenübersicht: Zeigt eine grafische Übersicht des aktuellen
Wärmepumpenstatus. Das Untermenü Mehr... zeigt eine kom-
plette Statusliste der gesamten Anlage.
[3] Statusleuchte: Normal grün. Ändert bei Störungen in der Anlage
ihre Farbe in rot oder gelb.
[4] Status: Zeigt den Anlagenstatus. Ein grüner Haken zeigt an, dass
es in der Wärmepumpenanlage keine aktiven Alarme gibt. Ein
Warndreieck zeigt, dass mindestens ein Alarm vorliegt. Für weite-
re Informationen das Warndreieck antippen.
Außentemperatur: Zeigt die aktuelle Außentemperatur.
[5] Heizkreis 1: Zeigt die Isttemperatur und ermöglicht den direkten
Zugriff auf das Menü für Temperaturänderungen im Heizkreis 1.
[6] Blätterpfeil: Antippen, um zwischen den Menüs zu wechseln,
oder mit dem Finger auf dem Display nach rechts oder links wi-
schen.
[7] Blätterliste: Gibt an, welche Menüauswahl aktuell angezeigt
wird.
Compress 7800i LW – 6721826029 (2022/04)
0010035046-005
1
Bild 3 Bedienfeld
[1] Heizkreis 2–4: Direkter Zugriff auf das Menü für Temperaturän-
derungen in den Heizkreisen 2–4 (Anzeige nur, wenn
Heizkreise 2–4 installiert sind).
3
[2] Warmwasser: Direkter Zugriff auf das Menü zum Ändern des
Warmwasserbetriebs.
4
5
6
1
7
Bild 4
[1] Lüftung: Direkter Zugriff auf das Menü zum Ändern der Lüftungs-
einstellungen.
[2] Pool: Direkter Zugriff auf die Pooltemperaturanzeige sowie auf
das Menü zum Einstellen der Pooltemperatur und zum Festlegen,
wie der elektrische Zuheizer zum Beheizen des Pools (Zubehöre
erforderlich) verwendet werden darf.
Produktbeschreibung
