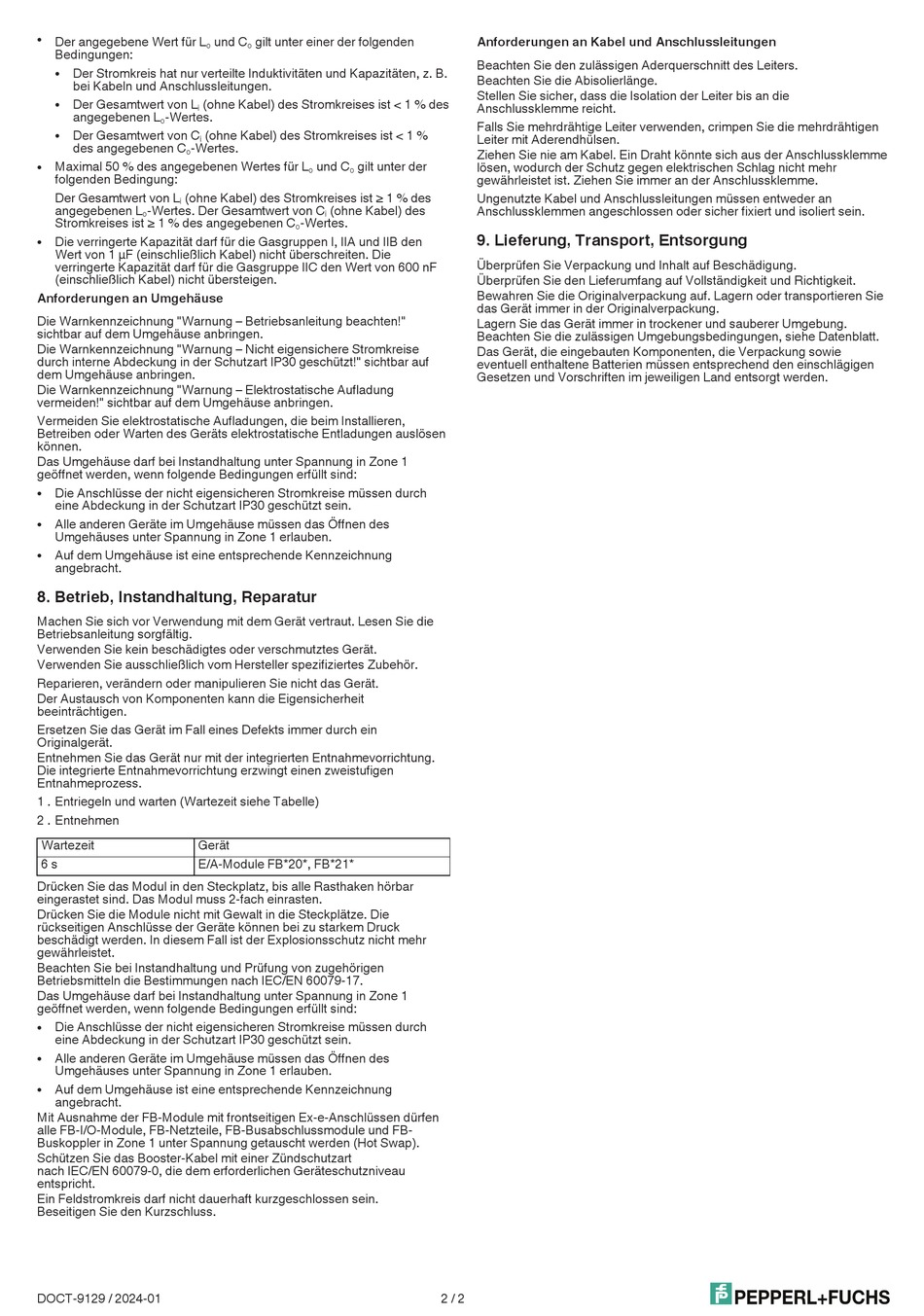

Pepperl+Fuchs FB3205B3 Betriebsanleitung Seite 2

l Der angegebene Wert für L
o
Bedingungen:
Der Stromkreis hat nur verteilte Induktivitäten und Kapazitäten, z. B.
l
bei Kabeln und Anschlussleitungen.
Der Gesamtwert von L (ohne Kabel) des Stromkreises ist < 1 % des
l
i
angegebenen L -Wertes.
o
Der Gesamtwert von C (ohne Kabel) des Stromkreises ist < 1 %
l
i
des angegebenen C -Wertes.
o
Maximal 50 % des angegebenen Wertes für L
l
folgenden Bedingung:
Der Gesamtwert von L (ohne Kabel) des Stromkreises ist ≥ 1 % des
i
angegebenen L -Wertes. Der Gesamtwert von C
o
Stromkreises ist ≥ 1 % des angegebenen C
Die verringerte Kapazität darf für die Gasgruppen I, IIA und IIB den
l
Wert von 1 μF (einschließlich Kabel) nicht überschreiten. Die
verringerte Kapazität darf für die Gasgruppe IIC den Wert von 600 nF
(einschließlich Kabel) nicht übersteigen.
Anforderungen an Umgehäuse
Die Warnkennzeichnung "Warnung – Betriebsanleitung beachten!"
sichtbar auf dem Umgehäuse anbringen.
Die Warnkennzeichnung "Warnung – Nicht eigensichere Stromkreise
durch interne Abdeckung in der Schutzart IP30 geschützt!" sichtbar auf
dem Umgehäuse anbringen.
Die Warnkennzeichnung "Warnung – Elektrostatische Aufladung
vermeiden!" sichtbar auf dem Umgehäuse anbringen.
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
Das Umgehäuse darf bei Instandhaltung unter Spannung in Zone 1
geöffnet werden, wenn folgende Bedingungen erfüllt sind:
Die Anschlüsse der nicht eigensicheren Stromkreise müssen durch
l
eine Abdeckung in der Schutzart IP30 geschützt sein.
Alle anderen Geräte im Umgehäuse müssen das Öffnen des
l
Umgehäuses unter Spannung in Zone 1 erlauben.
Auf dem Umgehäuse ist eine entsprechende Kennzeichnung
l
angebracht.
8. Betrieb, Instandhaltung, Reparatur
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Der Austausch von Komponenten kann die Eigensicherheit
beeinträchtigen.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Entnehmen Sie das Gerät nur mit der integrierten Entnahmevorrichtung.
Die integrierte Entnahmevorrichtung erzwingt einen zweistufigen
Entnahmeprozess.
1 . Entriegeln und warten (Wartezeit siehe Tabelle)
2 . Entnehmen
Wartezeit Gerät
6 s E/A-Module FB*20*, FB*21*
Drücken Sie das Modul in den Steckplatz, bis alle Rasthaken hörbar
eingerastet sind. Das Modul muss 2-fach einrasten.
Drücken Sie die Module nicht mit Gewalt in die Steckplätze. Die
rückseitigen Anschlüsse der Geräte können bei zu starkem Druck
beschädigt werden. In diesem Fall ist der Explosionsschutz nicht mehr
gewährleistet.
Beachten Sie bei Instandhaltung und Prüfung von zugehörigen
Betriebsmitteln die Bestimmungen nach IEC/EN 60079-17.
Das Umgehäuse darf bei Instandhaltung unter Spannung in Zone 1
geöffnet werden, wenn folgende Bedingungen erfüllt sind:
Die Anschlüsse der nicht eigensicheren Stromkreise müssen durch
l
eine Abdeckung in der Schutzart IP30 geschützt sein.
Alle anderen Geräte im Umgehäuse müssen das Öffnen des
l
Umgehäuses unter Spannung in Zone 1 erlauben.
Auf dem Umgehäuse ist eine entsprechende Kennzeichnung
l
angebracht.
Mit Ausnahme der FB-Module mit frontseitigen Ex-e-Anschlüssen dürfen
alle FB-I/O-Module, FB-Netzteile, FB-Busabschlussmodule und FB-
Buskoppler in Zone 1 unter Spannung getauscht werden (Hot Swap).
Schützen Sie das Booster-Kabel mit einer Zündschutzart
nach IEC/EN 60079-0, die dem erforderlichen Geräteschutzniveau
entspricht.
Ein Feldstromkreis darf nicht dauerhaft kurzgeschlossen sein.
Beseitigen Sie den Kurzschluss.
DOCT-9129 / 2024-01
und C gilt unter einer der folgenden
o
und C gilt unter der
o o
(ohne Kabel) des
i
-Wertes.
o
Anforderungen an Kabel und Anschlussleitungen
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Beachten Sie die Abisolierlänge.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Ziehen Sie nie am Kabel. Ein Draht könnte sich aus der Anschlussklemme
lösen, wodurch der Schutz gegen elektrischen Schlag nicht mehr
gewährleistet ist. Ziehen Sie immer an der Anschlussklemme.
Ungenutzte Kabel und Anschlussleitungen müssen entweder an
Anschlussklemmen angeschlossen oder sicher fixiert und isoliert sein.
9. Lieferung, Transport, Entsorgung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie
das Gerät immer in der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung.
Beachten Sie die zulässigen Umgebungsbedingungen, siehe Datenblatt.
Das Gerät, die eingebauten Komponenten, die Verpackung sowie
eventuell enthaltene Batterien müssen entsprechend den einschlägigen
Gesetzen und Vorschriften im jeweiligen Land entsorgt werden.
