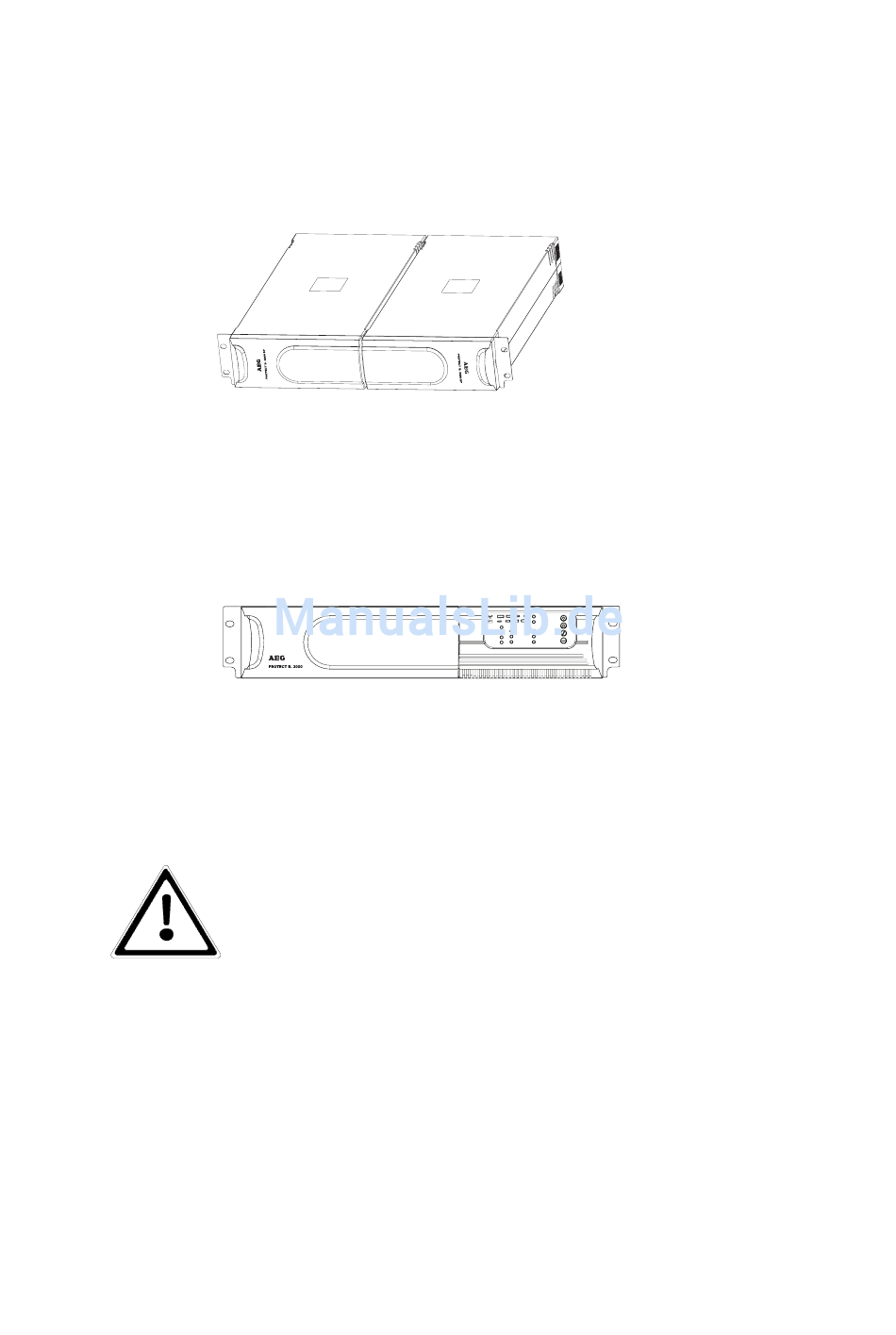

PROTECT B. 1500 BP / B. 2000 BP
Sollten Sie ggfs. optional erworbene externe Batterieerwei-
terungsmodule als 19" Rackversion betreiben wollen, so
werden jeweils 2 dieser Batteriemodule analog den Schritten
1 bis 7 montiert und anschließend eingebaut.
PROTECT B. 3000 / 3000 BP
Installieren Sie die 3000 VA USV in ein 19"-Rack, indem Sie
die Winkel an der USV und anschließend an den Einbau-
schienen montieren, dto. für das ggfs. optional erworbene
Batterieerweiterungsmodul.
5.2 E rweiterung durch externe Batteriemodule
P ROTECT B. 1500, 2000 und 3000 verfügen über externe
B atterieanschlüsse, die den Anschluss zusätzlicher, externer
B atteriemodule ermöglichen. Damit erhöhen Sie die verfüg-
bare Überbrückungszeit.
PROTECT B. 1500 und 2000
Sowohl auf Seiten der USV als auch des Batteriemoduls
befindet sich jeweils ein externer Batterieanschluss.
1.
2.
Achtung:
Verbinden Sie die Batteriekonnektoren durch zü-
giges Aufstecken, und prüfen Sie anschließend de
festen Sitz der Verbindungen.
Schließen Sie das Batteriekabel des ersten
Batteriemoduls auf der Rückseite der USV an.
Verbinden Sie dann das Batteriekabel des zusätzli-
chen Batteriemoduls
schluss auf der Rückseite des
100% 75% 50% 25%
LINE MODE
ON / OFF
BAT. MODE
25% 50% 75% 100%
TEST
PSDR FAIL VOLTAGE RANGE:
INPUT TYPE:
220V AC NORMAL
FAULT
CNFG
230V AC GENERATOR
BAD BAT.
ENTER
OVER LOAD 240V AC WIDE RANGE
mit dem externen Batteriean-
ersten Batteriemoduls.
