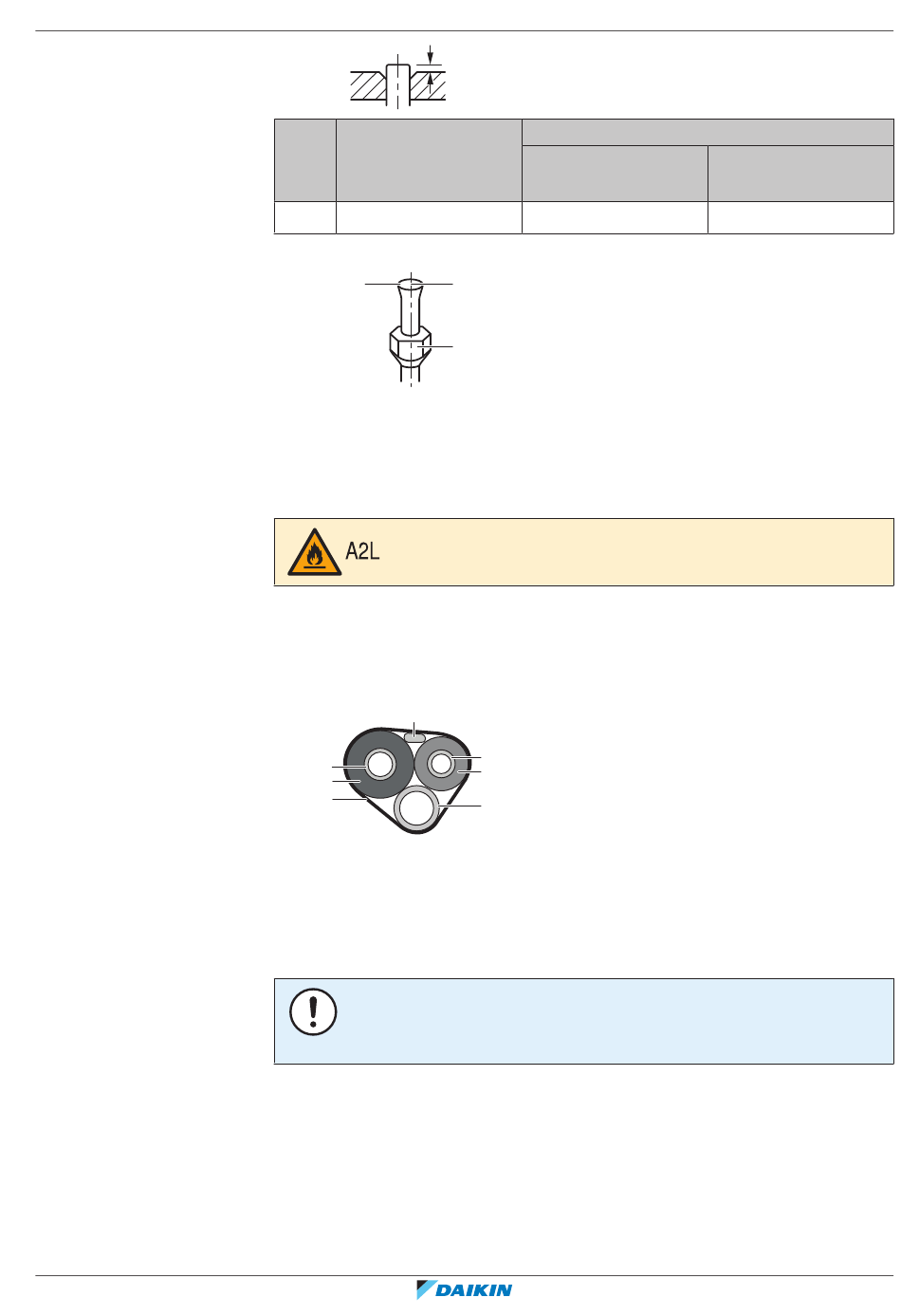

7.2.6 Kältemittelrohre an der Inneneinheit anschließen
FTXP20~35N5V1B9 + ATXP20~35N5V1B9
Split-System-Klimageräte
4P751614-1 – 2023.08
A
Bördelwerkzeug für
R32 (Kupplungstyp)
A 0~0,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel innerhalb der Einheit ist schwer entflammbar.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit anschließen.
2 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der
Inneneinheit wie folgt isolieren:
c
a
b
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Zielband
g Ablaufschlauch
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
Herkömmliches Bördelwerkzeug
Kupplungstyp
(Typ Ridgid)
1,0~1,5 mm
b
c
d
e
g
