1.12

Swingkit

Die Swingfunktion wird bei einem Trans-
fer, z. B. durch eine Tür von einem
Hebemodul zum anderen, verwendet.
Hinweis: Der Swingadapter muss
separat bestellt werden.

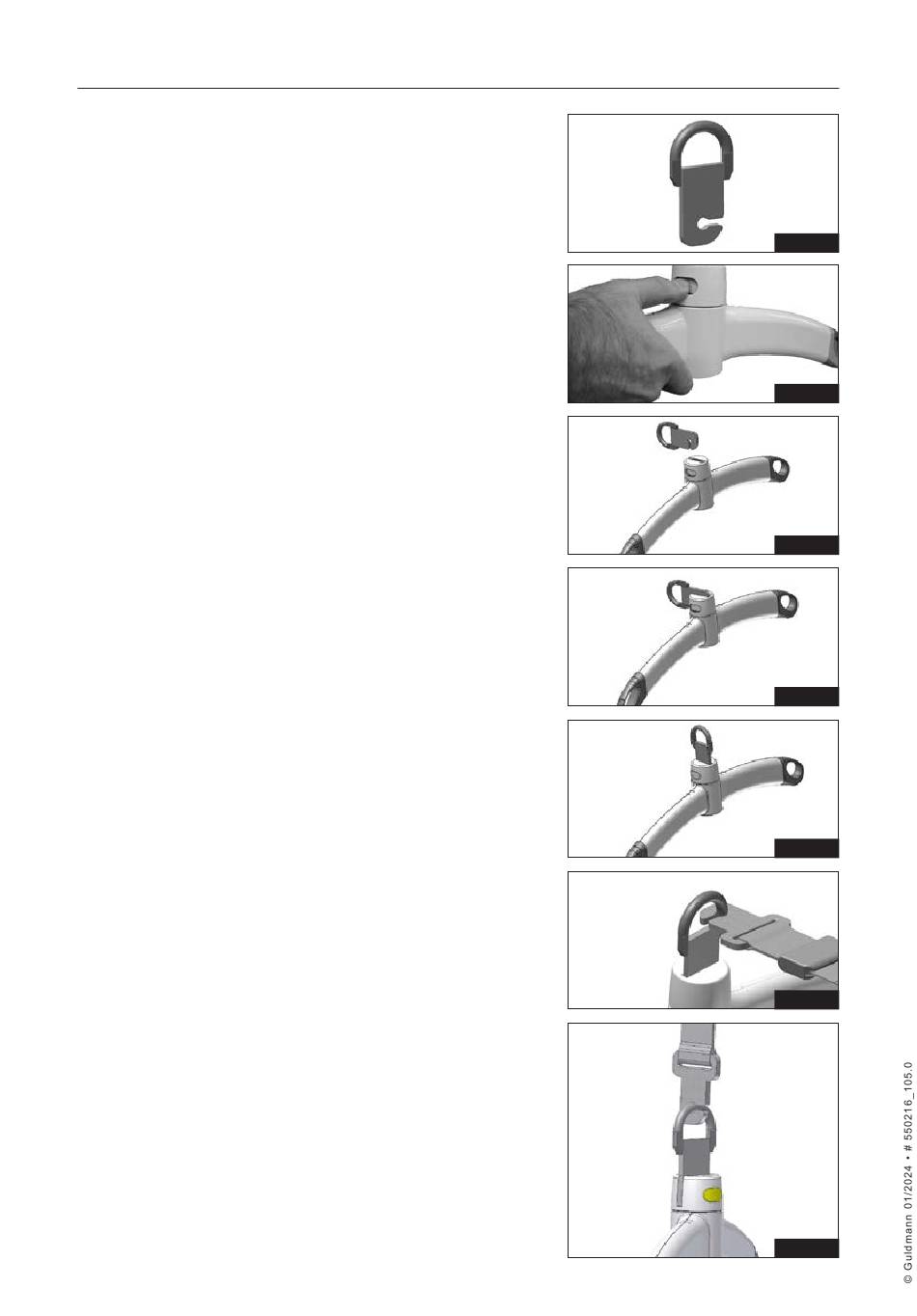

Installation des Swingadapters
1. Bevor Sie einen Hebevorgang mit
einem Swingtransfer beginnen,
muss der Swingadapter (Abb. 1)
am Aufhängebügel angebracht werden.
(Abb. 2 bis 4)
2. Halten Sie den Aufhängebügel in der
rechten Hand. Drücken Sie die gelbe
Taste mit dem Daumen (Abb. 2).
3. Fügen Sie den Swingadapter in den
Schlitz auf der Frontabdeckung des
Aufhängebügels ein, wobei die offene
Seite nach unten zeigt (Abb. 3a, 3b)
und entriegeln Sie die gelbe Taste.
4. Drehen Sie den Swingadapter in
eine senkrechte Position (Abb. 4).
5. Stellen Sie sicher, dass sich die gelbe
Taste wieder in der Verriegelungsposi-
tion befindet (auf gleicher Höhe mit der
Abdeckung des Aufhängebügels) und
dass der Swingadapter Spielraum zum
Drehen hat.
6. Bringen Sie die Hebegurtbefestigung am
Swingadapter an, indem Sie die offene
Seite der Hebegurtbefestigung über
den flachen Bereich des Swingadapters
(Abb. 5) schieben.
7. Drehen Sie die Hebegurtbefestigung
und stellen Sie sicher, dass sie sich auf
dem runden Bereich des Swingadapters
nach oben bewegt (Abb. 6).
12
Abb. 1
Abb. 2
Abb. 3a
Abb. 3b
Abb. 4
Abb. 5
Abb. 6
