Kurzanleitung - GLS5.1 Aktiver Personenlifter
5
8
4
3
10
Checkliste für Bediener vor der Verwendung
• Stellen Sie sicher, dass sich der Personenlifter stö-
rungsfrei auf seinen Rädern bewegen lässt.
• Stellen Sie die Bremsen (10) fest, um sich von ihrer
Funktionstüchtigkeit zu überzeugen.
• Bewegen Sie den Hebearm (2) durch Drücken der
Tasten (15) auf der Handbedienung (8) nach oben
und unten.
• Prüfen Sie mithilfe der Handbedienung (8), ob sich
die Rahmenstützbeine (16) einwandfrei spreizen und
wieder zusammenführen lassen.
• Prüfen Sie durch Drücken die entsprechenden Tasten
(17) auf der Steuereinheit (3) und auch durch manuelle
Betätigung des Drehknopfes (7) in Pfeilrichtung die
Funktionstüchtigkeit der Notabsenkung.
• Prüfen Sie die Funktionstüchtigkeit des Not-Stopp-
Knopfes (6): Drücken Sie den Knopf und betätigen
2
1
7
9 12
3
11

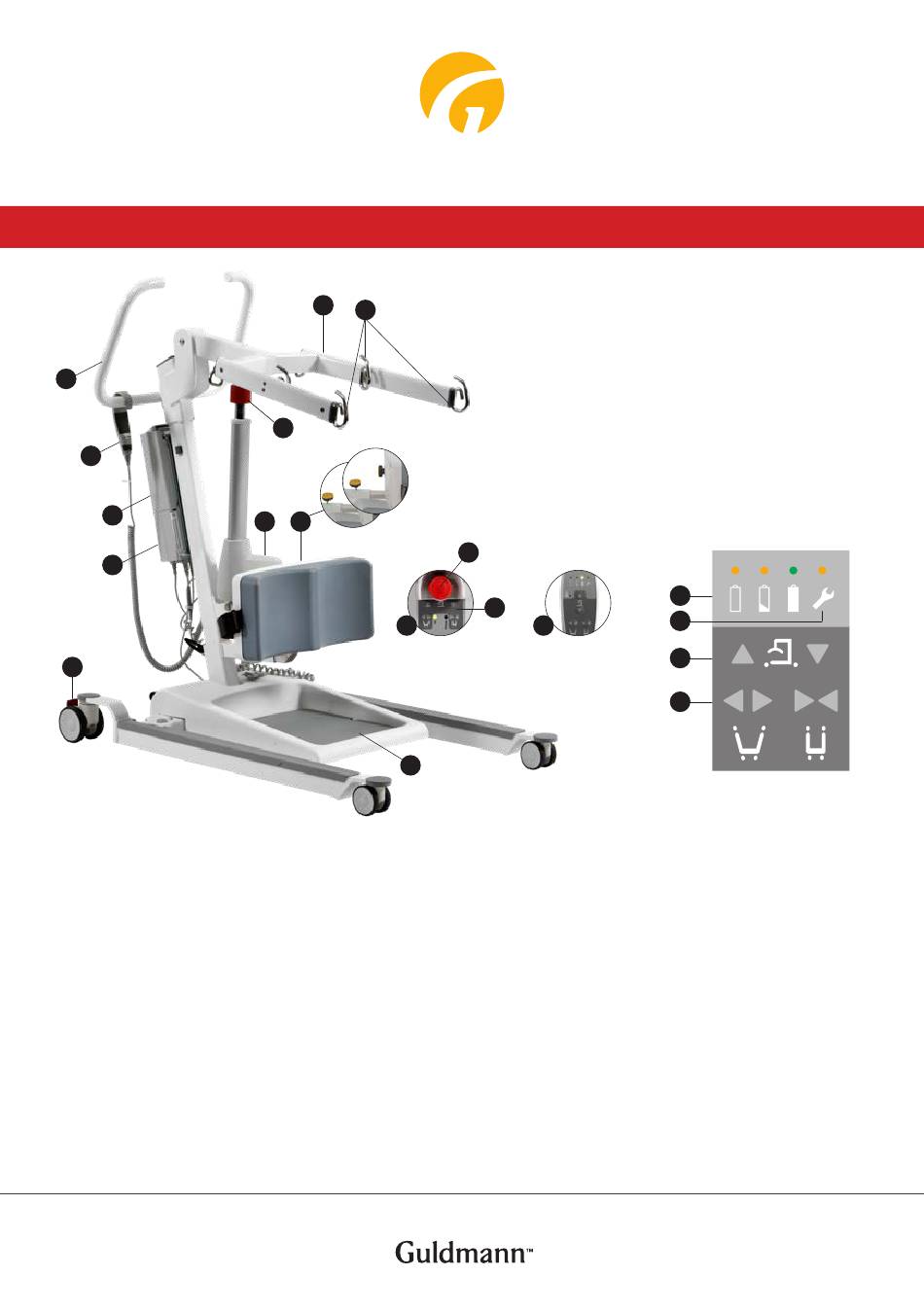

1. Haken für die
Sitzbefestigung
2. Hebearm
3. Steuerbox
4. Akku
5. Schiebegriff
6. Notausschaltung
7. Notabsenkung,
manuell
8. Handbedienung
9. Hebemotor
6
17
8
Sie eine Taste auf der Handbedienung; drehen Sie
den Knopf zum Zurücksetzen in Richtung des Pfeiles.
• Einstellen des Kniepolsters mit 2 Knöpfen (12). Das
Polster kann in vertikaler und horizontaler Richtung
eingestellt werden. Drehen Sie die Knöpfe fest.
• Vergewissern Sie sich, dass die Fußplatte (11) gesi-
chert und sauber ist.
Ladeoptionen
• Ladegerät integriert in Steuerbox - stecken Sie das
Stromkabel in eine Steckdose.
• Wenn der Netzstecker mit dem Strom verbunden ist,
leuchtet die grüne LED auf der Steuerbox.
• Während des Ladens leuchtet die grüne und gelbe
LED auf der Steuerbox, sobald der Personenlifter
vollständig aufgeladen ist, erlischt die gelbe LED.
10. Hintere Bremslenkrollen
11. Fußplatte
12. Gepolsterte Knieau-
flage, einstellbar
13. Batterieanzeige
14. Serviceanzeige
15. Hebearm
heben/senken
16. Rahmenspreizung
17. Notfallfunktion
heben/senken und
Rahmenspreizung
13
