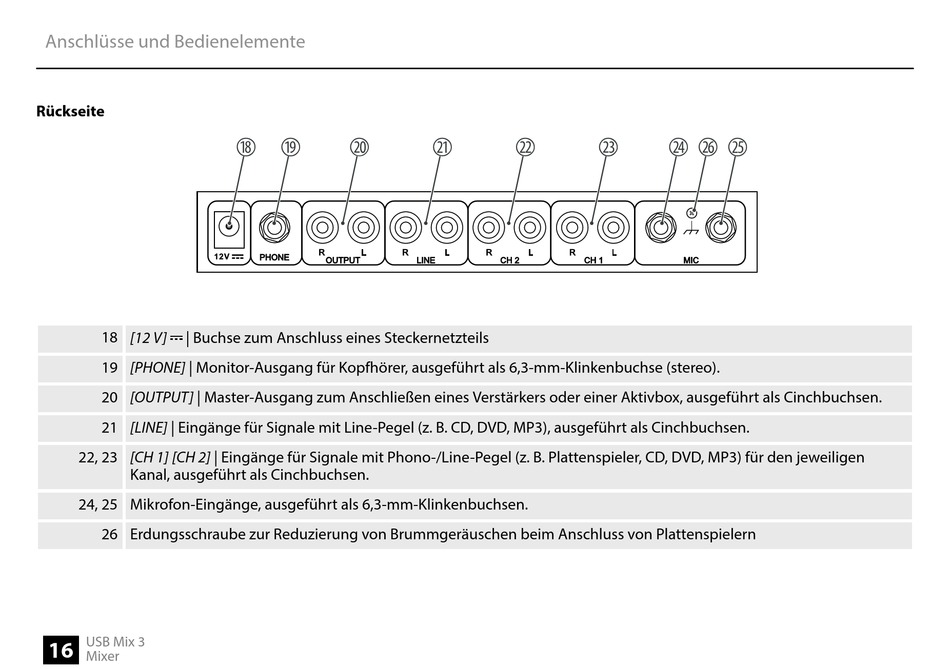

Anschlüsse und Bedienelemente
Rückseite
12V
18 [12 V]
| Buchse zum Anschluss eines Steckernetzteils
19 [PHONE] | Monitor-Ausgang für Kopfhörer, ausgeführt als 6,3-mm-Klinkenbuchse (stereo).
20 [OUTPUT] | Master-Ausgang zum Anschließen eines Verstärkers oder einer Aktivbox, ausgeführt als Cinchbuchsen.
21 [LINE] | Eingänge für Signale mit Line-Pegel (z. B. CD, DVD, MP3), ausgeführt als Cinchbuchsen.
22, 23 [CH 1] [CH 2] | Eingänge für Signale mit Phono-/Line-Pegel (z. B. Plattenspieler, CD, DVD, MP3) für den jeweiligen
Kanal, ausgeführt als Cinchbuchsen.
24, 25 Mikrofon-Eingänge, ausgeführt als 6,3-mm-Klinkenbuchsen.
26 Erdungsschraube zur Reduzierung von Brummgeräuschen beim Anschluss von Plattenspielern
USB Mix 3
16
