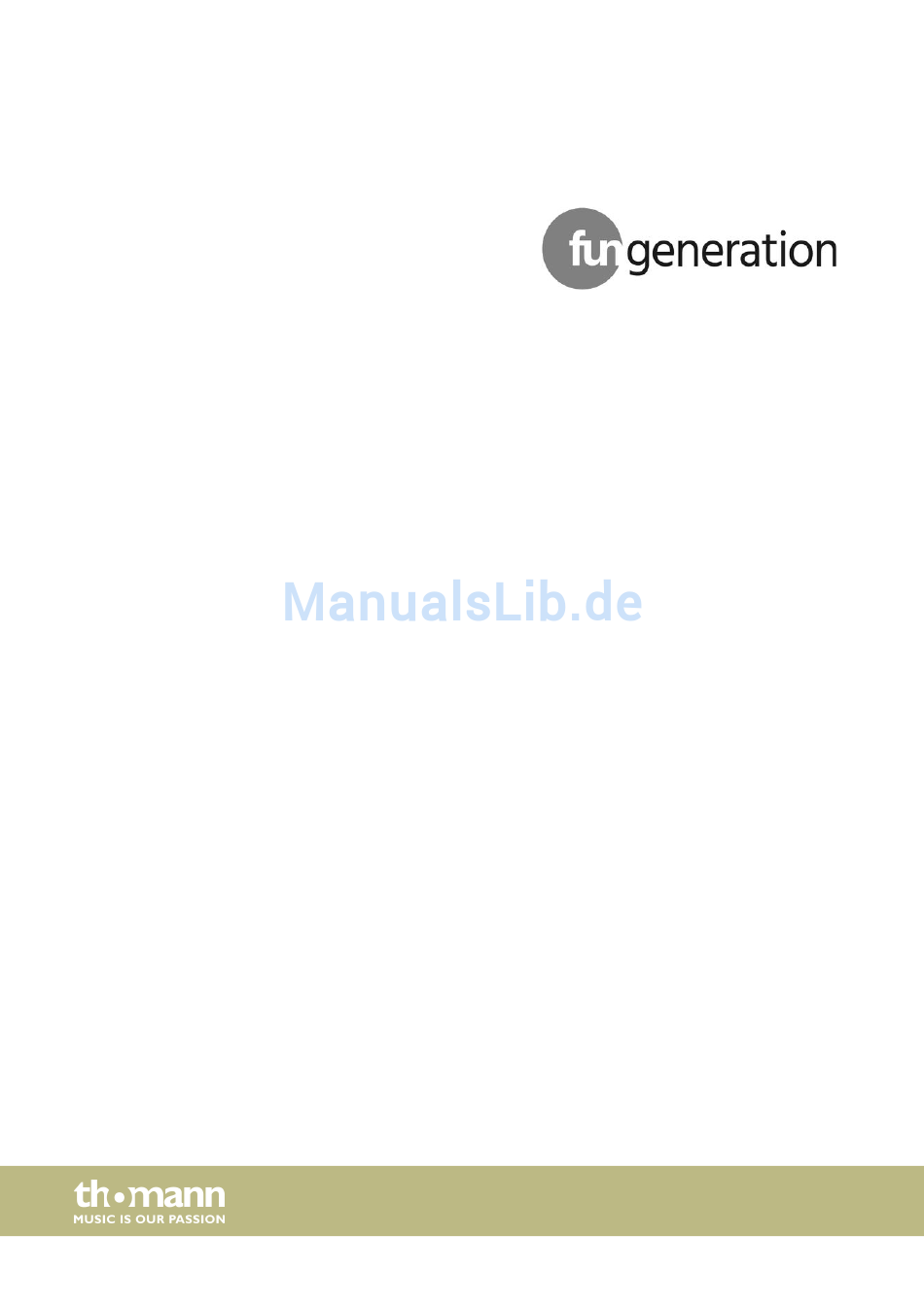

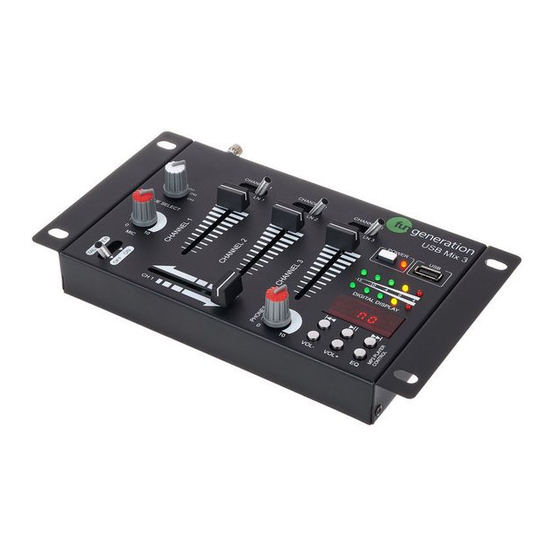

- Seite 1 USB Mix 3 mixer bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.07.2018, ID: 441263...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................4 1.1 Weitere Informationen....................4 1.2 Darstellungsmittel......................4 1.3 Symbole und Signalwörter..................4 Sicherheitshinweise....................... 6 Leistungsmerkmale....................... 8 Installation..........................9 Anschlüsse und Bedienelemente................. 10 Technische Daten......................... 13 Stecker- und Anschlussbelegungen................14 Umweltschutz........................16 USB Mix 3... -
Seite 4: Allgemeine Hinweise
Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audiogeräten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät aus- schließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwen‐ dung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 7 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschä- digungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
-
Seite 8: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale 3-Kanal-DJ-Mixer mit USB-/MP3-Player 2 × Mikrofon-Eingänge mit Talkover (6,35-mm-Klinkenbuchse) 1 × Kopfhörer-Ausgang (stereo, als 6,35-mm-Klinkenbuchse) 1 × Master-Ausgang (Cinchbuchsen) 2 × Phono-/Line-Eingänge (Cinchbuchsen) 1 × Line-Eingang (Cinchbuchsen) 1 × USB-Anschluss für Wiedergabe mixer... -
Seite 9: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lage- rung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 10: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite 1 [CUE SELECT] Drehregler zum Auswählen des Kanals, der über den Kopfhörer zu hören ist. 2 [MIC] Drehregler zum Einstellen der Lautstärke des Mikrofon-Eingangssignals 3 [TALKOVER] Aktiviert die Talkover-Funktion Wird der Wahlschalter in ON-Position geschoben, werden alle anderen Signalquellen um 12 dB gedämpft, so dass das Mikrofon deutlich zu hören ist. - Seite 11 Anschlüsse und Bedienelemente 7 [USB] Anschluss zur Wiedergabe über ein USB-Gerät. Bevor Sie den USB-Stick auswerfen, schalten Sie den Pausemodus ein oder wählen Sie eine andere Wiedergabeunterstützung. 8 Pegelanzeige zeigt die Lautstärke des Ausgangskanals oder des gerade gewählten Solokanals an. 9 Display des MP3-Players Startet oder pausiert die Wiedergabe.
- Seite 12 Anschlüsse und Bedienelemente Rückseite 18 [AC 12 V] Buchse zum Anschluss eines 12 VAC-Steckernetzteils 19 [PHONE] Monitor-Ausgang für Kopfhörer, ausgeführt als 6,35-mm-Klinkenbuchse (stereo). 20 [OUTPUT] Master-Ausgang zum Anschließen eines Verstärkers oder einer Aktivbox, ausgeführt als Cinchbuchsen. 21 [LINE] Eingänge für Signale mit Line-Pegel (z.B. CD, DVD, MP3), ausgeführt als Cinchbuchsen. 22, 23 [CH 2] Eingänge für Signale mit Phono-/Line-Pegel (z.B.
-
Seite 13: Technische Daten
Technische Daten Technische Daten Eingänge Mikrofon: 1,5 mV Phono: 3 mV Line/CD: 150 mV Ausgänge Main: 0 dBu / 775 mV / 10 Ω Phone: 10 dB / 300 mV / 8…16 Ω Eingangsimpedanz Mikrofon: 10 kΩ Phono: 47 kΩ Line/CD: 10 kΩ... -
Seite 14: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wertvolles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewähr- leistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal- schen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 15 Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse USB Mix 3...
-
Seite 16: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. - Seite 17 Notizen USB Mix 3...
- Seite 18 Notizen mixer...
- Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
