Valetta ROMA Montageanleitung Seite 19

MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG

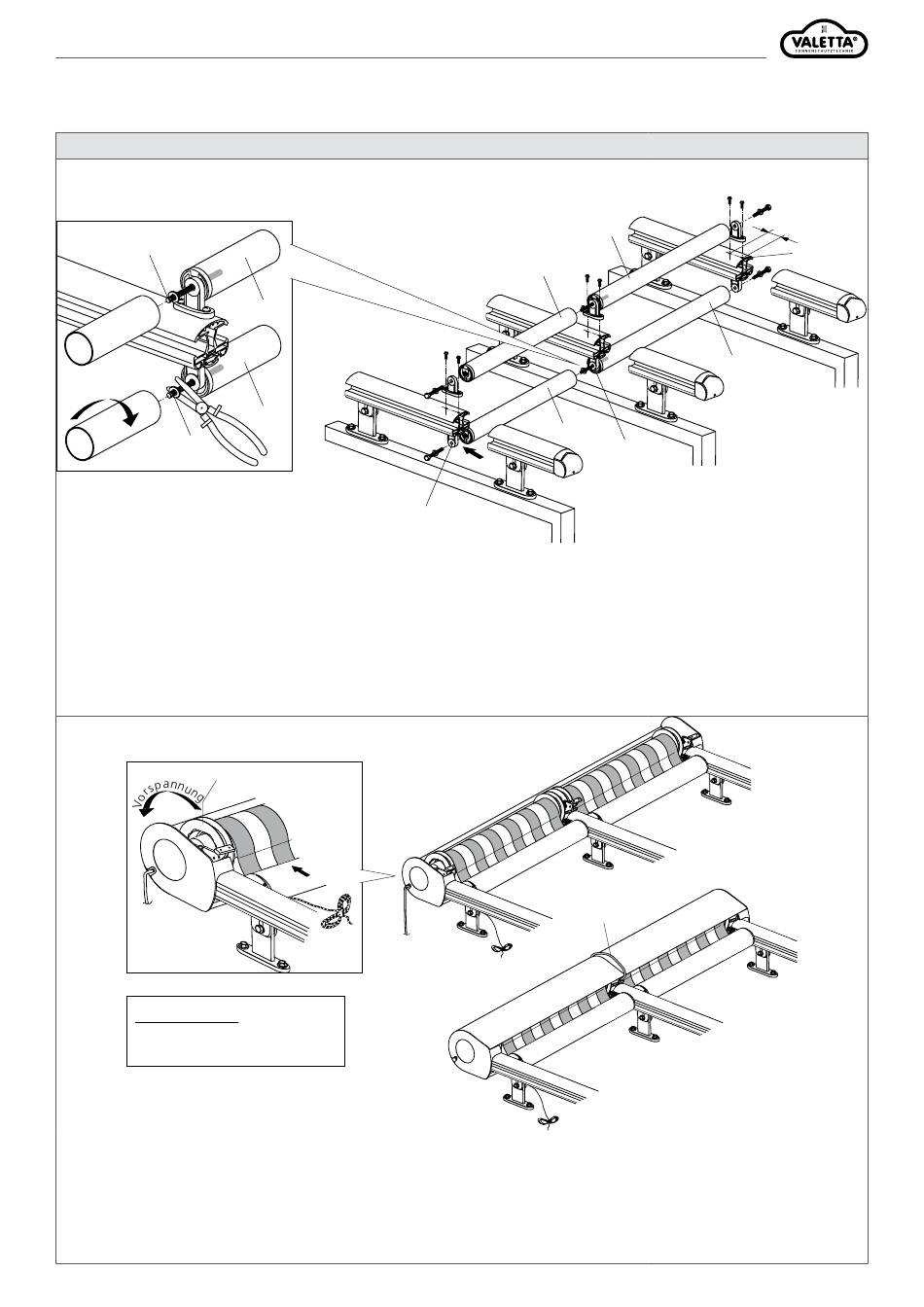

MONTAGEHINWEIS FÜR GEKOPPELTE ANLAGEN
36
36
30
Bei der Kopplung des Distanzrohres (8) und der Windsicherung (31) wird mittig eine Gewindestange M8x100 (36) mit U-Scheiben ø8,4 ver-
wendet. Zuerst die Gewindestange mit U-Scheibe zur Hälfte in ein Distanzrohr einschrauben. Dann durch den mittleren Distanzrohrhalter (30)
schieben und zweite U-Scheibe aufstecken. Anschließend für das zu koppelnde Distanzrohr die Gewindestange mit einer Zange festhalten und
das Distanzrohr auf die Gewindestange aufschrauben.
ACHTUNG:
Bevor das Distanzrohr aufgeschraubt werden kann, den äußeren Distanzrohrhalter (30a) verschieben.
Markierung mit
Stift anbringen
Vorspannung:
Acryl + Soltis = 3,5 Umdrehungen
Anlage zuerst koppeln und dann wie bei einer Einzelanlage erzeugen.
Probekabel anschließen. Anlage einfahren, bis Ausfallprofil am Schwert anläuft. Markierung oben an Seilschiebe anbringen. Die Markierung
dient als Zählhilfe der Umdrehungen zur
Erzeugung der Vorspannung.
Um die benötigte Vorspannung erzeugen zu können, muss die Anlage mit 3,5 Umdrehungen der Seilscheibe in Auf-Richtung weiterlaufen.
Seil darf hierbei noch nicht in Seilscheibe eingehängt sein!
31
8
8
30a
Kabelführung bei
Außenmotor
(nach unten)
Rev. 0/2024_
Technische Änderungen vorbehalten.
31
31
8
30
Kabelführung bei Mittel-
motor immer über die
Abdeckung
Seite 19
06.2024
40 mm
2x Bohrung ø5,
10 mm tief
8
