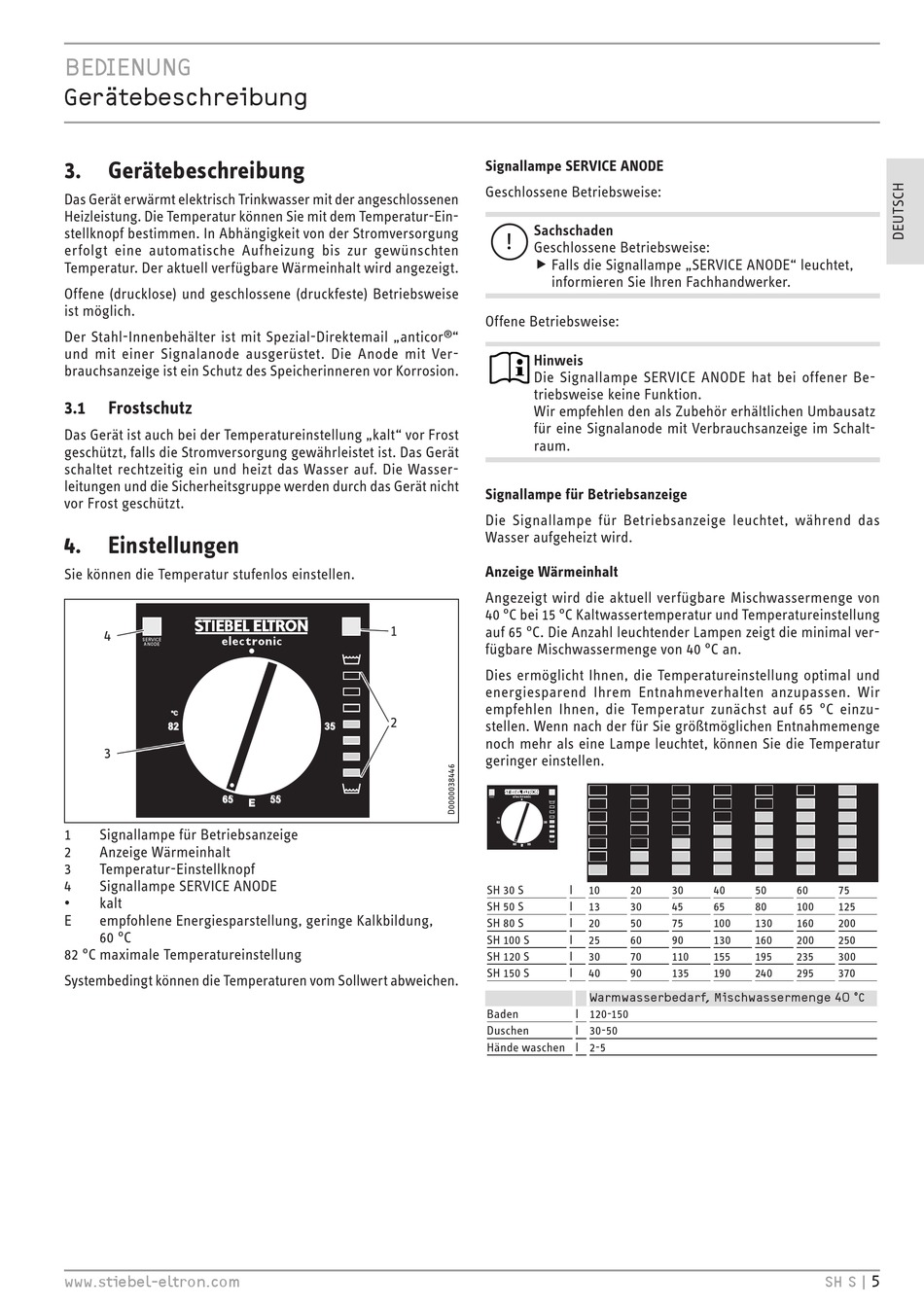

BedIenung
gerätebeschreibung
3. gerätebeschreibung
Das Gerät erwärmt elektrisch Trinkwasser mit der angeschlossenen
Heizleistung. Die Temperatur können Sie mit dem Temperatur-Ein-
stellknopf bestimmen. In Abhängigkeit von der Stromversorgung
erfolgt eine automatische Aufheizung bis zur gewünschten
Temperatur. Der aktuell verfügbare Wärmeinhalt wird angezeigt.
Offene (drucklose) und geschlossene (druckfeste) Betriebsweise
ist möglich.
Der Stahl-Innenbehälter ist mit Spezial-Direktemail „anticor
und mit einer Signalanode ausgerüstet. Die Anode mit Ver-
brauchsanzeige ist ein Schutz des Speicherinneren vor Korrosion.
3.1 Frostschutz
Das Gerät ist auch bei der Temperatureinstellung „kalt" vor Frost
geschützt, falls die Stromversorgung gewährleistet ist. Das Gerät
schaltet rechtzeitig ein und heizt das Wasser auf. Die Wasser-
leitungen und die Sicherheitsgruppe werden durch das Gerät nicht
vor Frost geschützt.
4. einstellungen
Sie können die Temperatur stufenlos einstellen.
4
SERVICE
ANODE
°C
82
3
65
1 Signallampe für Betriebsanzeige
2 Anzeige Wärmeinhalt
3 Temperatur-Einstellknopf
4 Signallampe SERVICE ANODE
• kalt
E empfohlene Energiesparstellung, geringe Kalkbildung,
60 °C
82 °C maximale Temperatureinstellung
Systembedingt können die Temperaturen vom Sollwert abweichen.
www.stiebel-eltron.com
1
2
35
55
E
signallampe serVice anode
Geschlossene Betriebsweise:
Sachschaden
!
Geschlossene Betriebsweise:
f Falls die Signallampe „SERVICE ANODE" leuchtet, f
informieren Sie Ihren Fachhandwerker.
Offene Betriebsweise:
® "
Hinweis
Die Signallampe SERVICE ANODE hat bei offener Be-
triebsweise keine Funktion.
Wir empfehlen den als Zubehör erhältlichen Umbausatz
für eine Signalanode mit Verbrauchsanzeige im Schalt-
raum.
signallampe für Betriebsanzeige
Die Signallampe für Betriebsanzeige leuchtet, während das
Wasser aufgeheizt wird.
anzeige wärmeinhalt
Angezeigt wird die aktuell verfügbare Mischwassermenge von
40 °C bei 15 °C Kaltwassertemperatur und Temperatureinstellung
auf 65 °C. Die Anzahl leuchtender Lampen zeigt die minimal ver-
fügbare Mischwassermenge von 40 °C an.
Dies ermöglicht Ihnen, die Temperatureinstellung optimal und
energiesparend Ihrem Entnahmeverhalten anzupassen. Wir
empfehlen Ihnen, die Temperatur zunächst auf 65 °C einzu-
stellen. Wenn nach der für Sie größtmöglichen Entnahmemenge
noch mehr als eine Lampe leuchtet, können Sie die Temperatur
geringer einstellen.
SERVICE
ANODE
°C
82 35
65 55
E
SH 30 S l 10
SH 50 S l 13
SH 80 S l 20
SH 100 S l 25
SH 120 S l 30
SH 150 S l 40
Warmwasserbedarf, Mischwassermenge 40 °C
Baden l 120-150
Duschen l 30-50
Hände waschen l 2-5
20 30 40 50 60
30 45 65 80 100
50 75 100 130 160
60 90 130 160 200
70 110 155 195 235
90 135 190 240 295
75
125
200
250
300
370
