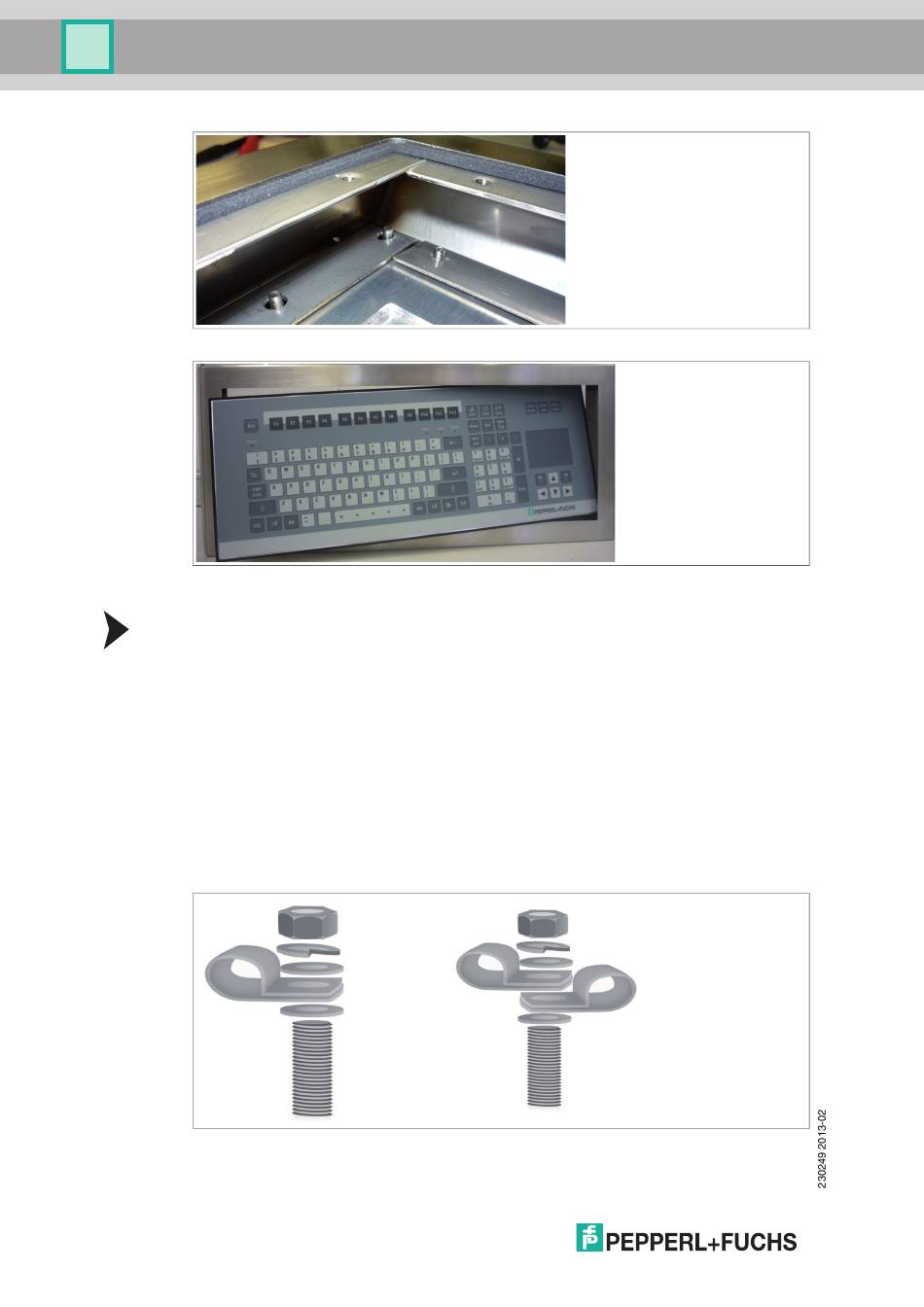

5. Lösen Sie die Tastatur und nehmen Sie diese nach vorne aus dem Gehäuse raus.
4.5.2
Einbau der Tastatur EXTA3-K*
Tastatur einbauen
1. Entfernen Sie das Abdeckblech der Tastatur.
2. Ersetzen Sie die 8 Stück Abstandsbolzen durch 8 Stück Stoppmuttern. Ziehen Sie die
Stoppmuttern mit einem Drehmoment von 0,3 Nm fest.
3. Entfernen Sie das Anschlusskabel der Tastatur. Siehe Kapitel .
4. Platzieren Sie die Tastatur von vorne richtig im Gehäuse. Siehe auch in umgekehrter
Reihenfolge.
5. Legen Sie die Befestigungsschienen von hinten auf die Tastatur und befestigen Sie diese
mit den beigelegten neuen Stoppmuttern. Ziehen Sie je eine Stoppmutter an jeder Schiene
so weit fest, dass die Tastatur noch verschoben werden kann. Richten Sie die Tastatur mittig
aus. Ziehen Sie alle Stoppmuttern mit geeignetem Werkzeug mit einem Drehmoment von
0,4 Nm fest.
6. Befestigen Sie die Kabelschelle. Je nach Variante der Tastatur liegen 1 oder 2 Kabel bereit.
7. Befestigen Sie das PA-Kabel. Je nach Variante der Tastatur liegen 1 oder 2 Kabel bereit.
66
