VisuNet EX2 GMP PC/RM3719 PC/RM3722
Installation und Inbetriebnahme
3.4.2
Erdung über Standfuß
Gefahr!
Explosionsgefahr
Explosion mit schwersten Personenschäden bis hin zum Tod. Schwerste Sachschäden.
Das Gehäuse ist zusammen mit dem Standfuß mit einem externen Potentialausgleich (PA) zu
versehen. Diese Leitung muss mit mindestens 4 mm² Aderquerschnitt so kurz wie möglich
ausgeführt werden.

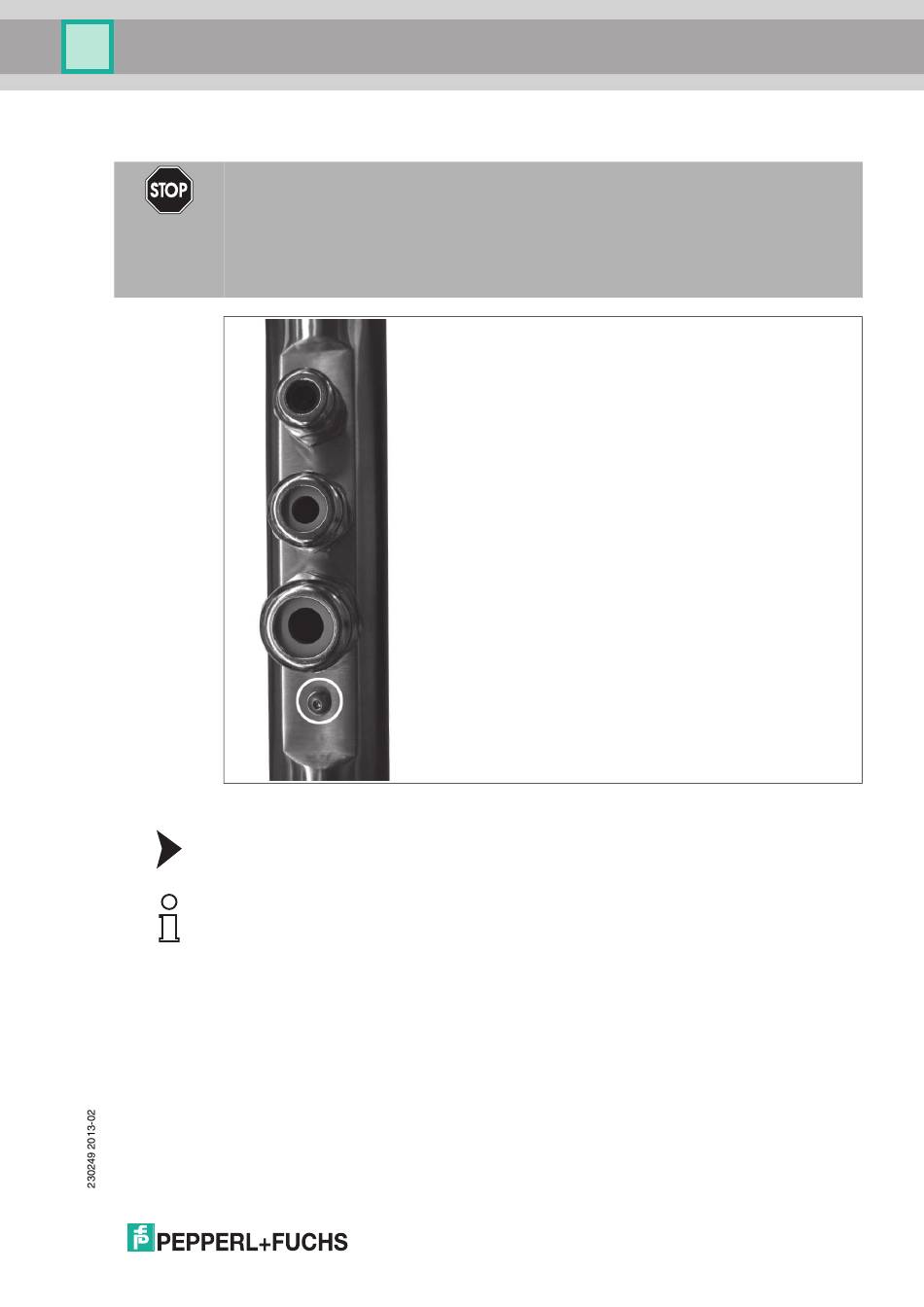

Abbildung 3.2
VisuNet GMP über den Standfuß erden
Hinweis!
Abhängig vom verwendeten Erdungskabel benötigen Sie einen entsprechenden
Quetschkabelschuh (nicht im Lieferumfang enthalten).
1. Führen Sie das Erdungskabel in den Quetschkabelschuh (7) ein.
2. Schrauben Sie die M5 Mutter (5) am Erdungsanschluss auf.
3. Führen Sie den Quetschkabelschuh zwischen die Mutter (2) und die Unterlegscheibe (3)
ein.
4. Ziehen Sie die Mutter (5) wieder an (Drehmoment 6 Nm).
Erdungsanschluss an Standfuß
51
