VisuNet EX2 GMP PC/RM3719 PC/RM3722
Produktspezifikationen
2.8.3

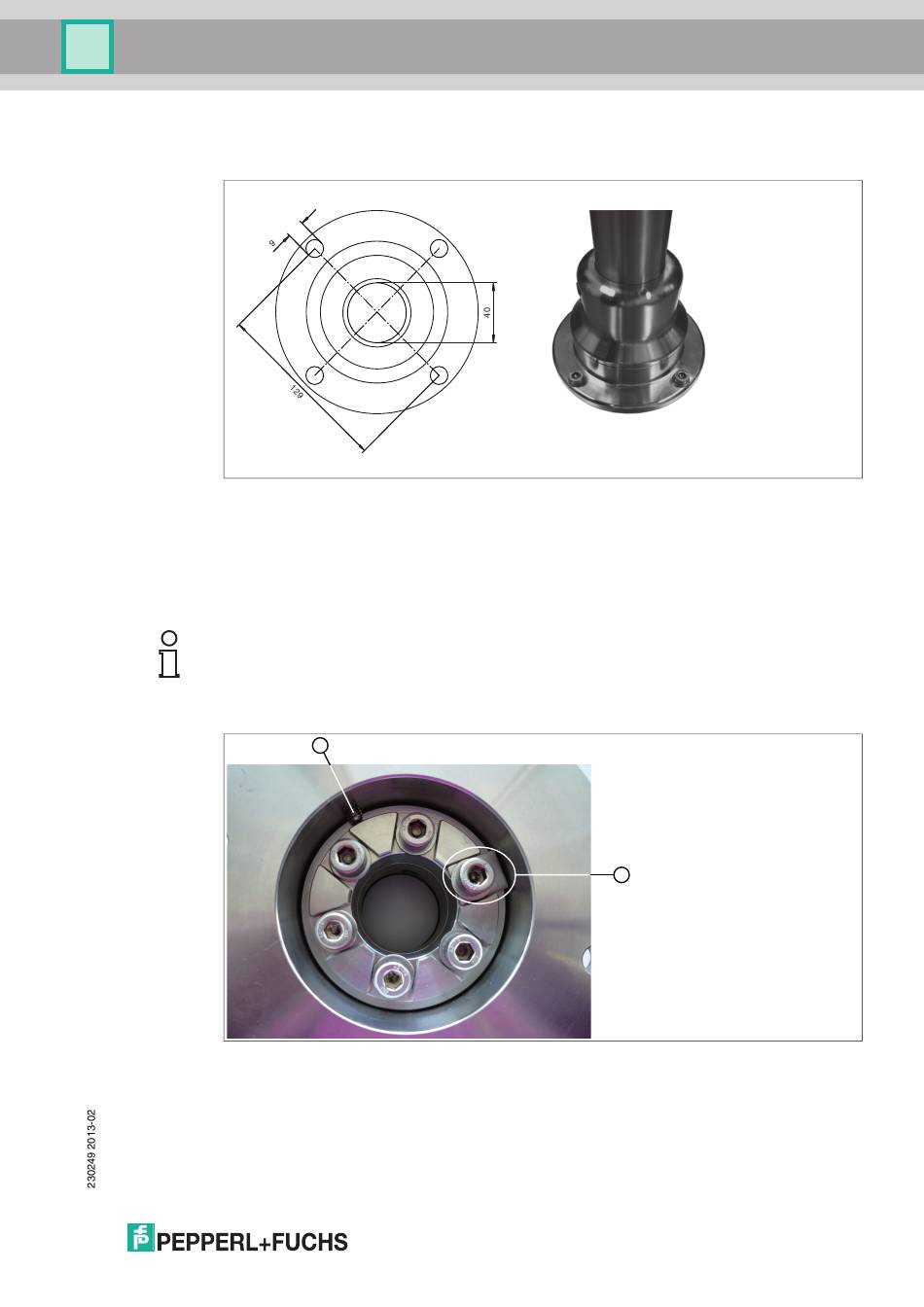

Bohrbild der drehbaren Standfuß-Befestigung
Befestigungsvariante drehbar, frontseitige Befestigung:
A

Drehwinkel der drehbaren Befestigungsvariante

Das erste Anschlagblech ist vormontiert für einen max. Drehwinkel von 350°.
Mit dem beigelegten zweiten Anschlagblech kann ein individuell gewünschter Drehwinkel
festgelegt werden.
Der Drehwinkel kann über die 6 Schrauben in 60°-Schritten unterteilt werden.
Hinweis!
Geeignete Leitungen verwenden
Falls das VisuNet EX2 GMP im laufenden Betrieb drehbar sein soll, müssen dafür geeignete
Leitungen und evtl. Kabelverschraubungen entsprechend EN 60079-19 verwendet werden.
Abbildung 2.6
1. Anschlagschraube
2. vormontiertes Anschlagblech
1
Drehbare Befestigungsvariante
2
39
