VisuNet EX2 GMP PC/RM3719 PC/RM3722
Installation und Inbetriebnahme
3.5 Standfuß-Montage
Standfuß an Boden befestigen
Hinweis!
Benutzen Sie zur Fixierung des Standfußes 4 Schrauben (M8), die zur Beschaffenheit des
Bodens passen.
1. Um den Standfuß gegen den Boden abzudichten, benutzen Sie die beigelegte Dichtung.
2. Befestigen Sie den Standfuß mit Hilfe der 4 Schrauben (M8).

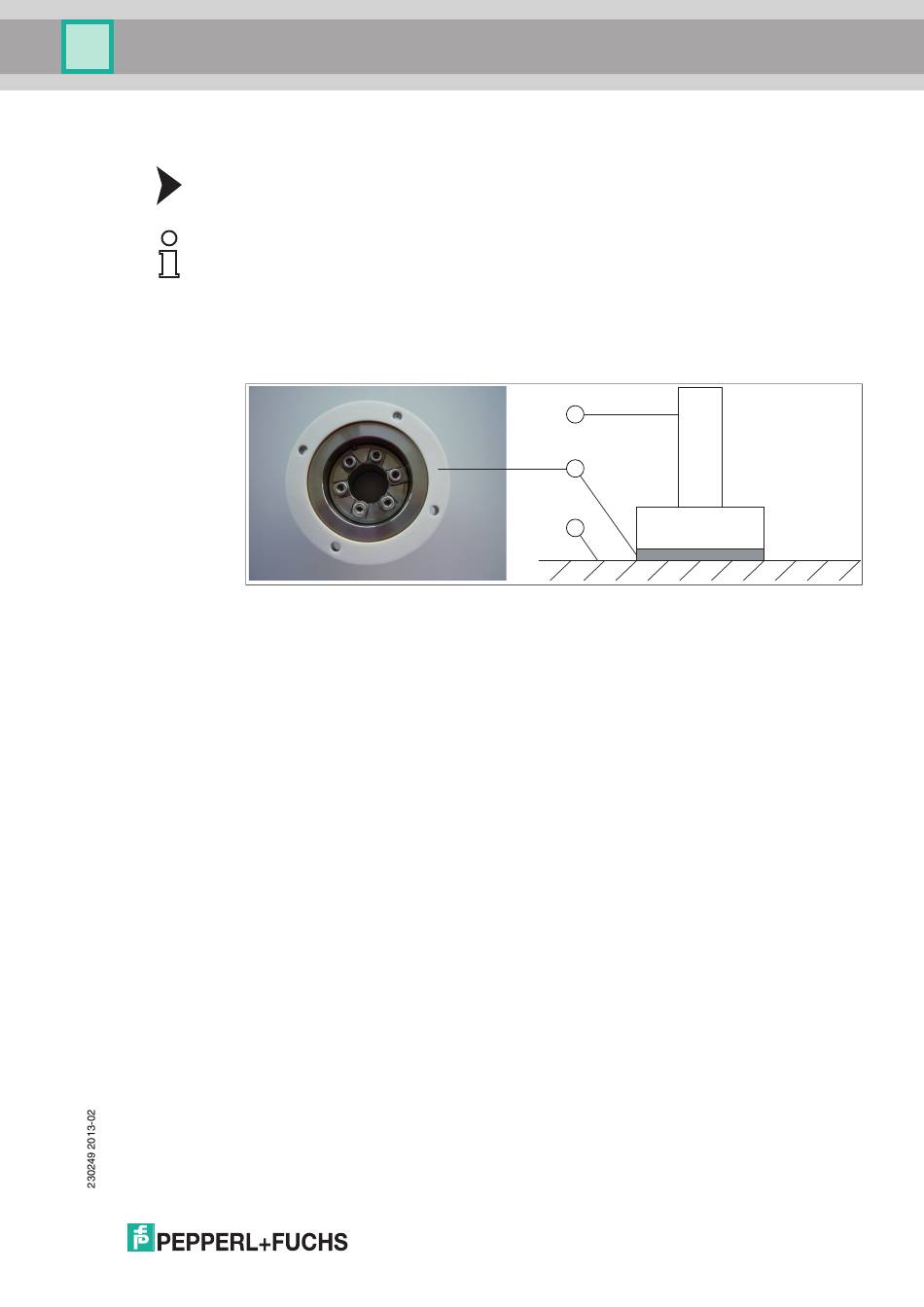

Abbildung 3.4 Standfuß von unten (Foto) und von der Seite (Grafik)
1. Standfuß
2. Dichtung
3. Boden
1
2
3
53
