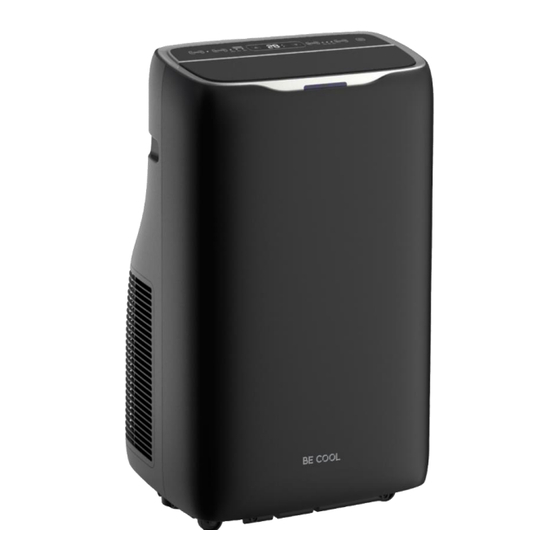

be cool BC14KL2402FW Bedienungsanleitung
Mobiles klimagerät
Verwandte Anleitungen für be cool BC14KL2402FW
Inhaltszusammenfassung für be cool BC14KL2402FW

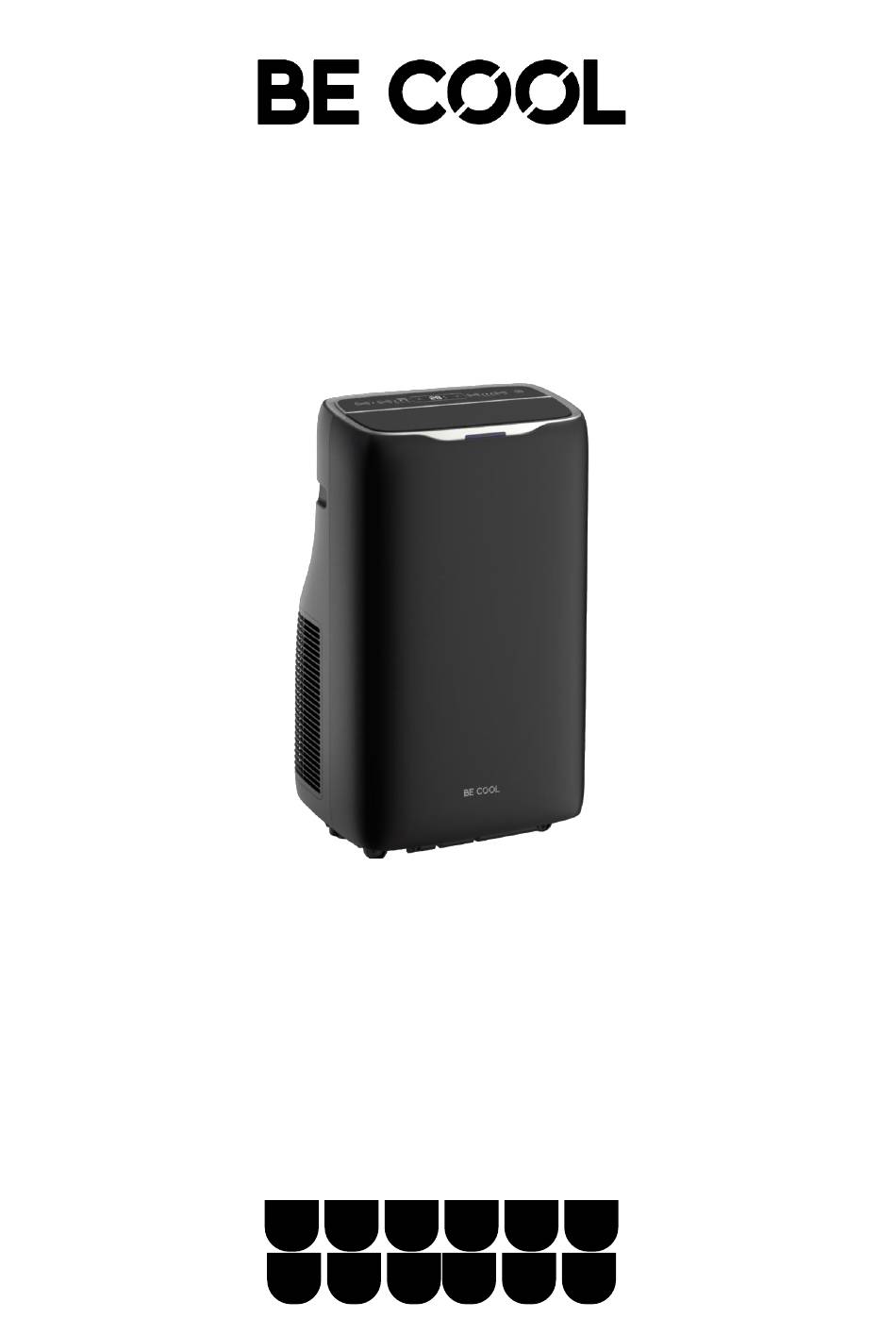

- Seite 1 BEDIENUNGSANLEITUNG Mobiles Klimagerät BC14KL2402FW HERZLICHEN GLÜCKWUNSCH! VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON BE COOL ENTSCHIEDEN HABEN. Diese Bedienungsanleitung gibt es in folgenden Sprachen...
-
Seite 3: Schützen Sie Sich
LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SICH SELBST ANDERE, INDEM SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN! WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDORT UND ZUM ELEKTRISCHEN ANSCHLUSS. - Seite 4 16. Kinder unter 8 Jahre und Personen mit eingeschränkten physischen, psychischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen dürfen dieses Gerät nur benutzen, wenn es unter einer angemessenen Aufsicht geschieht und es zu einer ausführlichen Anleitung zur Benutzung des Geräts in einer sicheren Art und Weise gekommen ist, sowie die bestehenden Gefahren beschrieben wurden.
-
Seite 5: Spezifische Informationen Zum Kältemittel R290
37. Falls Sie Fragen zur Instandhaltung haben, können Sie mit der vom Hersteller autorisierten Kundenhotline/ Servicestelle in Kontakt treten. Der Hauptschalter und der On/Off-Schalter sollte nicht als WARNUNG alleiniges Mittel zur Stromtrennung verwendet werden. Ziehen immer Netzstecker aus, bevor Wartungsarbeiten beginnen oder das Gerät bewegen. Um die Gefahr eines elektrischen Schlags zu vermeiden, ziehen Sie den Stecker aus der Steckdose, wenn das Gerät nicht in Verwendung ist - ebenso vor jeder Reinigung. - Seite 6 RECYCLING Die Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen. ENTSORGUNG Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeraten (WEEE). Elektrische und elektronische Gerate können gefährliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik- Altgeräte.
-
Seite 7: Beschreibung Des Gerätes Und Lieferumfang
BESCHREIBUNG DES GERÄTES UND LIEFERUMFANG Symbolbild 7. Oberer Lufteinlass 1. Griff (Beidseitig) 8. Auslass für Abluft 2. Lufteinlass 9. Entwässerungsstutzen 3. Bedienfeld 10. Doppelrohramen 4. Luftauslasgitter 11. Abluftschlauch mit Adapter 5. Rollen 12. Fensterabdichtung 6. Fernbedienung BEDIENFELD UND FERNBEDIENUNG... -
Seite 8: Vorbereitung Zur Verwendung
1. Ein/Aus-Schalter Drücken Sie die Taste, um die Klimaanlage ein- oder auszuschalten. 2. Geschwindigkeitstaste Drücken Sie die Taste, um die hohe/mittlere/niedrige Geschwindigkeit auszuwählen. 3. Temperatur-/Zeiteinstellungstaste Drücken Sie die Taste im Kühlmodus, um die eingestellte Temperatur zu erhöhen/reduzieren. Drücken Sie sie im Zeitmodus, um die Ein- /Ausschaltzeit anzupassen. -
Seite 9: Platzierung Und Installation
PLATZIERUNG UND INSTALLATION Platzierung • Stellen Sie das Gerät auf den horizontalen Boden in der Nähe des Fensters. • Für eine ordnungsgemäße Belüftung und beste Leistung des Geräts sollte das Gerät mindestens 50 cm von der Umgebung entfernt sein. 50cm Installation Montage des Abluftrohrs Abluftanschluss... - Seite 10 Schritt 2: Installieren Sie die feststehende Fensterdichtungsplatte am Fenster. (siehe Abbildung). Schritt 3: Drehen Sie den Abluftschlauch (Abluftgelenk) gegen den Uhrzeigersinn in den Auslass für Abluft des hinteren Gehäuses. Schritt 4: Befestigen Sie die Abluftrohrmontage (Fensteradapter) an der Fensterdichtungsplattenmontage und schrauben Sie sie fest. Gesamtansichtsdiagramm nach der Montage HINWEIS Wenn die Fensteröffnung kleiner als die Mindestlänge des Fensterschiebersets ist, schneiden Sie das...
- Seite 11 Der Abluftschlauch muss möglichst kurz und so wenig wie möglich gebogen sein, damit die Luft frei strömen kann. Das Klimagerät sollte auf einem festen Boden aufgestellt werden, um Lärm ACHTUNG und Vibrationen zu minimieren. Stellen Sie das Gerät auf einen geraden, ebenen Untergrund, der stark genug ist, das Gerät zu tragen.
-
Seite 12: Empfehlung Von Be Cool
EMPFEHLUNG VON BE COOL Wir empfehlen Ihnen einen SHE Hot-Air Stop bei der Installation an Fenstern, Balkontüren oder Schiebetüren. Diese bieten folgende Vorteile: • Es strömt keine warme Luft in den Wohnraum → daher Energieeinsparung • Einfache und schnelle Montage •... - Seite 13 • Drücken Sie die Geschwindigkeitstaste, um zwischen den Geschwindigkeitsstufen Hoch/Mittel/Niedrig zu wählen. VENTILATORMODUS • Nachdem der Ventilator-Modus mit der Fernbedienung ausgewählt wurde, leuchtet die Windanzeige auf. • Drücken Sie die Geschwindigkeitstaste, um zwischen den Geschwindigkeitsstufen Hoch/Mittel/Niedrig zu wählen. Die Temperatur kann nicht eingestellt werden. ENTFEUCHTUNGSMODUS Im Trockenmodus wird die Trockenanzeigeleuchte aktiviert.
-
Seite 14: Wartung Und Reinigung
TIMERMODUS • Im Standby-Modus drücken Sie die Timer-Taste, um die Einschaltzeit einzustellen. Drücken Sie die Auf- und Ab-Tasten, um zwischen 0 und 24 Stunden einzustellen, und die Timer-Anzeige leuchtet auf. • Nachdem die Klimaanlage eingeschaltet ist, drücken Sie die Timer-Taste, um die Ausschaltzeit einzustellen. - Seite 15 WASSERTANK MANUELL ENTLEEREN Das Gerät besitzt ein automatisches Wasserverdampfungssystem. Durch die Zirkulation des Kondenswassers wird der Kompressor gekühlt, was nicht nur die Kühlleistung verbessert, sondern auch Energie spart. Falls der Wassertank trotzdem voll ist, erscheint das auf dem Bedienpanel „FL“ auf dem Display und das Klimagerät schaltet sich automatisch ab.
-
Seite 16: Behebung Der Probleme
BEHEBUNG DER PROBLEME In der nachfolgenden Tabelle finden Sie häufig auftretende Probleme und entsprechende Wartungsmaßnahmen für diese Serie tragbarer Klimaanlagen. Falls die Maschine ungewöhnliche Betriebszustände aufweist, können Sie diese Tabelle zur einfachen Diagnose und Wartung heranziehen. Sollte das Problem dennoch bestehen bleiben, empfehlen wir, sich an qualifiziertes Wartungspersonal zu wenden. -
Seite 17: Fehlercodes
FEHLERCODES Fehlercode Fehlerbeschreibung Fehler des Temperatursensors der Spule Fehler des Innentemperatursensors Frostschutz: Die Temperatur des Verdampfers ist zu niedrig und die gesamte Klimaanlage schaltet sich ab. Wenn die Temperatur über 8 Grad steigt, wird der Schutz aufgehoben und der vorherige Betriebszustand wird wiederhergestellt. - Seite 18 Wenn das Gerät in der App als „online“ angezeigt wird, kann es über die App gesteuert werden. • Wenn das Gerät „offline“ ist, kann es über die App eingeschalten werden. Die Anwendung funktioniert auch mit Amazon Alexa und Google Assistant Technische Informationen Artikelnummer BC14KL2402FW Kühlleistung 14.000 BTU/h Leistungsaufnahme (Kühlen) 4.100 Watt Max. Leistungsaufnahme 1.520 Watt...
- Seite 19 Mit diesem Qualitätsprodukt von BE COOL haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen. Für dieses BE COOL Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich! Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen.
- Seite 189 NAVODILA ZA UPORABO Mobilna klimatska naprava BC14KL2402FW ČESTITAMO! HVALA, KER STE IZBRALI IZDELEK BE COOL.
- Seite 225 WICHTIG! Diese Anweisungen sind nur für das BECOOL-Servicecenter! Der Service bzw. die Reparatur darf nur von einem qualifizierten Kältemitteltechniker, dem es erlaubt ist das R290-Kältemittel handzuhaben, durchgeführt werden. Versuchen Sie daher niemals das Gerät selbst zu reparieren oder das Gehäuse zu öffnen, dies führt zum sofortigen Verlust des Garantieanspruchs.
-
Seite 231: Konformitätserklärung
Declares, that the product Bezeichnung Description Klimagerät 14.000 BTU Modell Nr. Model No. BC14KL2402FW konform ist mit folgenden Richtlinien, Normen und/oder Verordnungen: is conformity with following directives, norms and/or regulations: (III) EMV Richtlinie / EMC directive 2014/30/EU EN 55014-1: 2017... - Seite 232 English [En] EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. German [De] EU-KONFORMITÄTSERKLÄRUNG Der Hersteller [I] erklärt in alleiniger Verantwortung, dass die Produkte [II] allen Anforderungen der EU- Richtlinien, Verordnungen und harmonisierten Normen [III] entsprechen.
