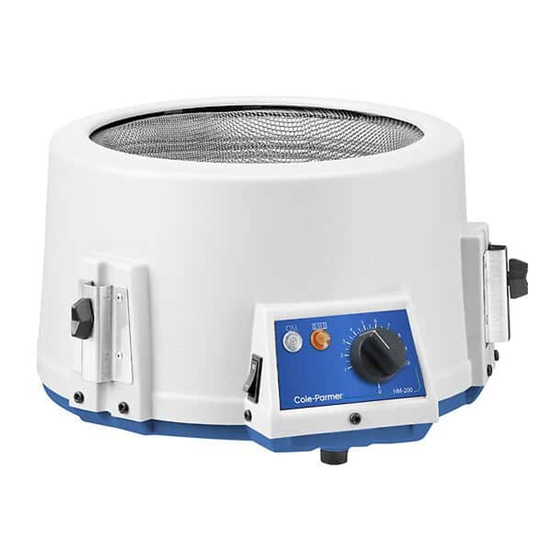

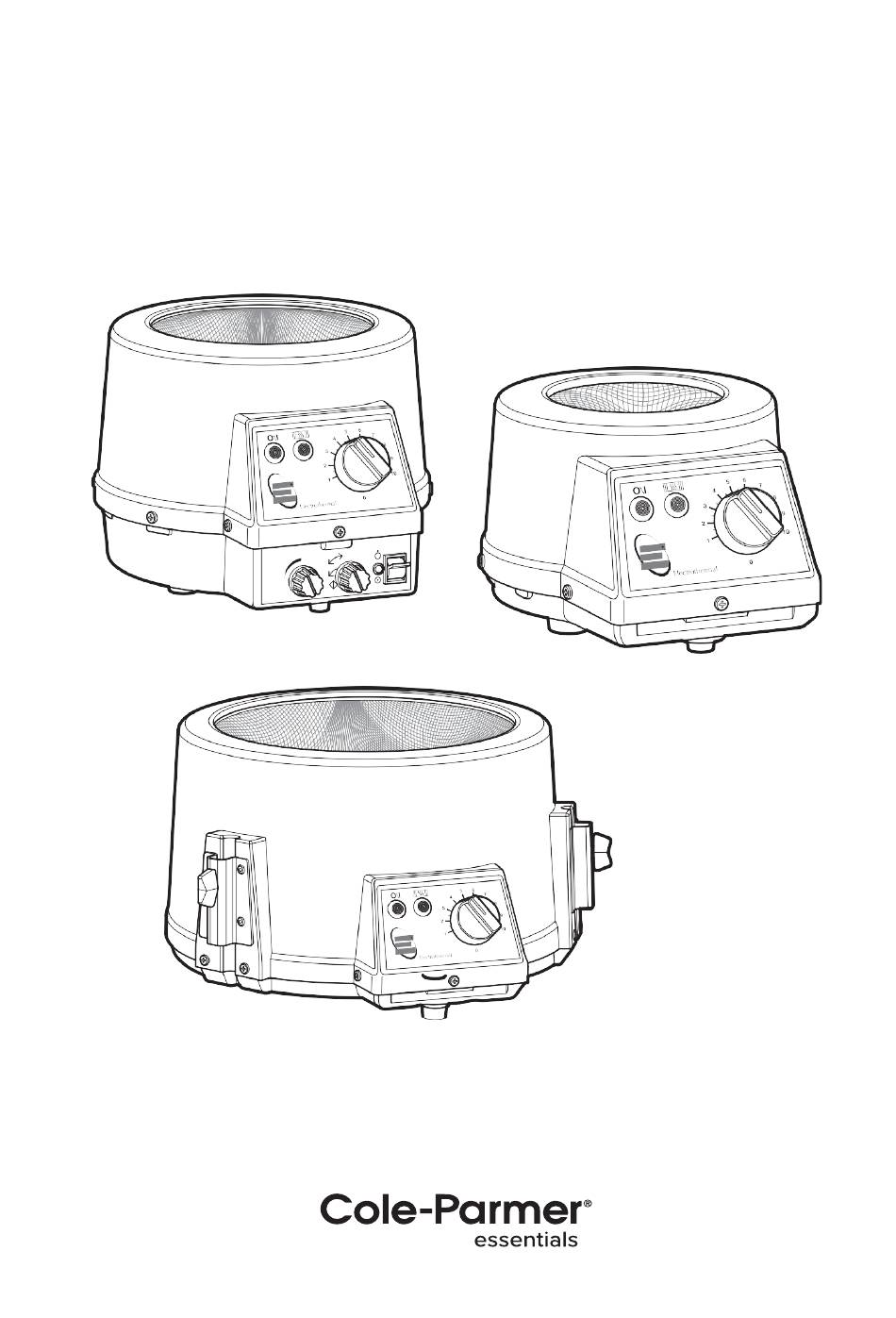

- Seite 1 Cole-Parmer ® Serie HM-200 & SHM-200 Heizhauben Bedienungsanleitung M6873-CPB Version 13.1...
- Seite 3 Wir empfehlen Ihnen dringend, diese Bedienungsanleitung sorgfältig zu lesen, um einen sicheren und ordnungsgemäßen Umgang mit Ihrem neuen Produkt von Cole-Parmer zu gewährleisten. Es wird empfohlen, dass die für die Verwendung dieses Geräts verantwortliche Stelle diese Bedienungsanleitung liest und sicherstellt, dass die Benutzer*innen in der Bedienung des Geräts entsprechend geschult sind.
- Seite 4 1. EINFÜHRUNG 1.1. Die Heizhauben-Serie von Cole-Parmer ist speziell darauf ausgelegt, in modernen Laborumgebungen eine vollständige Lösung für das Erhitzen von Flüssigkeiten in Rundkolben zu bieten. Das traditionelle Cole-Parmer-Heizelement wurde mit vielen neuen Funktionen ausgestattet und bietet dem Nutzer damit zahlreiche Optionen für unterschiedliche Anwendungen.
- Seite 5 2. SYMBOLE UND DEREN VERWENDUNG IN DIESER BEDIENUNGSANLEITUNG 2.1. Diese Bedienungsanleitung verwendet die folgenden Symbole um auf Bedingungen hinzuweisen, die potenziell gefährlich für den Benutzer sein könnten, oder um spezielle Hinweise zu geben, die berücksichtigt werden müssen. Diese Symbole sind auch auf dem Produkt oder seiner Verpackung abgebildet.
- Seite 6 3. SICHERHEITSINFORMATIONEN 3.1. Dieses Produkt ist für einen sicheren Betrieb ausgelegt, wenn es gemäß den Anweisungen des Herstellers verwendet wird. HINWEIS: Wird das Gerät nicht in Übereinstimmung mit der Bedienungsanleitung des Herstellers verwendet, kann dies den grundlegenden Sicherheitsschutz des Geräts beeinträchtigen und zum Erlöschen der Garantie/Gewährleistung führen.
- Seite 7 Stellen Sie sicher, dass das Gerät auf einer sauberen, trockenen, nicht brennbaren, festen Arbeitsfläche verwendet wird, die rundherum mindestens 300 mm Abstand zu anderen Geräten aufweist. Stellen Sie das Gerätnicht so auf, dass es schwer vom Stromnetz zu trennen ist. Stellen Sie das Gerätnicht so auf, dass es schwer vom Stromnetz zu trennen ist.
- Seite 8 Bei Wiederherstellung der Stromversorgung nach einer Unterbrechung kehrt die Heizhaube automatisch zum vorherigen Betriebsmodus zurück. Halten Sie das Netzkabel, den IEC-Stecker und das Kabel von der Heizoberfläche fern. ACHTUNG: Bei hohem Energieeintrag und spezifischen Anordnungen der Glasgeräte in den HM- und SHM-Produktserien, wo der Heizkontakt mit den Glasgeräten relativ gering ist, kann es zu lokaler Überhitzung kommen, die ein anschließendes "Bumping"...
- Seite 9 Bitte überprüfen Sie den Inhalt Ihres Kartons anhand des entsprechenden Produktdiagramms. Anwendbar auf alle HM-200 und SHM-200 Produkte. Dies ist nur zu Darstellungszwecken. Position Nr. Beschreibung Bedienungsanleitung Netzkabel und vergossener Nach Stecker und Kabelsatz (kann von der Abbildung Bedarf abweichen). Heizhaube –...
- Seite 10 5. AUFBAU 5.1. Elektrische Sicherheit und Aufbau 5.1.1. Dieses Gerät ist für den sicheren Betrieb unter den folgenden Bedingungen ausgelegt: · Nur für Verwendung im Innenbereich. · Höhenlage bis zu 2000 m. · Temperaturen zwischen 5 °C und 40 °C. ·...
- Seite 11 Hinweis: Cole-Parmer Controller der Serien CN-200-2300 / CN-200-1100-115 / CN-200- 1800 / CN-200-800 und CN-200D können auch für die externe Steuerung verwendet werden, wenn die Heizhaube in einem Abzugsschrank eingesetzt wird. HINWEIS: Externe Controller können nicht für SHM-200 oder SHM-200-MP3 / SHM-200- MP6 Produkte verwendet werden.
- Seite 12 7. BEDIENUNG DES PRODUKTS 7.1. HM-200, SHM-200, HM-200-V und HM-200-SP Mantel mit Controller Position Beschreibung Anzeige für Netzspannung Heizelement ein Energiereglerknopf Heizelement Warnaufkleber Schalter zur Auswahl des Stromkreises (für Heizhauben mit zwei Heizkreisen) Typenschild Netzeingang IEC-Buchse (Enthält Schutzsicherungen). Stützstangenhalterung (Hinweis: Bei den 2-, 3- und 5-Liter-Varianten sind 3 Klemmpositionen vorhanden).
- Seite 13 7.2. SHM-200 Mantel (mit Controller und Rührvorrichtung) Position Beschreibung. Anzeige für Netzspannung Heizelement ein Energiereglerknopf Heizelement Warnhinweise (Heiße Oberfläche und Bedienungsanleitung beachten) Einstellung der Rührerdrehzahl Drehschalter zum Auswählen des Rührwerks LED-Anzeige „Rührwerk ein“. Typenschild Netzeingang IEC-Buchse (Enthält Schutzsicherungen) Stützstangenhalterung (Hinweis: Bei den 2-, 3- und 5-Liter-Varianten sind 3 Klemmpositionen vorhanden).
- Seite 14 8. TECHNISCHE SPEZIFIKATIONEN 8.1. Allgemeine Spezifikation 20mm x 5mm Glas Quickblow. (2 pro Sicherungstyp Gerät) Geschwindigkeit siehe unten Thermisch isolierter Elementdraht, der in Heizelement Konstruktion eine Kassettenkonstruktion eingenäht ist Maximale Temperatur des C. Nennwert Max ° Elements HM / SHM-200 Polypropylen Gehäusekonstruktion Wärmeisolierung...
- Seite 15 8.3. Abmessungen und Gewicht (unverpackt) HM-200-50 Gewicht 0,78 kg HM-200-100 Gewicht 0,78 kg HM-200-250 Gewicht 0,78 kg HM-200-500 Gewicht 1,25 kg...
- Seite 16 HM-200-1000 Gewicht 1,25 kg HM-200-2000 Gewicht 2,58 kg HM-200-3000 Gewicht 2,58 kg HM-200-5000 Gewicht 2,58 kg...
- Seite 17 HM-200-V-50 Gewicht 0,78 kg HM-200-V-250 Gewicht 0,78 kg HM-200-V-1000 Glasgröße 500 - 1000 ml HM-200-SP-1000 Glasgröße 50 - 1000 ml Gewicht 2,76 kg HM-200-V-5000 HM-200-SP-5000 Gewicht 5,69 kg...
- Seite 18 SHM-200-50 Gewicht 1,73 kg SHM-200-250 Gewicht 1,73 kg SHM-200-500 Gewicht 2,75 kg SHM-200-1000 Gewicht 2,75 kg SHM-200-2000 Gewicht 5,68 kg...
- Seite 19 9. WARTUNG 9.1. Allgemeine Informationen: Trennen Sie das Gerät von der Netzspannung und lassen Sie es abkühlen, bevor Sie Wartungsarbeiten durchführen. Die Wartung sollte nur unter der Leitung der zuständigen Stelle und von einem fachmännischen Elektriker durchgeführt werden. Nichtbeachtung kann zu Schäden am Produkt führen und im Extremfall eine Gefahr für den Endnutzer darstellen.
- Seite 20 9.3. Die Heizkassette ersetzen. (GRÖSSE 1, 2, 3) Die Cole-Parmer-Hauben enthalten eine mineralische Rockwool-Dämmung. Bei der Handhabung eine geeignete Gesichtsmaske verwenden, die das CE-Zeichen trägt. Bei der Handhabung Gesichtsmaske nach BS/EN 149 und Schutzhandschuhe tragen. Bei der Handhabung Handschuhe tragen. Sollte es zu Hautreizungen kommen, können diese durch Abspülen der Hände unter kaltem, laufendem Wasser vor dem Waschen gemildert werden.
- Seite 21 9.4. Verschüttung und Dekontamination. Verschüttung: Berühren Sie die Heizhaube nicht, falls etwas verschüttet wurde oder Glas zerbrochen ist. Trennen Sie das Gerät vom Stromnetz. Lassen Sie das Gerät abkühlen. Tragen Sie einen geeigneten Handschutz (je nach zu beheizendem Stoff) und entfernen Sie vorsichtig die Glasscherben.
- Seite 22 10. ERSATZTEILE UND ZUBEHÖR 10.1. Ersatzheizkassetten. Alle Cole-Parmer Ersatzheizkassetten sind mit den Buchstaben RE und der Kolbengröße XXX0 gekennzeichnet. Bei 115-V-Produkten fügen Sie das Suffix X1 an die Teilenummer der Heizkassette an. Haubenmodell Typ Ersatzheizkassette HM-200-50 Bestellung RE0050 HM-200-100 Bestellung RE0100 HM-200-250 Bestellung...
- Seite 23 ERSATZTEILE Bestellnummer Beschreibung Menge AZ9021 Ersatzteilpaket Simmerstat Controller AZ9034 Sicherung: F10A AZ9035 Sicherung: F8A AZ9036 Sicherung: F6.3A AZ9038 Sicherung: F0.5A AZ9040 Sicherung:F2.5A AZ9041 Sicherung: F3.15A AZ9130 Sicherung; F3A CRM5607 Neon: Durchsichtig (230V) CRM5608 Neon: Gelb (230V) CRM5619 Neon: Durchsichtig (115 V) CRM5620 Neon: Gelb (115 V) Schalter, Elementauswahl...
- Seite 24 11. KUNDENSUPPORT Wenn Sie Hilfe und Unterstützung bei der Verwendung dieses Produkts benötigen, wenden Sie sich bitte an den Kundendienst unter der folgenden Adresse. Antylia Scientific Beacon Road, Stone, Staffordshire, ST15 0SA, United Kingdom Tel: +44 (0)1785 812121 Allgemeine Anfragen: cpinfo@antylia.com Bestellanfragen: cpsales@antylia.com Technischer Support: cptechsupport@coleparmer.com www.coleparmer.com...
- Seite 25 12. INFORMATIONEN ZUR KONFORMITÄTSERKLÄRUNG Dieses Produkt erfüllt Standards erfüllen, und können daher die anwendbaren CE- nicht garantieren, dass in der Praxis Richtlinien keine Störungen auftreten. Sollte das UKCA-Gesetzgebung Risiko von Verletzungen, Schäden oder für Hochfrequenzstörungen und es ist zu erwarten, Verlusten bestehen, falls das Gerät nicht dass es andere Geräte mit ähnlichen Qualifikationen ordnungsgemäß...
- Seite 26 13. Hinweise...
- Seite 27 Bestellinformationen Bestell- Serie Modell Altbestände SKU nummer 36002-02 HM-200 HM-200-50 EM0050/CE 36002-00 HM-200 HM-200-50-115 EM0050/CEX1 36002-06 HM-200 HM-200-100 EM0100/CE 36002-04 HM-200 HM-200-100-115 EM0100/CEX1 36002-10 HM-200 HM-200-250 EM0250/CE 36002-08 HM-200 HM-200-250-115 EM0250/CEX1 36002-14 HM-200 HM-200-500 EM0500/CE 36002-12 HM-200 HM-200-500-115 EM0500/CEX1 36002-18 HM-200 HM-200-1000 EM1000/CE...
- Seite 28 Garantieregistrierung India T: +44 (0) 1480 272279 T: +9122 61394444 E: uk.sales@antylia.com E: info@coleparmer.in W: coleparmer.co.uk W: coleparmer.in Germany China T: +49 (0) 9377 92030 T: +1 847 549 7600 E: de.sales@antylia.com E: sales@antylia.com W: coleparmer.de W: coleparmer.com France T: +33 (0) 1486 37800 T: +1 847 549 7600 E: fr.sales@antylia.com E: sales@antylia.com...
