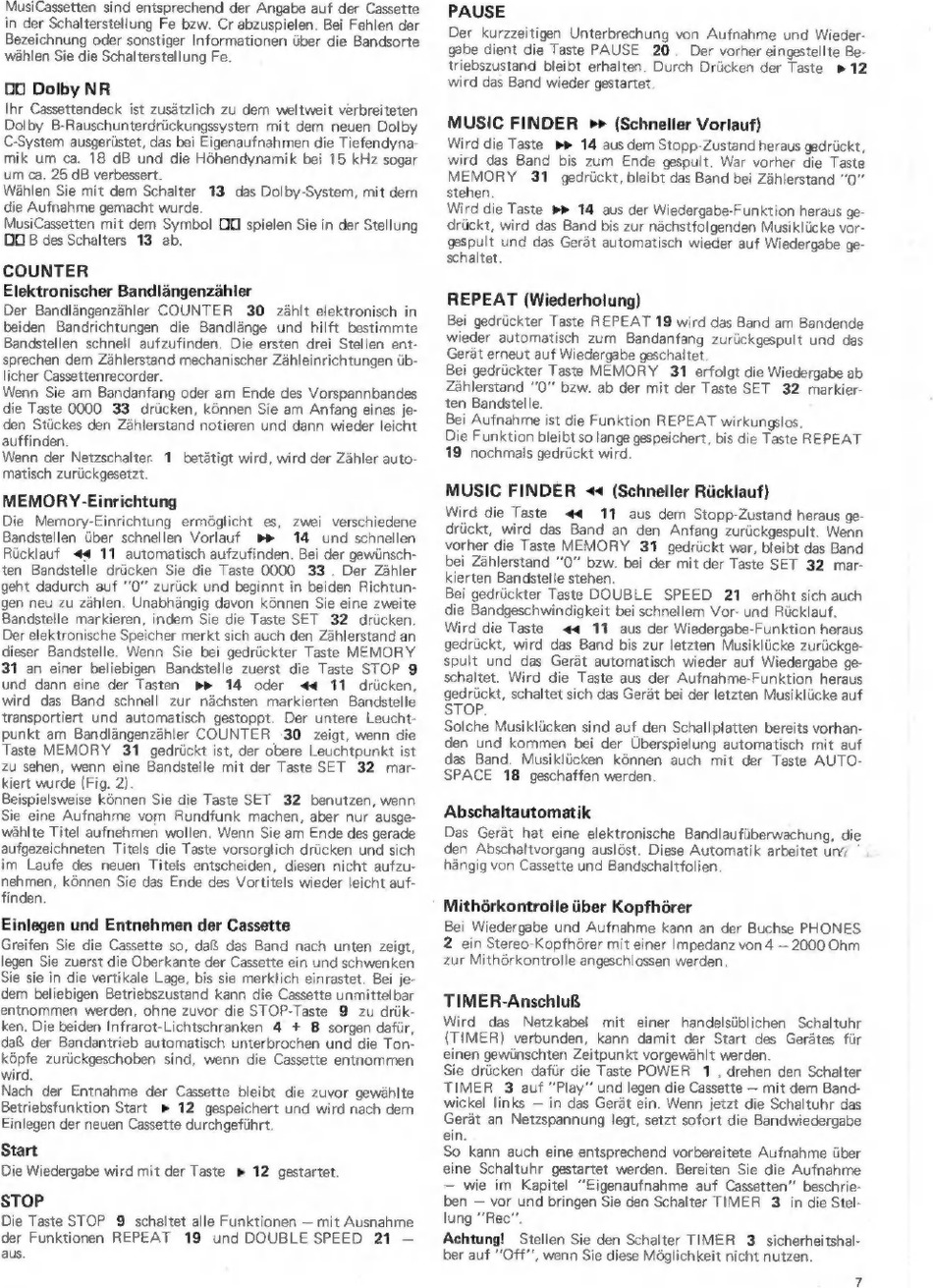

Dual C844 Bedienungsanleitung Seite 7

MusiCassetten sind entsprechend der Angabe auf der Cassette
in der Schalterstellung Fe bzw. Cr abzuspielen. Bei Fehlen der
Bezeichnung oder sonstiger Informationen über die Bandsorte
wählen Sie die Schalterstellung Fe.
00 Dolby NR
Ihr Cassettendeck ist zusátzlich zu dem weltweit verbreiteten
Dolby B-Rauschunterdrückungssystem mit dem neuen Dolby
C-System ausgerüstet, das bei Eigenaufnahmen die Tiefendyna-
mik um ca. 18 dB und die Hóhendynamik bei 15 kHz sogar
um ca. 25 dB verbessert.
Wählen Sie mit dem Schalter 13 das Dolby-System, mit dem
die Aufnahme gemacht wurde.
MusiCassetten mit dem Symbol OQ spielen Sie in der Stellung
DOB des Schalter 13 ab.
COUNTER
Elektronischer Bandlängenzähler
Der Bandlängenzähler COUNTER 30 zählt elektronisch in
beiden Bandrichtungen die Bandlänge und hilft bestimmte
Bandstellen schnell aufzufinden. Die ersten drei Stellen ent-
sprechen dem Zählerstand mechanischer Zähleinrichtungen üb-
licher Cassettenrecorder.
Wenn Sie am Bandanfang oder am Ende des Vorspannbandes
die Taste 0000 33 drücken, können Sie am Anfang eines je-
den Stückes den Zählerstand notieren und dann wieder leicht
auffinden.
Wenn der Netzschalter 1 betätigt wird, wird der Zähler auto-
matisch zurückgesetzt.
MEMORY -Einrichtung
Die Memory-Einrichtung ermöglicht es, zwei verschiedene
Bandstellen über schnellen Vorlauf »» 14 und schnellen
Rücklauf «4 11 automatisch aufzufinden. Bei der gewünsch-
ten Bandstelle drücken Sie die Taste 0000 33 . Der Zähler
geht dadurch auf "O'' zurück und beginnt in beiden Richtun-
gen neu zu zählen. Unabhängig davon können Sie eine zweite
Bandstelle markieren, indem Sie die Taste SET 32 drücken.
Der elektronische Speicher merkt sich auch den Zählerstand an
dieser Bandstelle. Wenn Sie bei gedrückter Taste MEMORY
31 an einer beliebigen Bandstelle zuerst die Taste STOP 9
und dann eine der Tasten »» 14 oder 44 11 drücken,
wird das Band schnell zur nächsten markierten Bandstelle
transportiert und automatisch gestoppt. Der untere Leucht-
punkt am Bandlängenzähler COUNTER 20 zeigt, wenn die
Taste MEMORY 31 gedrückt ist, der obere Leuchtpunkt ist
zu sehen, wenn eine Bandstelle mit der Taste SET 32 mar-
kiert wurde (Fig. 2).
Beispielsweise können Sie die Taste SET 32 benutzen, wenn
Sie eine Aufnahme vom Rundfunk machen, aber nur ausge-
wählte Titel aufnehmen wollen. Wenn Sie am Ende des gerade
aufgezeichneten Titels die Taste vorsorglich drücken und sich
im Laufe des neuen Titels entscheiden, diesen nicht aufzu-
nehmen, können Sie das Ende des Vortitels wieder leicht auf-
finden.
Einlegen und Entnehmen der Cassette
Greifen Sie die Cassette so, daß das Band nach unten zeigt,
legen Sie zuerst die Oberkante der Cassette ein und schwenken
Sie sie in die vertikale Lage, bis sie merklich einrastet. Bei je-
dem beliebigen Betriebszustand kann die Cassette unmittelbar
entnommen werden, ohne zuvor die STOP-Taste 9 zu drük-
ken. Die beiden Infrarot-Lichtschranken 4 + 8 sorgen dafür,
daß der Bandantrieb automatisch unterbrochen und die Ton-
köpfe zurückgeschoben sind, wenn die Cassette entnommen
wird.
Nach der Entnahme der Cassette bleibt die zuvor gewählte
Betriebsfunktion Start ® 12 gespeichert und wird nach dem
Einlegen der neuen Cassette durchgeführt.
Start
Die Wiedergabe wird mit der Taste » 12 gestartet.
STOP
Die Taste STOP 9 schaltet alle Funktionen — mit Ausnahme
der Funktionen REPEAT 19 und DOUBLE SPEED 21 —
aus.
PAUSE
Der kurzzeitigen Unterbrechung von Aufnahme und Wieder-
gabe dient die Taste PAUSE 20. Der vorher eingestellte Be-
triebszustand bleibt erhalten. Durch Drücken der Taste » 12
wird das Band wieder gestartet.
MUSIC FINDER »» (Schneller Vorlauf)
Wird die Taste »» 14 aus dem Stopp-Zustand heraus gedrückt,
wird das Band bis zum Ende gespult. War vorher die Taste
MEMORY 31 gedrückt, bleibt das Band bei Zählerstand "0"
stehen.
Wird die Taste »» 14 aus der Wiedergabe-Funktion heraus ge-
drückt, wird das Band bis zur nächstfolgenden Musiklücke vor-
gespult und das Gerät automatisch wieder auf Wiedergabe ge-
schaltet.
REPEAT (Wiederholung)
Bei gedrückter Taste REPEAT 19 wird das Band am Bandende
wieder automatisch zum Bandanfang zurückgespult und das
Gerät erneut auf Wiedergabe geschaltet.
Bei gedrückter Taste MEMORY 31 erfolgt die Wiedergabe ab
Zählerstand "0" bzw. ab der mit der Taste SET 32 markier-
ten Bandstelle.
Bei Aufnahme ist die Funktion REPEAT wirkungslos.
Die Funktion bleibt so lange gespeichert, bis die Taste REPEAT
19 nochmals gedrückt wird.
MUSIC FINDER «« (Schneller Rücklauf)
Wird die Taste 44 11 aus dem Stopp-Zustand heraus ge-
drückt, wird das Band an den Anfang zurückgespult. Wenn
vorher die Taste MEMORY 31 gedrückt war, bleibt das Band
bei Zählerstand "0" bzw. bei der mit der Taste SET 32 mar-
kierten Bandstelle stehen.
Bei gedrückter Taste DOUBLE SPEED 21 erhöht sich auch
die Bandgeschwindigkeit bei schnellem Vor- und Rücklauf.
Wird die Taste +4 11 aus der Wiedergabe-Funktion heraus
gedrückt, wird das Band bis zur letzten Musiklücke zurückge-
spult und das Gerät automatisch wieder auf Wiedergabe ge-
schaltet. Wird die Taste aus der Aufnahme-Funktion heraus
gedrückt, schaltet sich das Gerät bei der letzten Musiklücke auf
STOP.
Solche Musiklücken sind auf den Schallplatten bereits vorhan-
den und kommen bei der Überspielung automatisch mit auf
das Band. Musiklücken können auch mit der Taste AUTO-
SPACE 18 geschaffen werden.
Abschaltautomatik
Das Gerät hat eine elektronische Bandlaufüberwachung, die
den Abschaltvorgang auslöst. Diese Automatik arbeitet un; `
hängig von Cassette und Bandschaltfolien.
Mithörkontrolle über Kopfhörer
Bei Wiedergabe und Aufnahme kann an der Buchse PHONES
2 ein Stereo-Kopfhörer mit einer Impedanz von 4 — 2000 Ohm
zur Mithörkontrolle angeschlossen werden.
TIMER-Anschluß
Wird das Netzkabel mit einer handelsüblichen Schaltuhr
(TIMER) verbunden, kann damit der Start des Gerätes für
einen gewünschten Zeitpunkt vorgewählt werden.
Sie drücken dafür die Taste POWER 1 , drehen den Schalter
TIMER 3 auf "Play'' und legen die Cassette — mit dem Band-
wickel links — in das Gerät ein. Wenn jetzt die Schaltuhr das
Gerät an Netzspannung legt, setzt sofort die Bandwiedergabe
ein.
So kann auch eine entsprechend vorbereitete Aufnahme über
eine Schaltuhr gestartet werden. Bereiten Sie die Aufnahme
— wie im Kapitel "Eigenaufnahme auf Cassetten" beschrie-
ben — vor und bringen Sie den Schalter TIMER 3 in die Stel-
lung "Rec".
Achtung! Stellen Sie den Schalter TIMER 3 sicherheitshal-
ber auf "OTT", wenn Sie diese Möglichkeit nicht nutzen.
