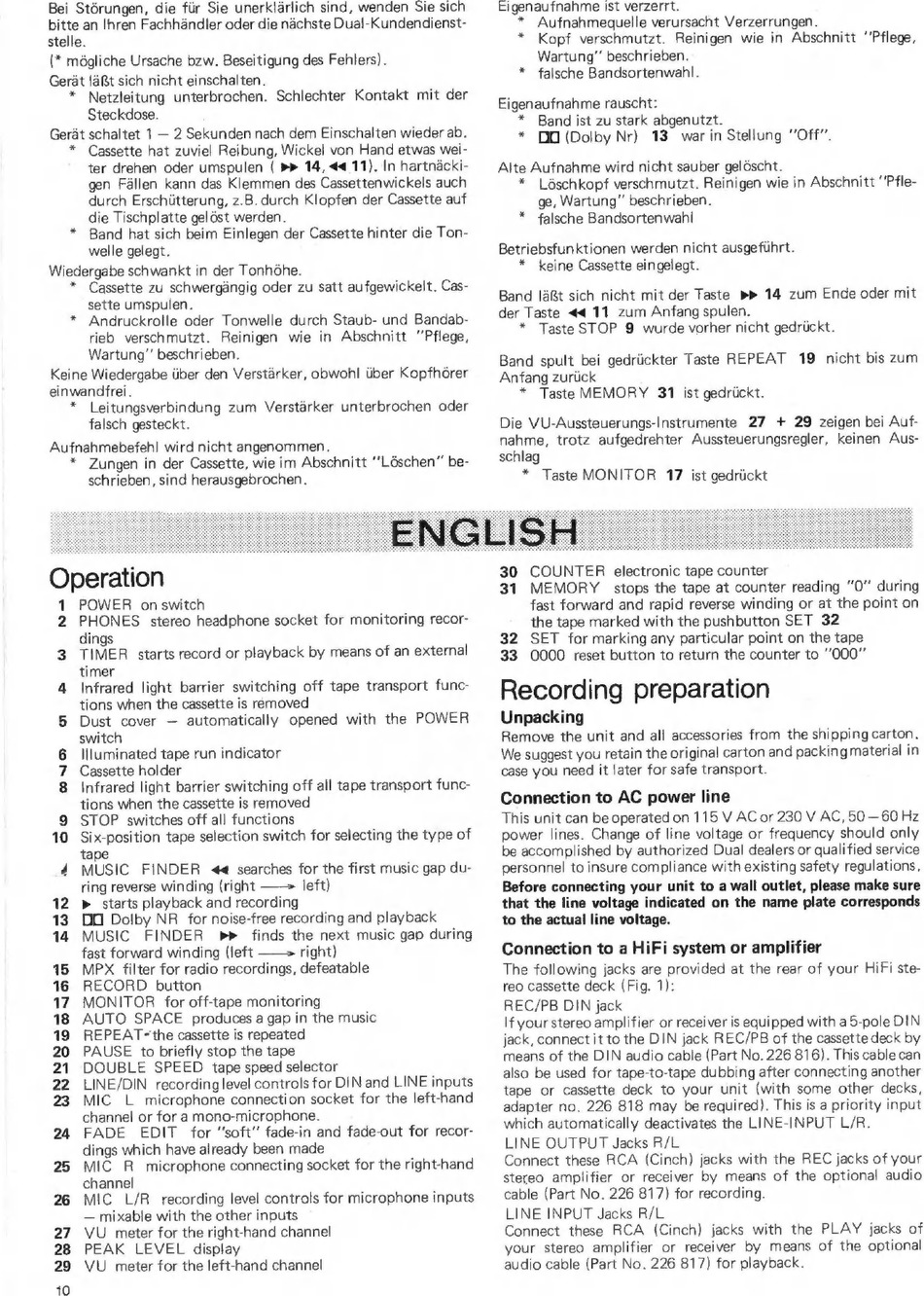

Dual C844 Bedienungsanleitung Seite 10

Bei Störungen, die für Sie unerklärlich sind, wenden Sie sich
bitte an Ihren Fachhändler oder die nächste Dual-Kundendienst-
stelle.
(* mögliche Ursache bzw. Beseitigung des Fehlers).
Gerät läßt sich nicht einschalten.
* Netzleitung unterbrochen. Schlechter Kontakt mit der
Steckdose.
Gerät schaltet 1 — 2 Sekunden nach dem Einschalten wieder ab.
* Cassette hat zuviel Reibung, Wickel von Hand etwas wei-
ter drehen oder umspulen ( »» 14, 44 11). In hartnäcki-
gen Fállen kann das Klemmen des Cassettenwickels auch
durch Erschütterung, z.B. durch Klopfen der Cassette auf
die Tischplatte gelóst werden.
Band hat sich beim Einlegen der Cassette hinter die Ton-
welle gelegt.
Wiedergabe schwankt in der Tonhóhe.
* Cassette zu schwergängig oder zu satt aufgewickelt. Cas-
sette umspulen.
* Andruckrolle oder Tonwelle durch Staub- und Bandab-
rieb verschmutzt. Reinigen wie in Abschnitt "Pflege,
Wartung!" beschrieben.
Keine Wiedergabe über den Verstärker, obwohl über Kopfhörer
einwandfrei.
* Leitungsverbindung zum Verstärker unterbrochen oder
falsch gesteckt.
Aufnahmebefehl wird nicht angenommen,
* Zungen in der Cassette, wie im Abschnitt Löschen" be-
schrieben, sind herausgebrochen.
Eigenaufnahme ist verzerrt.
* Aufnahmequelle verursacht Verzerrungen.
* Kopf verschmutzt. Reinigen wie in Abschnitt "Pflege,
Wartung" beschrieben.
falsche Bandsortenwahl.
*
Eigenaufnahme rauscht:
* Band ist zu stark abgenutzt.
* DO (Dolby Nr) 13 war in Stellung "Off".
Alte Aufnahme wird nicht sauber gelóscht.
* Lóschkopf verschmutzt. Reinigen wie in Abschnitt ""Pfle-
ge, Wartung" beschrieben.
falsche Bandsortenwahl
*
Betriebsfunktionen werden nicht ausgeführt.
* keine Cassette eingelegt.
Band läßt sich nicht mit der Taste »» 14 zum Ende oder mit
der Taste 44 11 zum Anfang spulen.
* Taste STOP 9 wurde vorher nicht gedrückt.
Band spult bei gedrückter Taste REPEAT 19 nicht bis zum
Anfang zurück
* Taste MEMORY 31 ist gedrückt.
Die VU-Aussteuerungs-Instrumente 27 + 29 zeigen bei Auf-
nahme, trotz aufgedrehter Aussteuerungsregler, keinen Aus-
schlag
* Taste MONITOR 17 ist gedrückt
Operation
1 POWER on switch
2 PHONES stereo headphone socket for monitoring recor-
dings
Infrared light barrier switching off tape transport func-
ions when the cassette is removed
Dust cover — automatically opened with the POWER
switch
Illuminated tape run indicator
Cassette holder
nfrared light barrier switching off all tape transport func-
tions when the cassette is removed
STOP switches off all functions
Six-position tape selection switch for selecting the type of
c A Oo
oo SO
ape
MUSIC FINDER 44 searches for the first music gap du-
ring reverse winding (right —— left)
12 » starts playback and recording
13 DO Dolby NR for noise-free recording and playback
14 MUSIC FINDER »» finds the next music gap during
fast forward winding (left —— right)
15 MPX filter for radio recordings, defeatable
16 RECORD button
17 MONITOR for off-tape monitoring
18 AUTO SPACE produces a gap in the music
19 REPEAT "the cassette is repeated
20 PAUSE to briefly stop the tape
21 DOUBLE SPEED tape speed selector
22 LINE/DIN recordinglevel controls for DIN and LINE inputs
23 MIC L microphone connection socket for the left-hand
channel or for a mono-microphone.
24 FADE EDIT for "soft" fade-in and fade-out for recor-
dings which have already been made
25 MIC R microphone connecting socket for the right-hand
channel
26 MIC L/R recording level controls for microphone inputs
— mixable with the other inputs
27 VU meter for the right-hand channel
28 PEAK LEVEL display
29 VU meter for the left-hand channel
Ew
30 COUNTER electronic tape counter
31 MEMORY stops the tape at counter reading "O" during
fast forward and rapid reverse winding or at the point on
the tape marked with the pushbutton SET 32
32 SET for marking any particular point on the tape
33 0000 reset button to return the counter to "000"
Recording preparation
Unpacking
Remove the unit and all accessories from the shipping carton.
We suggest you retain the original carton and packing material in
case you need it later for safe transport.
Connection to AC power line
This unit can be operated on 115 V AC or 230 V AC, 50 — 60 Hz
power lines. Change of line voltage or frequency should only
be accomplished by authorized Dual dealers or qualified service
personnel to insure compliance with existing safety regulations.
Before connecting your unit to a wall outlet, please make sure
that the line voltage indicated on the name plate corresponds
to the actual line voltage.
Connection to a HiFi system or amplifier
The following jacks are provided at the rear of your HiFi ste-
reo cassette deck (Fig. 1):
REC/PB DIN jack
f your stereo amplifier or receiver is equipped with a 5-pole DIN
jack, connect it to the DIN jack REC/PB of the cassette deck by
means of the DIN audio cable (Part No. 226 816). This cable can
also be used for tape-to-tape dubbing after connecting another
ape or cassette deck to your unit (with some other decks,
adapter no. 226 818 may be required). This is a priority input
which automatically deactivates the LINE-INPUT L/R.
LINE OUTPUT Jacks R/L
Connect these RCA (Cinch) jacks with the REC jacks of your
stereo amplifier or receiver by means of the optional audio
cable (Part No. 226 817) for recording.
LINE INPUT Jacks R/L
Connect these RCA (Cinch) jacks with the PLAY jacks of
your stereo amplifier or receiver by means of the optional
audio cable (Part No. 226 817) for playback.
