Quooker combi Installationsanleitung Seite 9

A
Loch bohren
• Der Hahn sollte möglichst in einer Ecke des Spülbeckens platziert werden.
• ACHTUNG! Der Hahnauslauf muss frei nach oben und unten bewegt werden
können. Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er
etwa 25 cm unter der Platte der Anrichte heraus. Bitte beachten Sie dies
beim Anbringen von Sicherheitsgruppe, Steckern und Ähnlichem.
• Die Reichweite des Hahnauslaufs beträgt 16 cm vom Mittelpunkt des
Hahnlochs. Dies bestimmt, wie weit der Auslauf in das Spülbecken reicht.
1

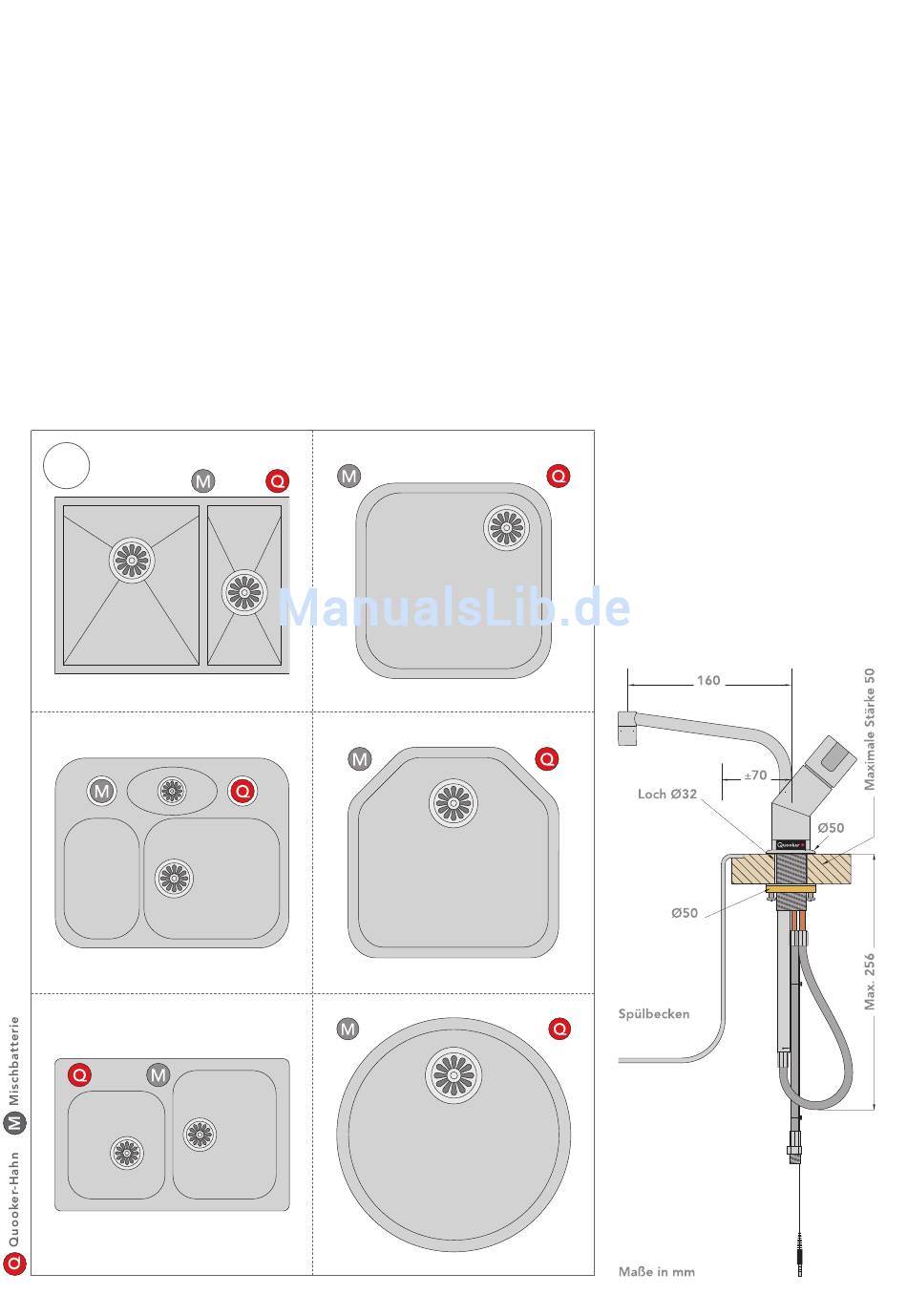

1 Loch bohren
Wählen Sie – unter Berücksichtigung
des jeweiligen Spülbeckens und der
Mischbatterie – eine geeignete Stelle
für den Quooker-Hahn (siehe Beispiele).
Bohren Sie mit einem passenden
Bohrer ein Loch von 32 mm in die
Anrichte.
